Министерство обороны СССР - Германские пехотные противотанковые средства ближнего боя

Мины следует хранить в сухом месте и предохранять от нагревания солнечными лучами, чтобы иметь при стрельбе лучшую кучность.

Ружьё обслуживают два номера: наводчик и заряжающий. На походе ружьё переносят незаряженным, на ремне.

Стрелять из ружья можно стоя, с колена, сидя или лёжа. В последнем случае ноги наводчика должны располагаться под углом к оси трубы, чтобы избежать ожогов пороховыми газами, вырывающимися из канала. По этой же причине заряжающий и другие лица также не должны находиться позади заряженного ружья в момент выстрела.

Выстрел из ружья происходит следующим образом.

Зарядив ружьё, правой рукой оттягивают рукоятку 7 (см. рис. 1) назад доотказа и нажимают на защёлку предохранителя 8 , чтобы поставить ударный стержень 13 на боевой взвод. После этого правую руку переносят на рукоятку 10 и плавно нажимают на спусковой рычаг 11 . При этом ударный стержень под действием сжатой боевой пружины 12 быстро продвигается назад и ударяет по сердечнику, находящемуся в импульсном генераторе 14 . В результате удара сердечник получает движение, вследствие чего в импульсном генераторе возникает электрический ток.

Ток поступает к электрозапалу 26 (рис. 2) и воспламеняет его. Возникший луч огня передаётся воспламенителю 19 и одновременно пороховому заряду 21 . Под действием образовавшихся пороховых газов мина вылетает из трубы вперёд.

Возникновение электротока возможно только в том случае, если ободок стабилизатора мины соприкасается с контактом, имеющимся внутри ствола, и при условии, что между стабилизатором и контактом нет смазки или грязи.

Пороховой заряд успевает в основном сгореть в период движения мины в канале трубы. Не успевшие сгореть частицы заряда выбрасываются назад вместе с пороховыми газами, поэтому при отсутствии щитка на трубе наводчику необходимо предохранить лицо маской от противогаза, а руки — резиновыми перчатками. Заряжающему в момент выстрела следует нагнуть голову к земле так, чтобы козырёк прикрывал его лицо.

Взрыватель мины взводится на расстоянии около 3 м от дульного среза трубы и при встрече с преградой срабатывает мгновенно.

Подготовка ружья и мины к стрельбе

Для подготовки ружья и мины к стрельбе наводчик обязан:

1. Осмотреть ружьё снаружи для выявления возможных повреждений, вследствие которых нельзя стрелять из ружья.

2. Протереть канал трубы, обратив внимание на чистоту контакта, расположенного в казённой части трубы.

3. Надеть маску противогаза без фильтра и резиновые перчатки.

4. При стрельбе стоя, с колена или сидя положить ружьё на плечо до упора в плечевой упор (рис. 3).

5. При стрельбе лёжа расположить туловище и ноги под углом к оси трубы во избежание ожогов (рис. 4).

Заряжающий обязан:

1. Осмотреть мину снаружи. Проверить наличие у взрывателя чеки, исправность штепселя, находящегося на деревянной колодке, и исправность провода, прикреплённого к штепселю.

2. Удалить с поверхности мины смазку, песок или грязь, обратив особое внимание на чистоту ободка стабилизатора.

Заряжание ружья

Для заряжания ружья заряжающий обязан:

1. Вынуть чеку 8 (см. рис. 2) из взрывателя 7 .

2. Оторвать тканевую ленту с ободка 3 стабилизатора мины, освободить этим деревянную колодку 4 .

При освобождении колодки следить, чтобы проводник 5 не оторвался от электрозапала 26 или штепселя 6 .

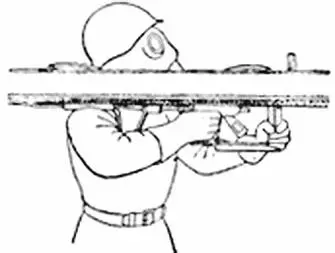

Рис. 3.Стрельба из ружья стоя

3. Левой рукой прижать пружинную защёлку 5 (см. рис. 1) к трубе.

4. Правой рукой вставить мину головной частью в трубу и лёгким нажимом на стабилизатор дослать её.

5. Отпустить пружинную защёлку, причём зуб защёлки должен заскочить за ободок стабилизатора.

6. Вставить штепсель деревянной колодки в гнездо в штепсельной коробке 18 .

7. Расположиться относительно ружья так, чтобы не попасть в зону действия струи пороховых газов, после чего доложить наводчику: « Готово ».

Наводчик обязан:

1. Оттянуть назад доотказа рукоятку 7 (см. рис. 1) для взведения ударного стержня 13 ; при этом защёлка предохранителя 8 заскочит за зуб на промежуточной стойке 9 .

Рис. 4.Стрельба из ружья лёжа
