Министерство Обороны СССР: Руководство по 30-мм автоматическому гранатомету на станке (АГС-17)

13. Ствол(рис. 20) служит для направления полета гранаты. Внутри ствол имеет канал с шестнадцатью нарезами, вьющимися слева вверх направо. Нарезы служат для придания гранате вращательного движения. Промежутки между парезами называются полями. Расстояние между двумя противоположными полями (по диаметру) называется калибром канала ствола; у гранатомета он равен 30 мм. В казенной части канал гладкий; эта часть канала служит для помещения выстрела и называется патронником.

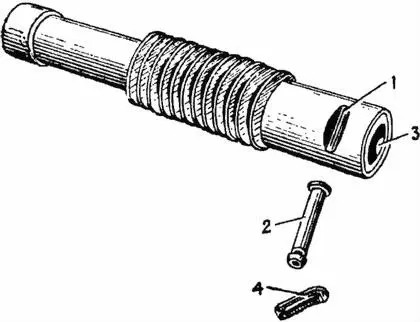

Рис. 20.Ствол:

1 — вырез для замыкателя ствола; 2 — замыкатель ствола; 3 — скос для направления выстрела; 4 — защелка замыкателя ствола

Снаружи ствол имеет: на дульном срезе — взаимно перпендикулярные прорези для наклеивания нитей при выверке прицела; в средней части — ребристую поверхность для увеличения поверхности теплоотдачи; на утолщенной части — вырез для замыкателя ствола и скос для направления выстрела при досылании его в патронник,

14. Ствольная коробка(рис. 21) служит для соединения частей и механизмов гранатомета, направления движения затвора и для обеспечения запирания канала ствола затвором.

Ствольная коробка имеет:

— в передней части — патрубок для присоединения ствола; отверстие для замыкателя ствола; проушины для оси приемника, которая одновременно служит для крепления приемника, лотка, съемника и ударно-спускового механизма; съемник с клиньями, служащий для направления ленты и отделения от нее досылаемого выстрела; лоток, направляющий движение ленты; отверстия для фиксаторов приемника, удерживающих его в открытом положении;

а

б

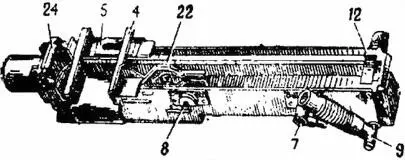

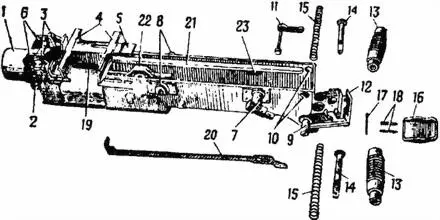

Рис. 21.Ствольная коробка:

а — в собранном виде; б — в разобранном виде; 1 — патрубок; 2 — отверстие для замыкателя ствола; 3 — проушины для оси приемника; 4 — клинья съемннка; 5 — лоток; 6 — отверстия для фиксаторов приемника; 7 — кронштейн для крепления прицела; 8 — цапфенные гнезда для крепления гранатомета на станке; 9 — полуось; 10 — отверстия для замыкателя затыльника; 11 — замыкатель затыльника; 12 — затыльник; 13 — рукоятка гранатомета; 14 — тяга рукоятки; 15 — пружина рукоятки; 16 — спусковой рычаг; 17 — ось спускового рычага; 18 — пружины спускового рычага; 19 — входное окно для выстрелов; 20 — спусковая планка; 21 — направляющая затвора; 22 — копир досылателя; 2З — упор для фланца штока гидротормоза; 24 — ось приемника, лотка и съемника

— справа — скобу с защелкой для присоединения коробки с выстрелами; слева — кронштейн с эксцентриком, ручкой и пружиной для крепления прицела; на боковых стенках — два выреза для защелок приемника; два цапфенных гнезда и в задней нижней части снизу серьгу для крепления гранатомета на станке; на левой стенке — два выреза для выступов ударника и один вырез (задний) для переднего конца спусковой планки;

— сзади — нижние отверстия для полуосей и верхние для замыкателя, с помощью которых затыльник крепится к ствольной коробке; на полуосях закрепляются рукоятки гранатомета с тягами и пружинами, служащие для наведения гранатомета в цель и удержания его при стрельбе; затыльник, являющийся задней стенкой ствольной коробки и упором возвратных пружин; на наружной стороне затыльника осью закреплен спусковой рычаг с двумя пружинами;

— внутри впереди — два упора патрубка, ограничивающие движение затвора вперед; сверху — входное окно для выстрелов; на левой стенке — шип для крепления спусковой планки, с помощью которой передается усилие спускового рычага на флажок оси шептала; копир разобщителя для выключения разобщителя после постановки ударника на боевой взвод; на правой и левой стенках — направляющие затвора и копиры досылателя, взаимодействуя с которыми досылатель затвора обеспечивает подачу выстрела из ленты в патронник ствола; в задней части — два упора для фланца штока гидротормоза; снизу — выводное окно для выбрасывания гильз (выстрелов).
