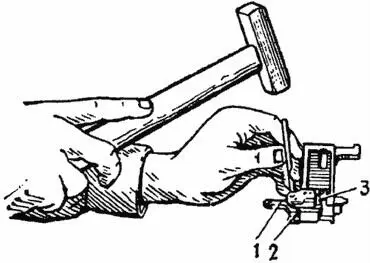

Рис. 19.Выталкивание оси флажка шептала.

1 — шептало; 2 — стакан пружины шептала; 3 — предохранитель

— отделить предохранитель:снять с помощью тонкой выколотки шайбу с предохранителя и отделить предохранитель.

7) Разобрать механизм перезаряжания.С помощью рукоятки перезаряжания переместить обойму в заднее положение до отказа и отделить ее от направляющей крышки ствольной коробки; вынуть головку троса из малого отверстия и совместить с большим отверстием в крышке; протягивая трос, отделить его от обоймы, крышки и рукоятки перезаряжания.

12. Порядок сборки гранатомета после полной разборки:

1) Собрать механизм перезаряжания.Пропустить головку троса через отверстия в рукоятке перезаряжания и в крышке ствольной коробки; охватить им ролик обоймы так, чтобы ее зацеп был сверху и впереди; вывести головку троса через большое отверстие и поместить ее в малом отверстии крышки; поставить обойму в пазы направляющей и продвинуть вперед до западания фиксатора в выем крышки.

2) Собрать ударно-спусковой механизм:

— присоединить предохранитель:вставить его в отверстие направляющей в положение «ОГ» (огонь) и закрепить шайбой;

— присоединить шептало:вставить в гнездо направляющей стакан с пружиной, ввести шептало в проушину направляющей; совместив отверстия в направляющей и шептале, вставить ось флажка шептала;

— присоединить ударник:вставить шток ударника в гнездо направляющей; нажимая на хвост шептала и на фиксатор штока, продвинуть шток ударника до упора и отпустить фиксатор (фиксатор должен полностью подняться в исходное положение); поставить ударник на шептало (см. ст. 10, п. 3).

3) Собрать приемник:

— присоединить фиксатор рычага подачи:вставить защелку фиксатора рычага подачи в отверстие корпуса приемника и сместить фиксатор так, чтобы его выступ вошел в малое отверстие корпуса приемника;

— присоединить подаватель:поставить штырь в отверстие рычага подачи и надеть пружины на штырь; нажимая на подаватель, совместить отверстия в подавателе и рычаге и вставить ось подавателя; повернуть ось так, чтобы ее головка зашла в вырез на рычаге подачи;

— присоединить рычаг подачи, поставив его на цапфу;

— присоединить механизм отражения гильзы:преодолевая усилие пружины фиксатора отражателя, надвинуть механизм отражения гильзы на цапфу до упора так, чтобы фиксатор запал в отверстие цапфы.

4) Собрать возвратные пружины.Вставить стержень в направляющую и надеть возвратную пружину; удерживая пружину стержнем вниз и сжимая ее нижние витки, вывести конец стержня наружу и присоединить замок.

5) Собрать затвор:

— присоединить рычаг бойка:вставить его в паз затвора и закрепить осью;

— присоединить боевую плиту:вставить боек с пружиной в гнездо боевой плиты, присоединить боевую плиту к затвору и повернуть ее на 90°;

— присоединить извлекатель:вставить в правое гнездо затвора пружину и фиксатор досылателя, а в отверстие затвора — ось извлекателя настолько, чтобы фиксатор досылателя не выпадал из гнезда; вставить стакан с пружиной извлекателя в гнездо извлекателя, а извлекатель — в паз затвора и продвинуть ось настолько, чтобы извлекатель не выпадал из затвора; вставить в левое гнездо затвора пружину и фиксатор досылателя и продвинуть ось извлекателя до упора так, чтобы головка ее вошла в гнездо на затворе;

— присоединить досылатель,надвинув его по пазам затвора снизу вверх.

6) Собрать ствольную коробку:

— присоединить рукоятки гранатомета:надеть пружину на тягу и вставить их внутри рукоятки; нажимая протиркой на тягу, сжать пружину так, чтобы конец тяги с отверстием вышел наружу; вставить конец тяги в паз полуоси ствольной коробки и, совместив отверстия в полуоси и тяге, вставить ось тяги. В указанном порядке присоединяется и вторая рукоятка гранатомета;

— присоединить спусковой рычаг:надеть пружины спускового рычага на штыри, поставить спусковой рычаг на затыльник так, — чтобы пружины вошли в свои гнезда; сжимая пружины, совместить отверстия в затыльнике и спусковом рычаге и вставить ось спускового рычага.

7) Дальнейшую сборку производить,руководствуясь ст. 10.
