Министерство Обороны СССР - Руководство по 30-мм автоматическому гранатомету на станке (АГС-17)

При выстреле под действием пороховых газов граната выбрасывается из канала ствола с начальной скоростью 185 м/с и с помощью нарезов в канале ствола приобретает вращение вокруг своей оси. После вылета гранаты из канала ствола на расстоянии 10–30 м от дульного среза ствола происходит взведение взрывателя, а при встрече с преградой взрыватель срабатывает, вызывая детонацию разрывного заряда гранаты, при этом пружина и корпус гранаты дробятся на осколки, которые поражают живую силу противника.

8. Разборка гранатомета может быть неполная и полная: неполная — для чистки, смазки и осмотра гранатомета; полная — для чистки при сильном загрязнении гранатомета, после нахождения его под дождем или снегом, после дегазации и дезактивации гранатомета, при постановке гранатомета на длительное хранение, при замене частей, при получении со склада, для осмотра в разобранном виде. Излишне частая разборка гранатомета вредна, так как ускоряет изнашивание частей и механизмов. Запрещается производить в подразделении разборку частей и механизмов гранатомета, не предусмотренную настоящим Руководством.

Разборку и сборку гранатомета производить на столе или чистой подстилке, применяя инструмент, входящий в комплект ЗИП; части и механизмы класть в порядке разборки, обращаться с ними осторожно. Отделяя или присоединяя части гранатомета, не применять излишних усилий и резких ударов. При сборке гранатомета сличить номера на его частях с номером на ствольной коробке. При полной разборке и сборке гранатомета помощник наводчика может оказывать помощь наводчику.

Перед разборкой гранатомета необходимо:

— отделить прицел(если он установлен на гранатомете), повернув ручку эксцентрика по ходу часовой стрелки и сдвинув прицел влево;

— отделить коробку для выстрелов(если она присоединена к гранатомету), нажав снизу на защелку и приподняв коробку за ручку;

— проверить, нет ли выстрела в патроннике,для чего открыть приемник, отвести затвор за рукоятку перезаряжания, посмотреть, нет ли выстрела в патроннике ствола; резко подав затвор в переднее положение, поставить ударник на шептало (на боевой взвод).

9. Порядок неполной разборки гранатомета:

1) Отделить приемник от ствольной коробки(рис. 4). Нажать на защелки а открыть приемник, повернув его вперед до постановки на фиксаторы; повернуть лоток с осью приемника примерно на 45° и, насколько покачивая приемник и лоток, отделить приемник от ствольной коробки.

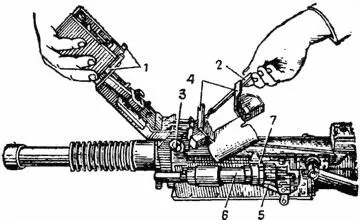

Рис. 4.Отделение приемника от ствольной коробки:

1 — защелки приемника; 2 — лоток; 3 — головка оси приемника; 4 — клинья съемннка; 5 — шептало; 6 — ударник; 7 — прилив ударника

2) Открыть затыльник(рис. 5). Перевести левую рукоятку гранатомета в походное положение, для чего оттянуть ее в сторону до отказа и повернуть вверх и вперед, при этом правая рукоятка должна быть в боевом (горизонтальном) положении; удерживая левую рукоятку гранатомета, оттянуть ручку замыкателя затыльника в сторону и повернуть ее по ходу часовой стрелки вверх примерно на 180°. откинуть затыльник назад.

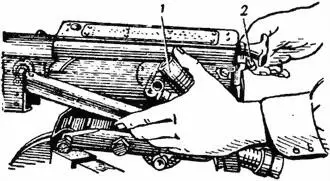

Рис. 5.Открывание затыльника:

1 — левая рукоятка гранатомета; 2 — ручка замыкателя затыльника

3) Отделить замыкатель затыльника от ствольной коробки.Повернуть замыкатель затыльника до совмещения его выступа с вырезом в ствольной коробке и продвинуть замыкатель затыльника вправо.

4) Отделить крышку ствольной коробки механизмом перезаряжания от ствольной коробки(рис. 6). С помощью рукоятки перезаряжания отвести затвор назад на 20–30 мм и, взявшись за крышку ствольной коробки, приподнять ее вверх.

Рис. 6.Отделение крышки ствольной коробки с механизмом перезаряжания от ствольной коробки:

1 — рукоятка перезаряжания; 2 — крышка ствольной коробки

5) Отделить затвор с возвратными пружинами от ствольной коробки(рис. 7), смещая его назад; отделить возвратные пружины от затвора.
