Министерство Обороны СССР - Руководство по 30-мм автоматическому гранатомету на станке (АГС-17)

9) Присоединить приемник к ствольной коробке.Повернуть лоток с осью приемника примерно на 45°; надеть проушины приемника на ось; опустить лоток и закрыть приемник.

11. Порядок полной разборки гранатомета:

1) Произвести неполную разборку,руководствуясь ст. 9.

2) Разобрать ствольную коробку:

— отделить спусковой рычаг(рис. 11): закрыть затыльник, вытолкнуть выколоткой ось, отделить спусковой рычаг и от него пружины;

— отделить рукоятки гранатомета:перевести рукоятки в походное положение; вставить протирку в отверстие рукоятки; нажимая протиркой на тягу и оттягивая рукоятку, вытолкнуть ось тяги из отверстия полуоси ствольной коробки и осторожно отделить рукоятку, тягу и пружину. В указанном порядке отделяется и вторая рукоятка гранатомета.

3) Разобрать затвор:

— отделить досылатель(рис. 12), перемещая его вниз по пазам;

— отделить извлекатель:вытолкнуть выколоткой ось извлекателя (рис. 13) и отделить извлекатель, стакан и пружину извлекателя, два фиксатора досылателя и две пружины (при выталкивании оси во избежание утери деталей поддерживать их от выпадания);

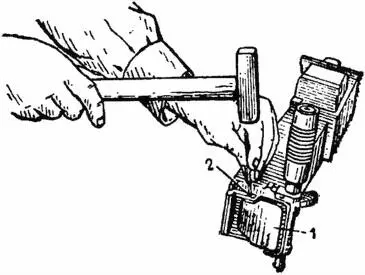

Рис. 11.Отделение спускового рычага:

1 — спусковой рычаг; 2 — ось

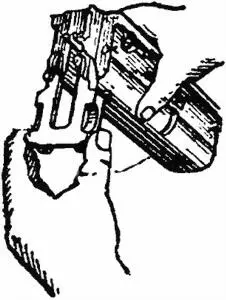

Рис. 12.Отделение досылателя

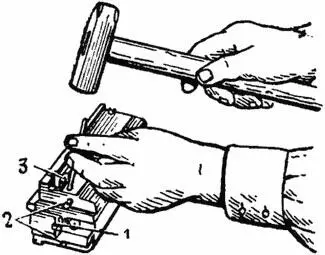

Рис. 13.Выталкивание оси извлекателя:

1 — извлекатель; 2 — фиксаторы досылателя; 3 — рычаг бойка

— отделить боевую плиту(рис. 14): повернуть боевую плиту на 90° и отделить ее, боек и пружину бойка;

— отделить рычаг бойка:вытолкнуть выколоткой ось рычага бойка (рис. 15) и отделить рычаг.

4) Разобрать возвратные пружины.Поставить возвратную пружину вертикально замком вверх, сжать верхние витки пружины и отделить замок (рис. 16); осторожно отпустить пружину и снять ее с направляющей; отделить стержень от направляющей; при разборке и сборке возвратной пружины можно в качестве упора использовать пенал с протиркой, вставив протирку в направляющую и уперев пенал о твердый предмет. В указанном порядке разбирается и вторая пружина.

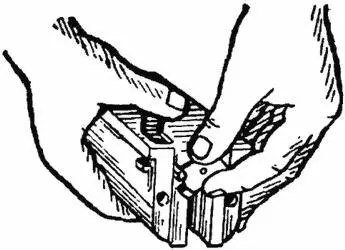

Рис. 14.Отделение боевой плиты

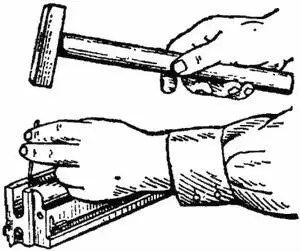

Рис. 15.Выталкивание оси рычага бойка

5) Разобрать приемник:

— отделить механизм отражения гильзы(рис. 17): нажать тонкой выколоткой (шилом) на фиксатор отражателя и, поднимая механизм отражения гильз, снять его с цапфы;

— отделить рычаг подачи,сняв его с цапфы;

— отделить подаватель:повернуть ось подавателя примерно на 90°, выбить ее выколоткой; отделить подаватель, пружины и штырь;

— отделить фиксатор рычага подачи:вытолкнуть выступ фиксатора из малого отверстия в корпусе приемника и сдвинуть фиксатор до совмещения защелки фиксатора с отверстием для нее в приемнике.

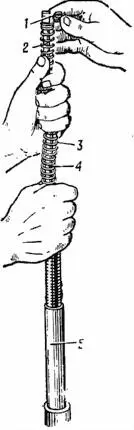

Рис. 16.Отделение замка возвратной пружины:

1 — замок; 2 — стержень; 3 — возвратная пружина; 4 — направляющая; 5 — пенал

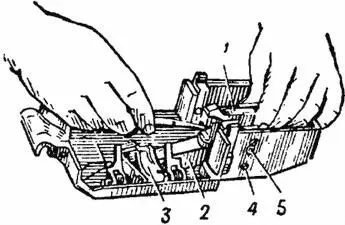

Рис. 17.Отделение механизма отражения гильзы:

1 — отражатель; 2 — рычаг подачи; 3 — подаватель; 4 — выступ фиксатора рычага подачи; 5 — защелка фиксатора

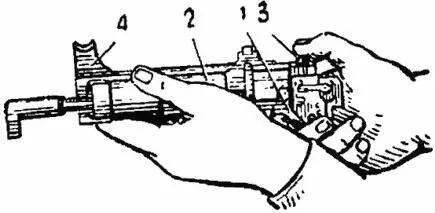

Рис. 18.Отделение ударника от направляющей:

1 — шептало; 2 — ударник; 3 — фиксатор штока; 4 — направляющая

6) разобрать ударно-спусковой механизм:

— отделить ударник от направляющей(рис. 18): нажать на фиксатор штока и продвинуть ударник вперед;

— отделить шептало:вытолкнуть выколоткой ось флажка шептала (рис. 19) и отделить флажок, шептало, пружину шептала и стакан пружины;
