Министерство Обороны СССР: Руководство по 30-мм автоматическому гранатомету на станке (АГС-17)

15. Затвор(рис. 22) служит для досылания выстрела в патронник, запирания канала ствола, производства выстрела, удержания и извлечения гильзы, приведения в действие ударника, механизмов подачи ленты и отражения гильзы.

Затвор состоит из остова, досылателя с фиксаторами, извлекателя, боевой плиты, бойка, рычага бойка, разобщителя и гидротормоза.

Остов затвора имеет: на верхней плоскости — криволинейный паз, в который входит ролик рычага подачи; гребень для приведения в действие механизма отражения гильзы; зацеп для соединения затвора с выступом обоймы механизма перезаряжания; на переднем срезе — вертикальные пазы, по которым перемещается досылатель; два гнезда для помещения двух фиксаторов с пружинами; гнездо для присоединения боевой плиты; на левой стороне — два гнезда: переднее — для рычага бойка, заднее — для разобщителя; внутри — три продольных отверстия: два нижних для возвратных пружин, третье является цилиндром гидравлического тормоза.

Досылатель служит для отделения выстрела от звена ленты, направления и досылания его в патронник. Он имеет выступы для взаимодействия с копирами ствольной коробки и зацепы для захвата выстрела за дно гильзы. Фиксаторы с пружинами удерживают досылатель от выпадения из затвора при отделении затвора от ствольной коробки.

Извлекатель предназначен для удержания гильзы при движении затвора назад и извлечения выстрела при разряжании гранатомета. Он имеет отверстие для стакана с пружиной, зацеп для захвата гильзы и отверстие для оси, которая одновременно удерживает и фиксаторы.

Боевая плита имеет гнездо для помещения бойка и пружины бойка и сухарные выступы для ее присоединения к затвору.

Рычаг бойка служит для передачи энергии ударника бойку, который разбивает капсюль-воспламенитель выстрела. Он имеет отверстие для оси.

Разобщитель служит для взведения ударника и разобщения его с затвором при подходе затвора в переднее положение. Он имеет пластинчатую пружину.

Гидротормоз служит для поглощения избытка энергии затвора при движении назад и притормаживания его при подходе в переднее положение. Он состоит из цилиндра (гильзы), в который заливается керосин, штока и уплотнителя. Цилиндр имеет четыре продольных окна переменного сечения для перетекания керосина и создания требуемого торможения затвора. Передняя часть штока представляет собой поршень с четырьмя отверстиями для перетекания керосина. На задней части штока имеется фланец, который при движении затвора назад упирается в затыльник, а при движении затвора вперед — в упоры ствольной коробки и приводит в действие гидротормоз. Уплотнитель в собранном виде ввинчивается в отверстие затвора и препятствует вытеканию керосина из цилиндра при перемещении штока.

а

б

в

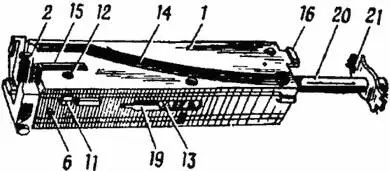

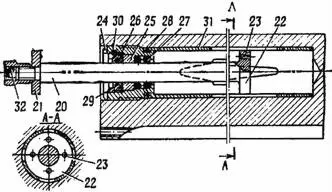

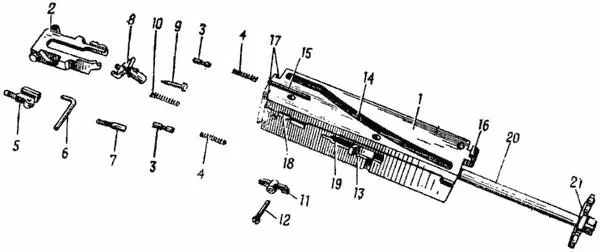

Рис. 22.Затвор:

а — в собранном виде; б — в разобранном виде; в — схема устройства гидротормоза; 1 — остов затвора; 2 — досылатель; 3 — фиксаторы досылателя; 4 — пружины фиксаторов; 5 — нзвлекатель; 6 — ось нзвлекателя; 7 — стакан и пружина извлекателя; 8 — боевая плита; 9 — боек; 10 — пружина бойка; 11 — рычаг бойка; 12 — ось рычага бойка; 13 — разобщнтель; 14 — криволинейный паз; 15 — гребень; 16 — зацеп; 17 — вертикальные пазы; 18 — гнездо для рычага бойка; 19 — пружина разобщителя; 20 — шток гидротормоза; 21 — фланец штока; 22 — поршень; 23 — отверстие; 24 — корпус уплотнителя; 25 — опорное кольцо; 26 — гайка уплотнителя; 27 — резиновое кольцо; 28 — уплотнительное кольцо; 29 — кольцо; 30 — штифт; 31 — гильза; 32 — штифт фиксатора

16. Возвратные пружины(рис. 23) служат для возвращения затвора в переднее положение, удержания его в этом положении и торможения затвора при его движении назад. Каждая возвратная пружина имеет направляющую, стержень и замок.

17. Приемник(рис. 24) служит для направления и передвижения ленты с выстрелами при стрельбе и отражения гильзы. Он состоит из основания приемника, механизма подачи ленты с выстрелами и механизма отражения гильзы.
