Министерство Обороны СССР - Руководство по 30-мм автоматическому гранатомету на станке (АГС-17)

Основание приемника имеет: в передней части — проушину для оси приемника, фиксаторы приемника для удержания его в открытом положении и упор, обеспечивающий при закрытом приемнике такое расстояние между клиньями съемника и лотком, при котором исключается возможность попадания звена ленты под клинья съемника; в средней части — две защелки приемника для запирания его на ствольной коробке и щиток для направления ленты, выходящей из приемника; сзади на правой стенке — отверстия для выступа и защелки фиксатора рычага подачи; на внутренней верхней стенке — два фиксирующих пальца с пружинами для удержания ленты с выстрелами в приемнике, цапфы для рычага подачи и механизма отражения гильзы.

а

б

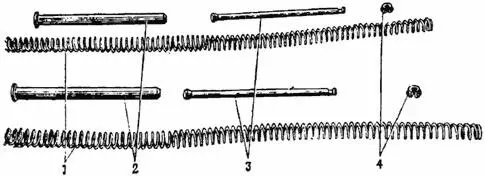

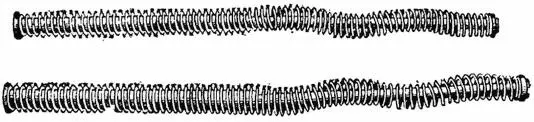

Рис. 2З.Возвратные пружины:

а — в собранном виде; б — в разобранном виде; 1 — возвратные пружины; 2 — направляющие, 3 — стержни; 4 — замки

а

б

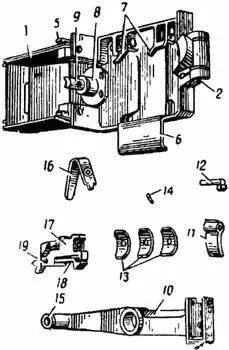

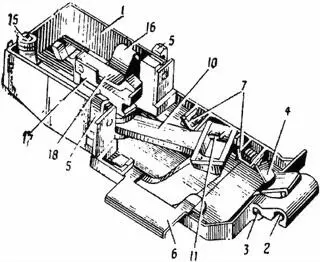

Рис. 24.Приемник:

а — в собранном виде; б — в разобранном виде; 1 — основание приемника; 2 — проушина; 3 — фиксатор приемника; 4 — упор; 5 — защелки приемника; 6 — щиток; 7 — фиксирующие пальцы; 8 — цапфа для рычага подачи; 9 — цапфа для механизма отражения гильзы; 10 — рычаг подачи; 11 — подаватель; 12 — ось подавателя; 13 — пружины подавателя; 14 — штырь; 15 — ролик; 16 — фиксатор рычага подачи; 17 — корпус механизма отражения гильзы; 18 — отражатель; 19 — ось отражателя

Механизм подачи ленты состоит из рычага подачи; подавателя с осью, пружинами и штырем; ролика и пружинного фиксатора рычага подачи, который при закрытом приемнике надежно удерживает ролик в криволинейном пазу на верхней плоскости затвора.

Механизм отражения гильзы состоит из корпуса, отражателя и фиксатора, который при присоединении механизма отражения гильзы западает в отверстие на цапфе.

18. Ударно-спусковой механизм(рис. 25) служит для постановки ударника на боевой взвод, спуска его с боевого взвода, нанесения удара по рычагу бойка, регулирования темпа стрельбы, постановки гранатомета на предохранитель.

Ударно-спусковой механизм состоит из ударника, штока, боевой пружины, направляющей, шептала, флажка, предохранителя и гидравлического регулятора темпа стрельбы.

На ударнике имеется: справа — два выступа: задний для постановки (во взаимодействии с разобщителем) ударника на боевой взвод, передний для нанесения удара по рычагу бойка; сзади — прилив для взведения ударника вручную; снизу — боевой взвод.

На штоке имеется вырез для фиксатора.

Боевая пружина служит для приведения в действие ударника.

а

б

в

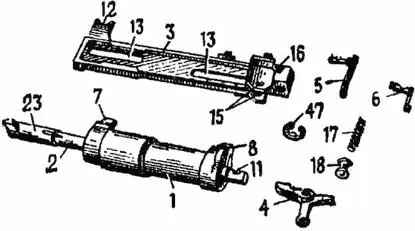

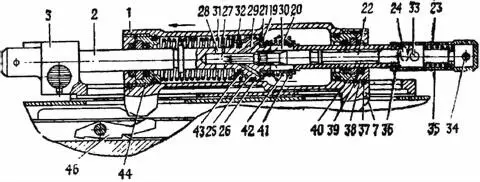

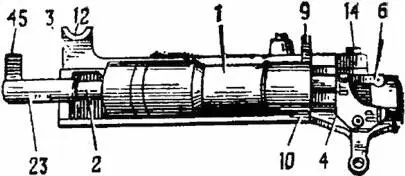

Рис. 25.Ударно-спусковой механизм:

а — в собранном виде; б — а разобранном виде; в — схема устройства гидравлического регулятора темпа стрельбы; 1 — ударник; 2 — шток; 3 — направляющая; 4 — шептало; 5 — флажок; 6 — предохранитель; 7 — передний выступ; 8 — задний выступ; 9 — прилив; 10 — боевой взвод; 11 — вырез для фиксатора; 12 — полукруглый вырез; 13 — вырезы для выступов ударника; 14 — фнксатор штока; 15 — отверстия для оси флажка шептала; 16 — отверстие для оси предохранителя; 17 — пружина шептала; 18 — стакан шептала; 19 — клапан; 20 — пружина клапана; 21 — паз на клапане; 22 — игла; 23 — ручка регулирования темпа стрельбы; 24 — спиральный паз; 25 — утолщение штока; 26 — фторопластовое кольцо; 27 — осевой канал штока; 28 — поперечное отверстие; 29 — наклонное отверстие; 30 — овальное отверстие; 31 — боевая пружина; 32 — втулка; 33 — штифт иглы; 34 — стопорный винт; 35 — пружина; 36 — кольце штока; 37 — цилиндрический штифт; 38 гайка уплотнителя; 39 — кольцо; 40 — опорное кольцо; 41 — стопорное кольцо; 42 — втулка; 43 — кольцо; 44 — корпус уплотнителя; 45 — флажок ручки регулирования темпа стрельбы; 46 — разобщитель; 47 — шайба
