Министерство Обороны СССР - Руководство по 30-мм автоматическому гранатомету на станке (АГС-17)

6) Отделить спусковую планку от ствольной коробки.Совместить отверстие на планке с шипом на левой внутренней стенке ствольной коробки и отделить планку.

7) Отделить ударно-спусковой механизм от ствольной коробки(рис. 8). Проверить, поставлен ли ударник на шептало; повернуть лоток вперед до упора, вывести головку оси приемника из зацепления с направляющей ударно-спускового механизма и, смещая ударно-спусковой механизм назад, отделить его от ствольной коробки.

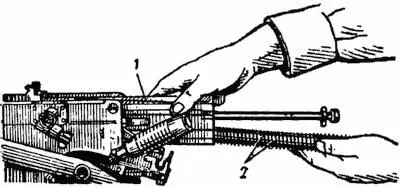

Рис. 7. Отделение затвора с возвратными пружинами от ствольной коробки:

1 — затвор; 2 — возвратные пружины

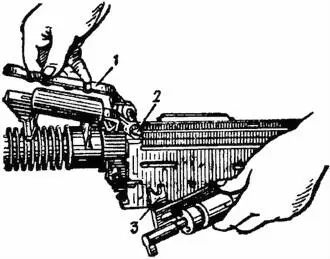

Рис. 8.Отделение ударно-спускового механизма от ствольной коробки:

1 — лоток; 2 — головка оси приемника; 3 — направляющая ударно-спускового механизма

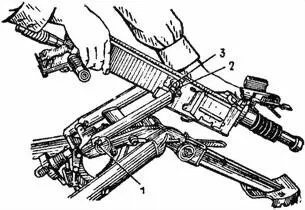

Рис. 9.Отделение ствольной коробки от станка:

1 — фиксатор; 2 — цапфа верхней люльки станка; 3 — цапфенное гнездо ствольной коробки

8) Отделить ствольную коробку от станка(рис. 9). Оттянуть фиксатор вправо и поднять заднюю часть ствольной коробки, не допуская касания стволом грунта; вывести цапфы верхней люльки станка из цапфенных гнезд ствольной коробки, приподнимая ее вперед и вверх.

9) Отделить ствол от ствольной коробки(рис. 10). Сдвинуть защелку (вынуть чеку) замыкателя ствола, вытолкнуть выколоткой замыкатель ствола и отделить ствол.

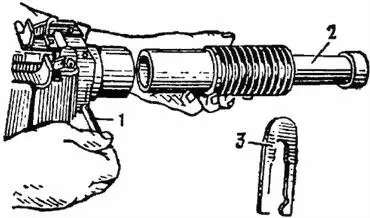

Рис. 10.Отделение ствола от ствольной коробки:

1 — замыкатель ствола; 2 — ствол; 3 — защелка замыкателя ствола

10. Порядок сборки гранатомета после неполной разборки:

1) Присоединить ствол к ствольной коробке.Вставить ствол в отверстие патрубка так, чтобы совместились риски на стволе и патрубке; вставить с правой стороны ствольной коробки замыкатель и закрепить его защелкой (чекой).

2) Присоединить ствольную коробку к станку.Ввести цапфы верхней люльки станка в цапфенные гнезда ствольной коробки, наклонив ее на 15–20°; оттянуть фиксатор вправо, опустить заднюю часть ствольной коробки вниз до отказа (до совмещения серьги ствольной коробки с проушиной станка) и отпустить фиксатор.

3) Присоединить ударно-спусковой механизм к ствольной коробке.Проверить, повернут ли лоток вперед до упора и поставлен ли ударник на шептало (для постановки ударника на шептало вручную необходимо упереть прилив ударника в твердый предмет и, нажимая на направляющую, подать ударник вперед); ввести выступы ударника и направляющей в вырезы и пазы на левой стенке ствольной коробки; совместить полукруглый вырез направляющей с головкой оси приемника и повернуть назад (опустить) лоток приемника.

4) Присоединить спусковую планку к ствольной коробке.Поместить передний конец спусковой планки в вырез на левой стенке ствольной коробки; совместить отверстие в планке с шипом ствольной коробки и продвинуть планку вперед.

5) Присоединить возвратные пружины к затвору и затвор к ствольной коробке.Вставить возвратные пружины в затвор и затвор в ствольную коробку; снизить досылатель до упора; продвинуть затвор вперед до полного захода возвратных пружин в ствольную коробку.

6) Присоединить крышку ствольной коробки с механизмом перезаряжания к ствольной коробке.Вставить упоры крышки в выемы на основаниях цапфенных гнезд ствольной коробки и опустить заднюю часть крышки на ствольную коробку.

7) Присоединить замыкатель затыльника к ствольной коробке.Вставить замыкатель в отверстие ствольной коробки; продвинуть его влево до отказа так, чтобы выступ на замыкателе вошел в вырез на левой стенке ствольной коробки; повернуть ручку замыкателя затыльника вверх.

8) Закрыть затыльник.Повернуть левую рукоятку гранатомета вперед до отказа (закрыть затыльник) и повернуть ручку замыкателя затыльника вниз против хода часовой стрелки примерно на 180° до фиксированного положения; оттянуть левую рукоятку гранатомета и перевести ее в боевое (горизонтальное) положение.
