Министерство Обороны СССР - 82-мм миномет 2Б14-1. Техническое описание и инструкция по эксплуатации

Для упаковки миномета применяется деревянный ящик 2Б14-1.13 Сп. Укладка сборочных единиц миномета, деталей и эксплуатационной документации производится согласно таблице 2Б14-1.13.29.

Внутренние поверхности ящика выложены бумагой Б-80 ГОСТ 8828-75.

Укладка сборочных единиц производится на ложементы, к которым приклеен войлок в местах соприкосновения с изделием. Раскрепление сборочных единиц и деталей производится до полной неподвижности.

Одиночный комплект ЗИП укладывается в ящик 2Б14-1.14 Сп согласно таблице 2Б14-1.14.16, кроме стойки 2Б14-1.2 °Cп, которая упаковывается в ящик 2Б14-1.13 Сп.

Для упаковки группового комплекта ЗИП используется один ящик 2Б14-1.41 Сп, в который, согласно таблице 2Б14-1.41.9, производится укладка деталей и сборочных единиц ЗИП.

Минометный выстрел состоит из мины, взрывателя, ввинченного в головную часть мины, основного метательного заряда, помещенного в трубку стабилизатора, пакета дальнобойного метательного заряда или пакетов метательного заряда, размещенного на трубке стабилизатора.

Для стрельбы из миномета 2Б14-1 применяются выстрелы с осколочной, дымовой, осветительной и агитационной минами.

Осколочный выстрел предназначен для поражения живой силы и огневых средств противника осколками.

Дымовой выстрел применяется для ослепления наблюдательных пунктов и огневых средств противника, постановки дымовых завес на отдельных участках, а также для пристрелки.

Осветительный выстрел применяется для освещения местности и целеуказаний.

Взрыватель (трубка) служит для обеспечения действия мины у цели.

Заряды предназначены для выбрасывания мины из канала трубы минометов на требуемую дальность.

Основные данные о выстрелах изложены в табл. 3.

Таблица 3

Примечание . В графе "Масса разрывного заряда" для дымовой мины в числителе указана масса разрывного заряда, в знаменателе — масса дымообразующего вещества.

Осколочная мина, окончательно снаряженная (рис. 13), состоит из корпуса с разрывным зарядом, стабилизатора, взрывателя, основного метательного заряда, пакетов метательного заряда или пакета дальнобойного метательного заряда.

Корпус мины наполнен взрывчатым веществом. В головной части корпуса имеется нарезное очко для ввинчивания взрывателя, в данной части отверстие для ввинчивания стабилизатора. На корпусе имеется центрующее утолщение, предназначенное для центрирования мины в канале трубы. На центрующем утолщении сделаны кольцевые канавки для уменьшения прорыва пороховых газов между стенками канала трубы и миной при выстреле.

На корпусе мины нанесены клеймо и маркировка (подразд. 7.4 настоящего Технического описания).

Стабилизатор служит для обеспечения устойчивости мины на полете. Стабилизатор состоит из трубки и приваренных к ней перьев. В трубку стабилизатора вставляется основной метательный заряд, на трубку надеваются пакеты метательного заряда или пакет дальнобойного метательного заряда. Трубка стабилизатора имеет отверстия для выхода пороховых газов при сгорании основного метательного заряда и пакетов метательного заряда или пакета дальнобойного метательного заряда.

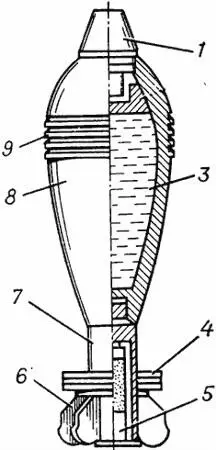

Рис. 13.Осколочная мина:

1 — взрыватель; 3 — разрывной заряд; 4 — пакеты метательного заряда; 5 — основной метательный заряд; 6 — перья стабилизатора; 7 — стабилизатор; 8 — корпус; 9 — центрирующее утолщение
