Министерство Обороны СССР - 82-мм миномет 2Б14-1. Техническое описание и инструкция по эксплуатации

Втулка 10 с шайбой 11 предохраняет пружину 8 от действия пороховых газов. На буртике втулки 10 имеется паз, в который входит конец пружины 8 . Ось 9 представляет собой цилиндрический валик с лысками. Концы оси имеют резьбу для гаек 7 и отверстие под шплинты 4 или 6 . На правом конце оси имеется шлиц под пружину.

До заряжания миномета части предохранителя находятся в положении «Открыто», при этом лопатка 12 располагается в окне корпуса почти параллельно оси канала трубы, рычаг 13 лежит на площадке А , конец рычага выходит внутрь канала трубы. В момент заряжания мина, опускаясь в канал, своим корпусом утапливает конец рычага и отводит его с осью 9 влево, рычаг переходит с опорной площадки А на выступ Г . Под действием пружины 8 ось 9 вместе с рычагом 13 и лопаткой 12 поворачивается в положение «Закрыто». Лопатка частично перекрывает канал трубы и тем самым исключает возможность заряжания миномета второй миной.

При выстреле пороховые газы прорываются через кольцевой зазор между поверхностью канала трубы и центрующим утолщением мины, опережают последнюю и, действуя на лопатку, поворачивают ее вместе с осью и рычагом, перемещающиеся на поверхности выступа Г . После прекращения действия пороховых газов на лопатку 12 рычаг соскакивает с выступа Г , лопатка скользит по наклонной поверхности В левой бобышки корпуса 1 и перемещается под действием пружины вместе с шайбой, осью и рычагом вправо в исходное положение «Открыто».

Изделие МПМ-44М предназначено для наведения миномета в цель. Оно состоит из визира и механизма наведения.

Основные технические данные изделия МПМ-44М, его конструкция, сведения о работе с ним при стрельбе изложены в Техническом описании и инструкции по эксплуатации АЛЗ.812.044-01 ТО, которое поставляется с каждым изделием. Для обеспечения взаимного визирования минометов при построении параллельного веера и для наводки миномета в случаях, когда необходимо поднять линию визирования изделия МПМ-44М, применяется переходная стойка.

Переходная стойка (рис. 11) состоит из стойки 10 , к концам которой прикреплены втулка 7 и держатель 1 . Во втулке 7 с помощью штифтов 9 закреплен палец 8 с выемкой и штифтом для крепления и фиксирования стойки на кронштейне вертлюга. В держателе 1 смонтировано устройство для крепления изделия МПМ-44М, состояние из штока 4 с пружиной 3 , штифта 2 и рукоятки 5 , закрепленной на штоке 4 штифтом 6 .

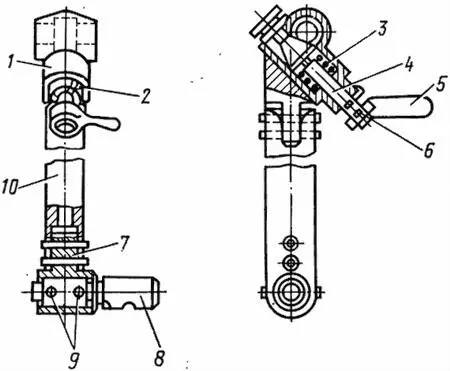

Рис. 11.Стойка:

1 — держатель 2Б14-1.20.1; 2 — штифт 5×20 ОСТ 3-2234-80; 3 — пружина 2Б14.03.11; 4 — шток 2Б14.03.10; 5 — рукоятка 7061–0003 ГОСТ 3055-69; 6 — штифт 4×16 ОСТ 3-2234-80; 7 — втулка 2Б14-1.20.3; 8 — палец 2Б14-1.20.4; 9 — штифт 5×25 ОСТ 3-2234-80; 10 — стойка 2Б14-1.20.2

Для обеспечения наводки миномета в условиях пониженной видимости (ночью, в тумане и т. п.), а также при отсутствии естественных удаленных точек наводки, используется орудийный коллиматор К-1. Работа миномета с коллиматором К-1 изложена в Техническом описании изделия МПМ-44М.

Прибор «Луч-ПМ2М» предназначен для освещения изделия МПМ-44М, коллиматора К-1, рабочих мест командира и снарядного. Правила обращения с ним изложены в Техническом описании прибора «Луч-ПМ2М».

Квадрант (рис. 12) предназначен для проверки основных установок изделия МПМ-44М.

Квадрант состоит из рамки 2 с взаимно перпендикулярными опорными площадками и зубчатым сектором 1 , направляющей дуги 4 и движка 8 с уровнем 7 . Квадрант устанавливается на трубу опорными площадками в зависимости от угла возвышения от 0 до 7-50 или от 7-50 до 15–00. Зубчатый сектор служит для установки направляющей дуги 4 под заданным углом к опорным площадкам. Отчеты со шкал зубчатого сектора 1 снимаются с помощью рисок-указателей на стопоре 5 дуги.

На направляющей дуге 4 расположен движок 8 с уровнем 7 , который перемещается вдоль дуги с помощью маховичка 10 . На движке также имеется регулировочная втулка и винт, с помощью которых регулируется уровень и риски для снятия отсчетов со шкал направляющей дуги.

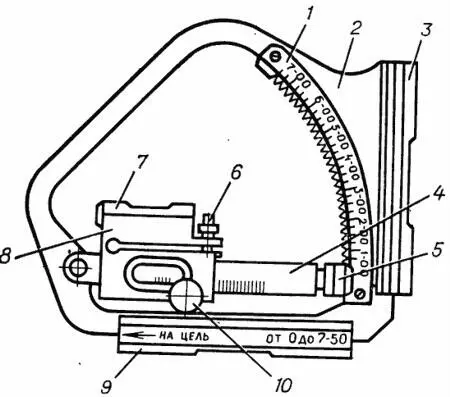

Рис. 12.Квадрант К-1:
