Министерство Обороны СССР: 82-мм миномет 2Б14-1. Техническое описание и инструкция по эксплуатации

Амортизирующее устройство (рис. 9) состоит из двух корпусов 5 амортизаторов, двух штоков 6 , двух пружин 4 .

Корпусы амортизаторов закреплены в хомуте посредством гаек 9 , удерживаемых от самоотвинчивания пластиной 15 . Внутри каждого корпуса 5 помещен шток 6 с надетыми на него двумя втулками 8 и пружиной 4 . Перечисленные детали удерживаются на штоках гайками 1 , навинчиваемыми на резьбовые хвостовики штоков. Гайки стопорятся штифтами 2 . Кольца 3 предназначены для удержания штифтов 2 от выпадения. Штифты 10 , запрессованные в штоки амортизаторов, предназначены для ориентации амортизаторов в вертлюге и предохранения их от проворота.

Хомут предназначен для соединения лафета-двуноги с трубой миномета и состоит из обоймы 14 и наметки 11 , шарнирно связанных между собой осью 13 , которая стопорится шайбой 12 и шплинтом 7 .

Закрепление хомута на трубе производится с помощью рукоятки. Винт 18 рукоятки своей головкой закреплен в вырезе обоймы, а втулка 16 , навернутая на винт 18 , имеет отверстие под вороток 17 . В закрытом положении рукоятка удерживается благодаря сферическому углубленпю и уступам в наметке, в которые упирается своим торцом втулка 16 . Хомут на трубе устанавливается между кольцевыми буртами.

Наметка 11 имеет вид балки равнопрочного сечения с внутренней поверхностью, эксцентричной относительно оси канала, для уменьшения вероятности пережатия трубы путем равномерного распределения зажимных усилий по ее периметру.

Предохранитель предназначен для предотвращения двойного заряжания миномета.

Предохранитель (рис. 10) состоит из предохраняющего механизма и корпуса 1 со втулкой. На оси 9 , проходящей через отверстия в бобышках корпуса 1 со втулкой, закреплены следующие детали предохраняющего механизма: шайба 11 , лопатка 12 , элерон 14 , вставленный в прорезь лопатки, пружины 8 и рычаг 15 . Лопатка 12 и рычаг 13 соединяются с осью 9 с помощью лысок и могут вращаться только с ней. На концы оси 9 навинчены гайки 7 , удерживающие детали в собранном виде. Гайки от самоотвичивания удерживаются шплинтами 4 и 6 . Конец оси с пружиной закрыт колпачком 5 .

Корпус предохранителя надевается на дульную часть трубы и посредством разрезного кольца 3 закрепляется гайкой 2 на трубе.

Корпус 1 со втулкой представляет собой цилиндр с бобышками. В правую бобышку запрессована втулка 10 . Между бобышками имеется окно для лопатки. На левой бобышке находится опорная площадка А , дуговой паз Б для конца рычага, выступ Г и наклонная поверхность В ; в правой бобышке — резьба под колпачок. Напротив окна для лопатки расположены щели для выхода части пороховых газов. В верхней части корпуса с внутренней стороны выполнена заходная фаска, а в нижней части — наружная резьба для завинчивания гайки 2 и внутренний кольцевой выступ, которым корпус при надевании упирается в дульный срез трубы.

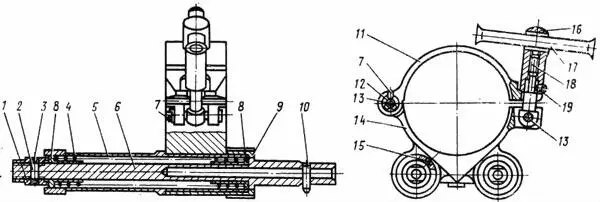

Рис. 9.Хомут с амортизаторами:

1 — гайка 2Б14-1.03.169; 2 — штифт 4×15 ГОСТ 3-2234-80, 3 — кольцо 2Б14-1.03.170; 4 — пружина 2Б14-1.03.30; 5 — корпус амортизатора 2Б14-1.03.28, 6 — шток амортизатора 2Б14-1.03.29; 7 — шплинт 2×16 ГОСТ 397-79; 8 — втулка 2Б14-1.03.168; 9 — гай «а 2Б14-1.03.27, 10 — штифт 4×20 ГОСТ 3-2234-80; 11 — наметка 2Б14-1.03.57, 12 — шайба 8 ГОСТ 11371-78; 13 — ось 8×55 ГОСТ 9650-80; 14 — обойма амортизаторов 2Б14-1.03.56; 15 — пластина 2Б14-1.03.345, 16 — втулка 2Б14-1.03.61; 17 — вороток 2Б14-1.03.60; 18 — винт 2Б14.03.45; 19 — винт М6×8 ГОСТ 1478-84

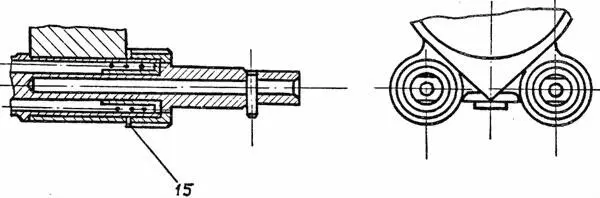

Изменения к рис. 9.

I

II

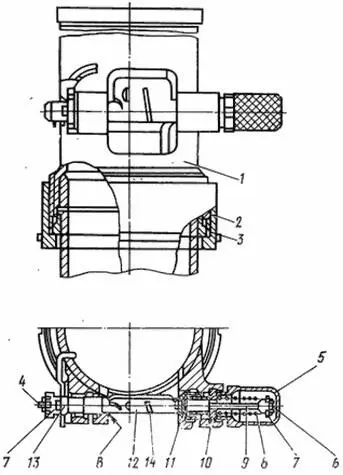

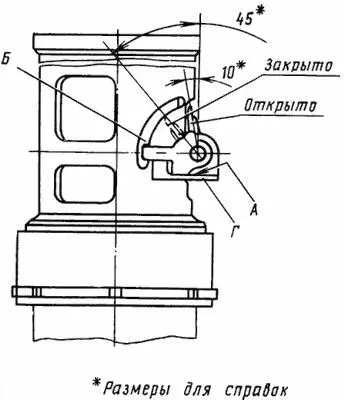

Рис. 10.Предохранитель:

1 — корпус со втулкой 2Б14-1.35.2 Сп; 2 — гайка 2Б14-1.35.6; 3 — разрезное кольцо 2Б14-1.35.7; 4 — пружинный шплинт 13/52-МП-832; 5 — колпачок 10/52-МП-832; 6 — шплинт 2×16 ГОСТ 397-79; 7 — гайка 7/52-МП-832; 8 — пружина 2Б14-1.35.15; 9 — ось 15/52-МП-832; 10 — втулка 2/52-МП-832; 11 — шайба 4/52-МП-832; 12 — лопатка 2Б14-1.35.16; 13 — рычаг 2Б14-1.35.13; 14 — элерон 2Б14-1.35.14; А — опорная площадка; Б — поверхность; Г — выступ
