Министерство Обороны СССР - 82-мм миномет 2Б14-1. Техническое описание и инструкция по эксплуатации

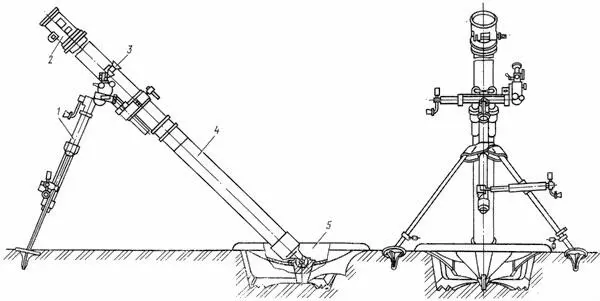

Рис. 1.82-мм миномет 2Б14-1:

1 — лафет-двунога 2Б14-1.03 Сп; 2 — предохранитель 2Б14-1.35 Сп; 3 — изделие МПМ-44М; 4 — труба 2Б14-1.01 Сп; 5 — опорная плита 2Б14.02 Сп

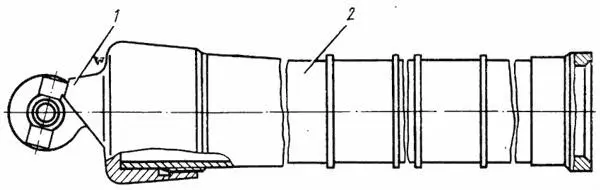

Рис. 2.Труба:

1 — казенник 2Б14-1.01.34, 2 — труба 2Б14-1.01

С казенной стороны труба имеет резьбу для завинчивания казенника, переходящую в цилиндр с тщательно обработанным торцом для обеспечения обтюрации пороховых газов. Вдоль трубы нанесена белая полоса для выварки нулевой линии визирования.

Казенник 1 служит для плотного закрывания канала трубы и для соединения трубы с опорной плитой, а также для размещения в ним стреляюще-предохраняющего механизма с ручным приводом.

Казенник (рис. 3) состоит из корпуса 2 казенника и устанавливаемых в нем бойка 4 , связанного с ним водила 5 , поджатого пружиной 1 к бойку 4 , и плитки 3 .

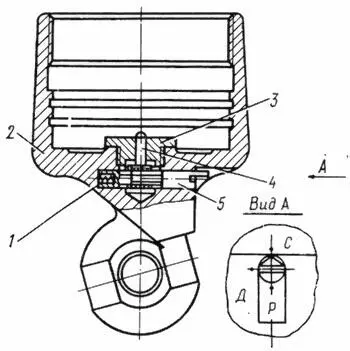

Рис. 3.Казенник:

1 — пружина 2Б14-1.01.52; 2 — корпус казенника 2Б14-1.01.80; 3 — плитка 2Б14-1.01 83, 4 — боек 2Б14-1.01.82; 5 — водило 2Б14-1.01.81

Корпус 2 казенника снаружи имеет форму усеченного конуса, переходящего в основании в конус со скосом, оканчивающийся шаровой пятой. Скос на конической поверхности позволяет обеспечить гарантированный зазор между казенником и опорной плитой при минимальном угле возвышения трубы.

Внутри корпуса выполнено углубление ступенчатой цилиндрической формы с резьбой для навинчивания трубы и канавками, являющимися лабиринтом уплотнения для пороховых газов между трубой и казенником, и резьбой для плитки 3 .

Для установки водила 5 в определенное положение на корпусе казенника имеются обозначения: С — стрельба, Р — разряжание, Д — демонтаж.

Водило 5 выполнено в виде коленчатого валика, с одного конца которого имеется направление под установку в казеннике, переходящее в уступ, на котором выполнена стрелка, с другого — две лыски; подпружинное водило 5 этим концом входит в паз бойка 4 , фиксируя его в определенном положении относительно плитки 3 . Стрелка на водиле 5 предназначена для визуального определения положения бойка 4 (боевое — С , утопленное — Р ). Средняя часть водила 5 имеет форму эксцентрика, который, будучи заведенным в окно бойка 4 , взаимодействует с последним, поднимая или опуская его относительно плитки 3 .

Механизм работает в режиме «жесткого накола» при установке водила в положение С .

При осечной ситуации перед разряжанием миномета необходимо утопить боек 4 в плитку 3 , для чего достаточно нажать с помощью отвертки, вставленною в шлиц, на водило 5 , выведя таким образом стопорящий конец водила из паза бойка 4 , и повернуть водило 5 на 180° в любую сторону в положение Р , боек опустится вниз — контакт между капсюлем осечной мины и бойком отсутствует.

После извлечения осечной мины из канала трубы взвод бойка осуществляется поворотом водила 5 на 180° в любую сторону в положение С . При разборке механизма достаточно нажать с помощью отвертки на водило и повернуть его в положение Д .

Опорная плита (рис. 4) предназначена для передачи на грунт силы отдачи миномета при выстреле и обеспечения устойчивого положения.

Опорная плита пре оставляет собой штампосварную конструкцию и содержит основной лист 4 сферической формы и подпятник 11 , к которым приварены три сошника 3 коробчатой формы, уголки 2, 6, 10 и ребра 5, 7, 8 , обеспечивающие сцепление плиты с грунтом.

Все сошники и ребра расположены радиально и приварены к подпятнику в целях укрепления центра плиты. Подпятник 11 имеет шаровое гнездо для соединения трубы миномета с плитой. Такая конструкция опорной плиты обеспечивает круговой обстрел из миномета.

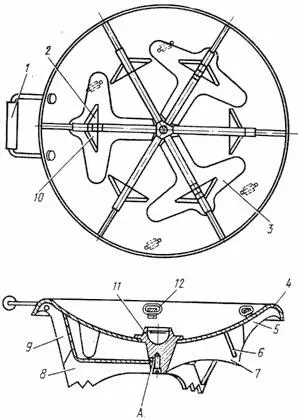

Рис. 4.Опорная плита:

1 — рукоятка 2Б14.02.2 Сп; 2 — правый уголок 2Б14.02.9; 3 — сошник 2Б14.02.7, 4 — основной лист 2Б14.02.1; 5 — малое ребро 2Б14.02.5; 6 — уголок 2Б14.02.11; 7 — большое ребро 2Б14.02.4, 8 — большое ребро 2Б14.02.3; 9 — малое ребро 2Б14.02.6, 10 — левый уголок 2Б14.02.8, 11 — подпятник 2Б14.02.12; 12 — скоба 2Б14.02.3 Сп; А — отверстия
