Взрыватель М-6 предназначается для комплектации мин и служит для обеспечения разрыва мины при встрече ее с целью.
Мгновенность действия и высокая чувствительность взрывателя М-6 обеспечивают надежное срабатывание мин. Взрыватель М-6 также безотказно действует при стрельбе по воде и болотистому грунту, поэтому может быть использовал при обстреле переправ и различных надводных целей.
Взрыватель М-6 состоит из следующих основных частей и механизмов:
— корпуса с мембраной и предохранительным колпаком;
— ударно-предохранительного механизма;
— диафрагмы с передаточным зарядом;
— детонирующего устройства.

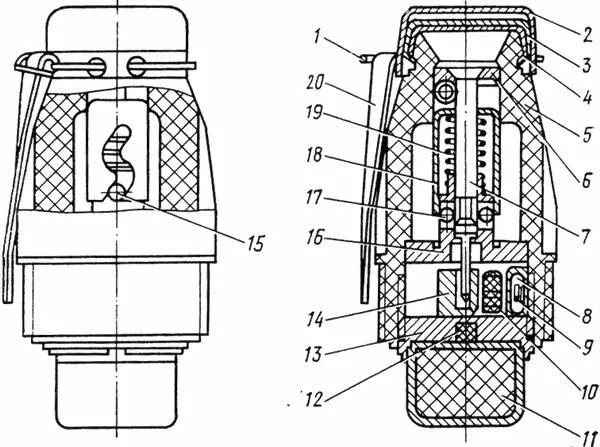

Рис. 17.Минный взрыватель М-6:
1 — чека; 2 — предохранительный колпак; 3 — коническое кольцо; 4 — мембрана; 5 — корпус; 6 — грибок; 7 — жало; 8 — наперсток; 9 — пружина движка; 10 — капсюль-детонатор; 11 — детонатор; 12 — передаточный заряд; 13 — диафрагма; 14 — движок; 15 — штифт; 16 — втулка; 17 — шарики; 18 — гильза; 19 — пружина; 20 — тесьма
Корпус 5 взрывателя изготовляются из пластмассы и может быть желтого, светло-коричневого или темно-коричневого цвета. На головке корпуса 5 с помощью конического кольца 3 закреплена тонкая медная мембрана 4 . Для обеспечения герметизация наружная коническая поверхность мембраны и внутренняя коническая поверхность кольца смазываются свинцовым суриком, разбавленным масляным лаком.
Сверху на головку корпуса для предохранения мембраны от повреждения надет предохранительный колпак 2 , закрепляемый на корпусе посредством чеки 1 с тесьмой 20 . На тесьме имеется надписью «Перед заряжанием выдернуть чеку и снять колпак».
Снаружи на конической части корпуса имеются два паза для ключа, применяемого при ввинчивании взрывателя в мину.
В нижней части корпуса имеются две резьбы: внутренняя — для соединения корпуса 5 с диафрагмой 13 и наружная — для ввинчивания взрывателя в очко мины. На наружной конической поверхности корпуса каждого взрывателя заносятся клейма марка взрывателя, номер партии, год изготовления или условный шифр года изготовления.
Ударно-предохранительный механизм состоит из жала 7 с грибком 6 , которые вместе образуют ударник, одного верхнего и двух нижних шариков 17 , оседающей гильзы 18 , имеющей зигзагообразный паз, пружины 19 , втулки 16 с запрессованным в нее штифтом 15 , движка 14 с капсюлем-детонатором 10 и пружины 9 , движка с наперстком 8 .
Втулка 16 служит для сборки всего ударно-предохранительного механизма. В центральный канал этой втулки помещено жало 7 , которое двумя нижними шариками 17 , вставленными в окна втулки 16 и входящими в шейку жала 7 , надежно застопорено во втулке. Шарики от выпадения удерживаются нижней частью оседающей гильзы 18 , которая, в свою очередь, удерживается от перемещения (от действия пружины 19 ) верхним шариком, помещенным между ее верхним торцом и грибком 6 жала ударника. При этом штифт 16 , запрессованный во втулку, совмещен с зигзагообразным пазом гильзы и находится в начале первого колена паза.
В поперечный паз втулки 16 помещен движок 14 с капсюлем-детонатором 10 . Движок в служебном обращении и при выстреле находится в положении, при котором капсюль-детонатор смещен в сторону от оси жала. Смещенное положение движка фиксируется жалом 7 , входящим своим концом в глухой канал движка 14 . Капсюль-детонатор 10 накольного типа помещен в вертикальное отверстие движка. Между стенками отверстия и капсюлем-детонатором имеется некоторый зазор, который необходим для свободного перемещения капсюля в этом отверстии.
В глухое поперечное отверстие движка помещена коническая пружина 9 , закрытая наперстком 8 , которая до взведения взрывателя находится в сжатом состоянии и поджимает движок к жалу 7 .
Ударно-предохранительный механизм закрепляется в корпуса взрывателя посредством диафрагмы 13 , ввинчиваемой в корпус на резьбе.
Перед заряжанием посредством тесьмы надо выдернуть чеку и снять колпак 2 . Стрелять с колпаком нельзя, так как в этом случае возможны отказы в действии взрывателя.
Под действием силы инерции, которая возникает при выстреле, гильза 18 сжимает цилиндрическую пружину 19 и оседает вниз.
