Министерство Обороны СССР - 82-мм миномет 2Б14-1. Техническое описание и инструкция по эксплуатации

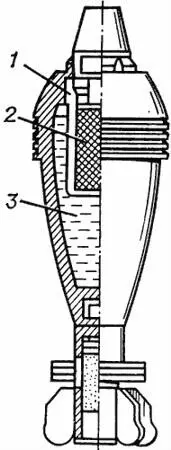

Рис. 14.Дымовая мина:

1 — запальный стакан; 2 — разрывной заряд; 3 — дымообразующее вещество

Дымовая мина (рис. 14) по устройству отличается от осколочной наличием запального стакана, который ввернут в головное очко корпуса. В запальный стакан вставлен разрывной заряд, а в очко стакана ввинчен взрыватель. Корпус мины заполнен дымообразующим веществом. Дымовая мина по внешнему виду отличается от осколочной тем, что на корпусе выше центрующего утолщения нанесена черная кольцевая полоса.

При разрыве дымовой мины получался плотное облако дыма белого цвета высотой до 15–20 м и шириной до 20–25 м (при умеренном ветре). Кусочки горящего фосфора разлетаются на расстояние до 10 м по фронту и до 15 м в глубину.

Осветительная парашютная мина состоит из корпуса, разделенного на головную и хвостовую части, стабилизатора, дистанционной трубки, основного метательного заряда и пакетов метательного заряда или пакетов дальнобойного метательного заряда.

В корпусе мины размещены: вышибной заряд выбрасывания факела с парашютом, факел, парашют и трос для соединения факела с парашютом.

Под центрующим утолщением на корпусе осветительной мины нанесена белая кольцевая полоса.

В зависимости от установки трубки в заданной точке траектории вышибной заряд воспламеняется и давлением газов на диафрагму отрывает хвостовую часть корпуса от головной, выталкивая зажженный факел с парашютом.

Наивыгоднейшая высота начала свечения 300 м. Радиус освещения 250–300 м. Среднее время горения факела 38 с.

Десятиперая мина комплектуется одним основным метательные зарядом и тремя пакетами метательного заряда или пакетом дальнобойного метательного заряда, которые предназначаются для выбрасывания мины из канала ствола. Основной мстительный заряд вставляется в трубку стабилизатора, а пакеты метательного или дальнобойного метательного заряда надеваются на трубку стабилизатора.

Основной метательный заряд состоит (рис 15) из бумажной гильзы с металлическим донцем, заряда из нитроглицеринового пороха и капсюля воспламенителя. Гильза имеет кольцевое утолщение на бумажной части для обеспечения фиксации гильзы в трубке стабилизатора. У модернизированного основного метательного заряда для этой цели на металлической части имеется три выступа

Пороховой заряд помещен в гильзе и прикрыт пыжами. Весь заряд покрыт лаком.

При стрельбе основным метательным зарядом (без пакетов метательного заряда или пакета дальнобойного метательного заряда) мина выбрасывается из трубы со скоростью 70 м/с и летит при угле возвышения 45° на дальность 475 м. Поэтому стрельбу на малые дальности (до 475 м) можно вести только на основном метательном заряде (без пакетов метательного заряда).

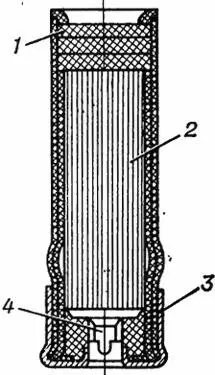

Рис. 15.Основной метательный заряд:

1 — пыжи, 2 — пороховой заряд; 3 — гильза; 4 — капсюль-воспламенитель

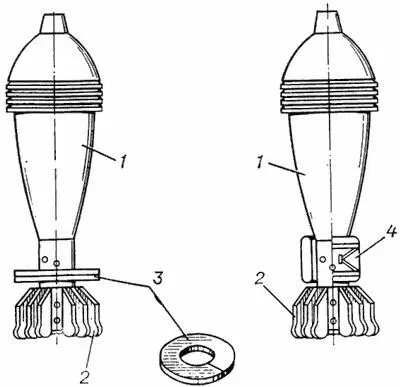

Рис. 16.Мина с пакетами метательного заряда или с пакетом дальнобойного метательного заряда:

1 — корпус мины; 2 — стабилизатор; 3 — пакеты метательного заряда; 4 — пакет дальнобойного метательного заряда

Пакет метательного заряда (рис. 16) состоит из нитроглицеринового пороха, помещенного в матерчатый картуз кольцевой формы.

Заряды для стрельбы нумеруются соответственно числу пакетов летательного заряда. Заряд первый состоит из основного метательного заряда и одного пакета метательного заряда, второй — из основного и двух пакетов метательного заряда, заряд третий — из основного и трех пакетов метательного заряда.

Дальнобойный метательный заряд состоит из основного метательного заряда и пакета дальнобойного метательного заряда. Пакет дальнобойного метательного заряда состоит из пороха марки ВУФл, помещенного и матерчатый картуз прямоугольной формы.

Воспламенение пакетов метательного заряда при выстреле происходит от основного метательного заряда пороховыми газами, прорывающими гильзу и выходящими через отверстия в трубке стабилизатора.

Минный взрыватель М-6 (рис 17) является головным взрывателем предохранительного типа мгновенного действия, взводящимся на расстоянии 0,76–10 м от дульного среза.
