Министерство Обороны СССР - 82-мм миномет 2Б14-1. Техническое описание и инструкция по эксплуатации

Вследствие наличия штифта 15 , запрессованного во втулку 16 и входящего в зигзагообразный паз оседающей гильзы, поступательное перемещение гильзы происходит насколько замедленно, так как оно совмещено с возвратно-вращательным движением около штифта. Однако полное оседание гильзы 18 в крайнее нижние положение произойдет еще до вылета мины из канала трубы.

Одновременно с перемещением оседающий гильзы будет опускаться вниз верхний шарик, который затем по закругленной верхней части гильзы сказывается в уширенную камеру корпуса. Все остальные детали под действием сил инерции поднимаются в нижнее положение, выбирая имеющиеся зазоры, и находятся в таком положении до тех пор, пока силы инерции от линейного ускорения продолжают действовать.

При полете мины после вылета ее за дульный срез миномета оседающая гильза 18 под действием цилиндрической пружины 19 будет подниматься вверх до упора в грибок 6 . Подъем гильзы будет также происходить несколько замедленно, так как зигзагообразный паз гильзы будет скользить по штифту, создавая возвратно-вращательное движение. Как только гильза поднимется до упора в грибок, два нижних шарика выкатятся в камеру корпуса и освободят жало 7 . После этого дальнейший подъем гильзы будет происходить вместе с грибком и жалом до упора грибка 6 в мембрану. Двигаясь вверх, жало выходит из зацепления с движком 14 , перемещается под действием пружины 9 в боевое положение, при котором на одной оси располагаются жало 7 , капсюль детонатор 10 и передаточный заряд 12 .

При полете под действием силы набегания свободно сидящий капсюль детонатор перемещается вперед, входит в центральное гнездо втулки 16 и тем самым фиксирует движок в боевом положении.

Взведение взрывателя, т. е. совмещение оси капсюля-детонатора с осью жала, происходит на удалении мины от дульного среза миномета не ближе 0,75 м и не далее 10 м.

При встрече мины с преградой мембрана прорывается и ударник резко продвигается по направлению к хвостовой части взрывателя. Жало 7 накалывает капсюль-детонатор 10 и вызывает действие капсюля-детонатора. Взрывом капсюля-детонатора разрушается перемычка и диафрагме 13 и вызывается детонация передаточного заряда 12. Детонация передаточного заряда вызывает детонацию тетрилового детонатора 11 , который, в свою очередь, вызывает разрыв боевого заряда мины.

Дистанционно-ударная трубка Т-1 (рис. 18) применяется для окончательного снаряжения осветительных мин и предназначается для воспламенения вышибного заряда мины в установленной точке траектории (дистанционное действие) или при встрече ее с преградой у цели (ударное действие).

Трубка Т-1 для отсчета времени снабжена пиротехническим (пороховым) дистанционным устройством. Горение дистанционного состава начинается в момент выстрела в результате накола капсюля-воспламенителя жалом дистанционного ударника.

Трубка выпускается с навинченным герметизирующим колпаком с установкой на УД (ударное действие). В таком виде она и должна храниться на складах и в войсках. Колпак свинчивается с трубки непосредственно перед стрельбой.

Установка трубки на требуемое время действия производится по шкале с делениями, имеющий отметки от 10 до 125 через каждые 10 делений, с помощью ручного установочного ключа.

Трубка Т-1 состоит из накольно-воспламенительного дистанционного и ударного механизмов, собранных в корпусе. Корпус делится на головку, тарель и хвостовик. На корпус навинчивается герметизирующий колпак 1 .

На корпусе трубки Т-1 наносятся клейма, обозначающие марку трубки, индекс завода-изготовителя, номер партии и год изготовления трубки.

Накольно-воспламенительный механизм служит для воспламенения дистанционного состава и огневой цепи порохового предохранителя в момент выстрела; он состоит из дистанционного ударника 4 с жалом, капсюля-воспламенителя 11 , помещенного в латунную втулку, и предохранительной пружины 5 .

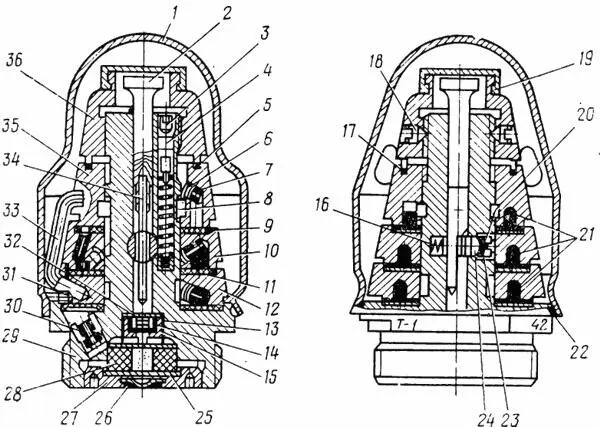

Рис. 18.Дистанционно-ударная трубка Т-1:

1 — герметизирующий колпак; 2 — ударный стержень; 3 — пробка, 4 — дистанционный ударник; 5 — предохранительная пружина; 6 — фольговый кружок; 7 — асбестовый кружок; 8 — пороховая запорошка; 9 — суконная прокладка; 10 — среднее дистанционное кольцо; 11 — капсюль-воспламенитель; 12 — нижнее дистанционное кольцо; 13 — крышка; 14 — ударный капсюль-воспламенитель; 15 — втулка; 16 — пружина движка; 17 — кожаная прокладка; 18 — стопорный винт; 19 — мембрана; 20 — чашечка предохранителя; 21 — пороховые запрессовки, 22 — шелковая нить; 23 — пороховой предохранитель; 24 — предохранительный движок; 25 — шайба; 26 — латунный кружок; 27 — донная втулка; 28 — пороховая петарда; 29 — корпус; 30 — пороховой замедлитель; 31 — винт к скобе; 32 — обтюрирующее колечко; 33 — скоба; 34 — жало; 35 — верхнее дистанционное кольцо; 36 — гайка
