** Поставляется в соответствии с Паспортом на квадрант и укладывается в футляр квадранта.

Таблица 2

Иллюстрированный перечень инструмента

Инструмент	Назначение	Эскиз
Ключ 2Б14-1.05.1 Сп	Для вывинчивания (ввинчивания) резьбовых втулок из корпуса редуктора	№ 1
Ключ 2Б14-1.05.3	Для вывинчивания (ввинчивания) плитки	№ 2
Ключ 7811–0317 ГОСТ 16984-79	Для отвинчивания гаек при отделении корпусов амортизаторов от обоймы	№ 3
Ключ 2Б14-1.05.1	Для ввинчивания трубы подъемного механизма в корпус редуктора	№ 4
Бородок 2Б14-1.04.1	Для выбивания штифтов; при отделении поворотного механизма от вертлюга, при разборке механизма горизонтирования, корпусов амортизаторов	№ 5
Ломик 2Б14-1.04.3	Для отвинчивания (навинчивания) казенника	№ 6
Отвертка 7810–0308 ГОСТ 17199-71	Для поворота водила, для отвинчивания винтов, при отделении рукоятки хомута, в гайках корпусов амортизаторов, в механизме горизонтирования, при разборке редуктора	№ 7
Плоскогубцы 7814–0092 ГОСТ 5547-75	Для вытаскивания шплинтов: при отделении механизмов горизонтирования от двуноги, при разборке предохранителя, при расстопорении винтов в вилках стоек лафета-двуноги, при от делении обоймы от наметки	№ 8
Ключ 7811-0023	Для отделения стоек от кожуха подъемного механизма и хомута с амортизаторами от вертлюга	№ 9
Ключ 7811-0043	Для навинчивания корпуса редуктора на трубу	№ 10
Отвертка 2Б14-1.06.1	Для вывинчивания (ввинчивания) винта ограничителя хода в подъемном механизме	№ 11
Установочный ключ для Д-1 53-И-029	Для установок на дистанционных трубках Т-1 и ОМ-82	№ 12
Ключ № 6 53-ИР-300	Для ввинчивания дистанционной трубки ОМ-82	№ 13
Ключ № 3 53-И-85	Для ввинчивания дистанционной трубки Т-1	№ 14
Ключ № 14 ЗИ17	Для ввинчивается взрывателя М-6	№ 15
Ключ № 2 ЗИ15	Для ввинчивания взрывателя М-5	№ 16
Ключ комбинированный Сб 54-1 52-ИМП-832	Для вывинчивания (ввинчивания) колпачка и гаек предохранителя	№ 17
Молоток 7850–0103 ГОСТ 2310-77	Для отвинчивания (навинчивания) казенника, сборки (разборки) сборочных единиц	№ 18
Шаблон 2814-1.04.50	Для проверки выступания (утопания) бойка	№ 19

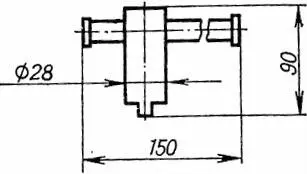

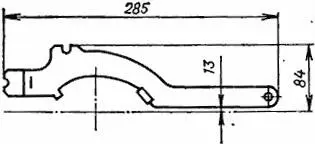

Эскиз № 1

Эскиз № 2

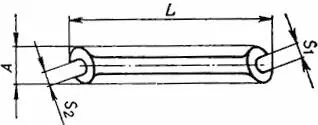

Эскиз № 3

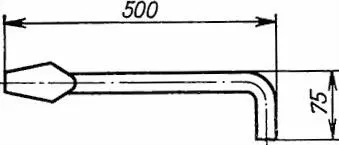

Эскиз № 4

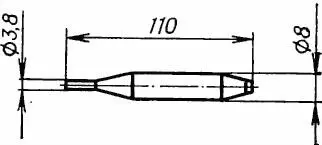

Эскиз № 5

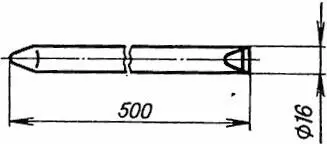

Эскиз № 6

Эскиз № 7

Эскиз № 8

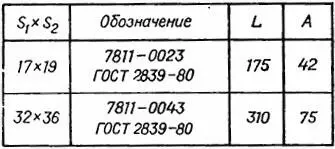

Эскиз № 9

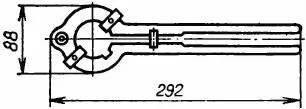

Эскиз № 10

Эскиз № 11

Эскиз № 12

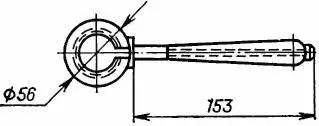

Эскиз № 13

Эскиз № 14

I

II

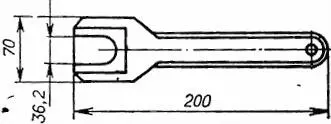

Эскиз № 15

Эскиз № 16

Эскиз № 17

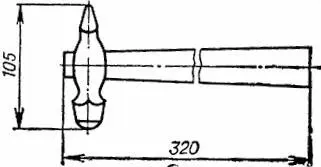

Эскиз № 18

Эскиз № 19

При хранении и транспортировании ящики, в которых размещены миномет, ЗИП, инструмент и принадлежности, лотки, коллиматор К-1 и прибор «Луч-ПМ2М», должны быть опломбированы.
