К переходнику 6 припаивается антабка 7 для крепления рамки 8 . Стойки 9 предназначены для крепления цевья ружья. Остов 10 предназначен для крепления коробки управления. Кожух 11 предназначен для помещения батареи аккумуляторов и для крепления плечевого упора в сборе. Кожух 11 имеет продольные зиги, увеличивающие его жесткость; он разделен перегородкой 14 , в которую впаяна медная трубка 15 провода, предназначенная для ввода электропровода, соединяющего батарею аккумуляторов с коробкой управления.

Для крепления плечевого упора имеются верхняя 17 и нижняя 18 петли кожуха. В кожухе 11 имеются пазы (выштамповки) для фиксации крышки кожуха с защелкой.

13. Коробка управления (рис. 12) предназначена для управления огнеметными выстрелами. Коробка состоит из рукоятки 13 , в которой крепятся переключатель 1 , ползун 2 спуска, стойка 3 спуска, пружина 4 спуска, шайбы 5 , кронштейн 6 спуска, винт 7 , вилка 8 с втулкой, микровыключатель 9 , боковины 10 рукоятки, правая щечка 11 , левая щечка 12 , рычаг 14 предохранителя, предохранитель 15 .

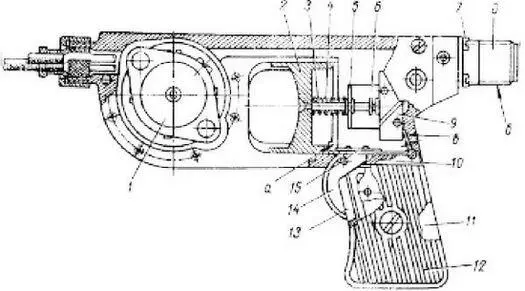

Рис. 12.Коробка управления Сб 04–12 в разрезе:

1 — переключатель Сб 03; 2 — ползун спуска 04–23; 3 — стойка спуска 04–25; 4 — пружина спуска 04–24; 5 — шайба ГОСТ 11371-68; 6 — кронштейн спуска 04–45; 7 — винт М3×10 ГОСТ 1491-62; 8 — вилка с втулкой Сб 04-7; 9 — микровыключатель Д701-НО.360.011; 10 — боковина рукоятки 04–47; 11 — правая щечка Сб 04-9; 12 — левая щечка 04–49; 13 — рукоятка 04–48; 14 — рычаг предохранитель 04–43; 15 — предохранитель Сб 04-5; а — паз; б — резьба; в — отогнутый конец предохранителя

14. Переключатель (рис. 13) предназначен для соединения электрических цепей ранца и ружья при производстве огнеметного выстрела. Прокладка 1 боковины предназначена для герметичного соединения рукоятки 3 с боковиной 2 рукоятки.

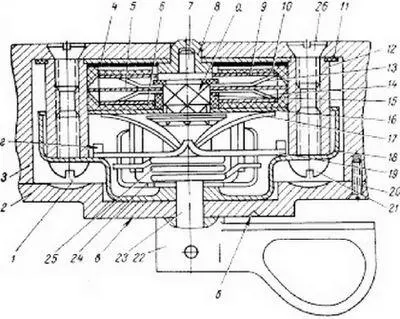

Рис. 13.Предохранитель Сб 03 в разрезе:

1 — прокладка боковины 04–45; 2 — боковина рукоятки 04–47; 3 — рукоятка 04–48; 4 — прокладка панелей переключателя 03–13; 5 — прокладка секторов переключателя 03–10; 6 — контакт переключателя 03-5; 7 — ось секторов 03-7; 8 — подпятник переключателя 03-3; 9 — контактное кольцо переключателя 03-4; 10 — контактная панель переключателя 03-6; 11 — основание переключателя 03-4; 12 — стойка переключателя 03-2; 13 — верхний сектор контактный 03–11; 14 — нижний сектор контактный 03-9; 15 — распорная втулка переключателя 03–14; 16 — упор 03–24; 17 — пружинная шайба 03–23; 18 — крышка 03–20; 19 — фиксатор 03–21; 20 — винт М4×8 ГОСТ 1490-62; 21 — винт М4×6 ГОСТ 1489-62; 22 — манетка переключателя 04–50; 23 — ось переключателя Сб 03-5А; 24 — поводок 03–19; 25 — пружина 03–25; 26 — винт М4×6 ГОСТ 1490-62; а — квадратное отверстие; б — метка; в — бобышка; г — уступ

Контактная панель 10 переключателя изготавливается из пластмассы. Верхний 13 и нижний 14 контактные секторы предназначены для соединения контактного кольца 9 переключателя с каждым из четырех контактов 6 переключателя. Верхний 13 и нижний 14 контактные секторы изготавливаются из пружинящей бронзы и имеют квадратное отверстие а для посадки на ось 7 секторов. На отогнутых концах верхнего 13 и нижнего 14 контактных секторов имеются посеребренные выштамповки.

Две контактные панели 10 разделяются между собой прокладкой 4 панелей переключателя. Верхний контактный сектор 13 и нижний контактный сектор 14 разделяются прокладкой секторов переключателя 5 .

Ось 23 переключателя с напрессованным поводком 24 предназначена для закручивания пружины 25 . На ось 23 переключателя надевается манетка 22 переключателя, с помощью которой производится установка переключателя в четыре положения — одно нулевое и три для производства выстрелов. До и после огнеметания манетка переключателя 22 должна находиться на нулевой отметке.

Контактная панель 10 переключателя предназначена для крепления контактного кольца 9 переключателя и четырех контактов 6 переключателя, изготавливаемых из мягкой меди с последующим серебрением.
