Для натяжения сеток на вилки 10 упоров навинчивают гайки 11 . Натягиваясь, сетки должны огибать нижние правый и левый кронштейны резервуара. Прокладка 6 предназначена для прикрытия сетки; изготавливается из парусины и винтами 8 прикрепляется к верхним кронштейнам баллонов 1, 3. В нижней части прокладки 6 зашит войлок.
Шланг огнемета
10. Шланг огнемета(рис. 8) предназначен для подачи огнесмеси из баллонов в ствол ружья.
Шланг состоит из резинового рукава 5 , изготовленного из бензостойкой резины, дюралюминиевых деталей заделки его концов: ниппелей 1 , муфт 2 , гаек 3 шланга, с помощью которых шланг крепится к штуцерам на резервуаре и ружье. Лента 4 гибкого хомута предназначена для крепления электропроводов к шлангу. Соединение ранца и ружья производится с помощью гибкого шланга и позволяет огнеметчику производить огнеметание из различных положений.

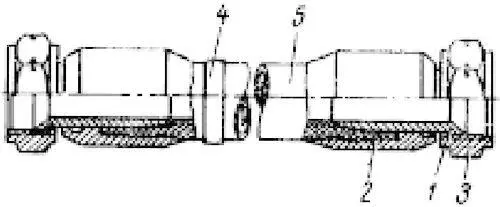

Рис. 8.Шланг огнемета Сб 02 в разрезе:
1 — ниппель 02-2; 2 — муфта 02-3; 3 — гайка шланга 02-4; 4 — лента гибкого хомута 01–88; 5 — рукав 25×38 ТУ № 4362-55 МХП и ВИЗ к ТУ № 4362-55
Ружье огнемета
11. Ружье огнемета(рис. 9) предназначено для производства выстрела из огнемета и направления струи огнесмеси в цель.
Ружье состоит из ствола 1 , коробки управления 2 , цевья 3 , электропривода 4 , батареи 5 аккумуляторов, плечевого упора 6 в сборе, зажигательного устройства I в сборе, электропроводов 10 ружья, собранных в коллектор и соединяющих зажигательное устройство с коробкой управления 2 через штепсельный разъем II, ремня 20 , штепсельной вилки 21 ружья.
I
II

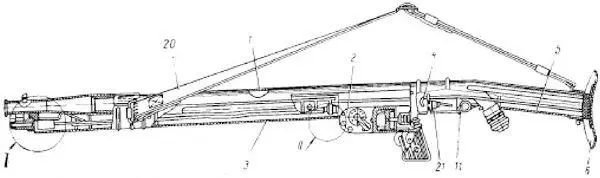

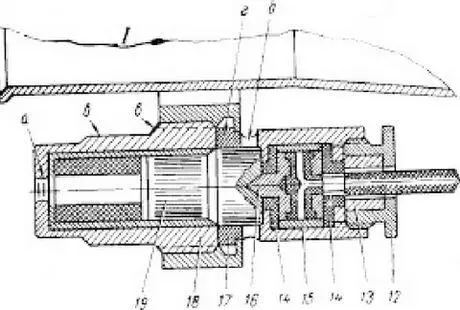

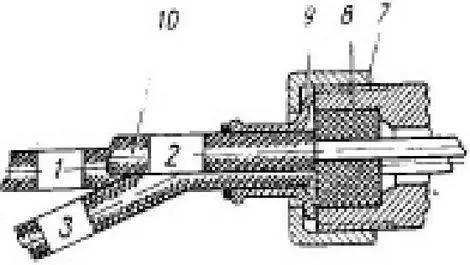

Рис. 9.Ружье огнемета Сб 04 в разрезе:
1 — ствол Сб 04-2; 2 — коробка управления Сб 04–12; 3 — цевье 04–73; 4 — электропровод 04–88; 5 — батарея аккумуляторов 2 КНПЗ-2; 6 — плечевой упор в сборе Сб 04-3; 7 — накидная гайка 04–96; 8 — изоляционная втулка 04–37; 9 — втулка коллектора проводов ружья 04–36; 10 — электропровода 1, 2, 3 ЛПРГСЭ сеч. 0,75 ГОСТ 2260-50; 11 — крышка кожуха с защелкой Сб 04–13; 12 — штуцер контакта 04–32; 13 — ниппель контакта 01–60; 14 — шайба контакта 01–61; 15 — втулка контакта 01–85; 16 — контакт 01–62; 17 — корпус контакта 04–70; 18 — гайка 04–71; 19 — унифицированный зажигательный патрон; 20 — ремень Сб 04–14; 21 — штепсельная вилка; а — отверстие; б — шестигранник; в — резьба; г — расточка; д — отверстие
12. Ствол (рис. 10) предназначен для направления струи огнесмеси при выстреле и для крепления всех остальных частей ружья. Ствол внутри для защиты от коррозии покрыт лаком.

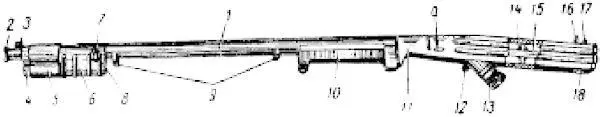

Рис. 10.Ствол Сб 04-2:
1 — труба 04-2; 2 — насадок 04-1; 3 — мушка 04–18; 4 — обойма 04-4; 5 — кожух обоймы 04-5; 6 — переходник 04-7; 7 — антабка 04-8; 8 — рамка 04–27; 9 — стойки 04–19; 10 — остов 04–10; 11 — кожух 04–11; 12 — гнездо 04–17; 13 — штуцер 04–12; 14 — перегородка 04–12; 15 — трубка провода 04–13; 16 — рамка 04–92; 17 — верхняя петля кожуха 04–14; 18 — нижняя петля кожуха 04–15; а — паз
Ствол состоит из трубы 1 с насадком 2 (рис. 10 и 11), обоймы 4 , кожуха 5 обоймы, переходника 6 , антабки 7 , рамки 8 , стойки 9 , остова 10 , кожуха 11 , гнезда 12 , штуцера 13 , перегородки 14 , трубки 15 провода, рамки 16 , нижней 17 и верхней 18 петель кожуха.

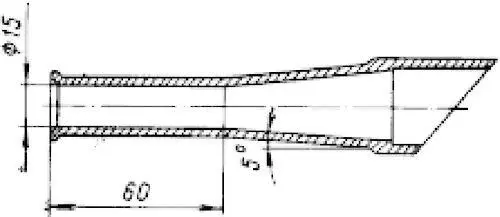

Рис. 11.Насадок 04-1
К насадку 2 припаяны мушка 3 для прицеливания при выстреле и обойма 4 зажигательного устройства с кожухом 5 обоймы.
На отогнутом конце трубы 1 приварен штуцер 13 для присоединения шланга. Кожух 5 обоймы и припаянный к нему и к трубе 1 переходник 6 предназначены для размещения контактного устройства ружья и служат переходом от обоймы 4 к цевью ружья.
