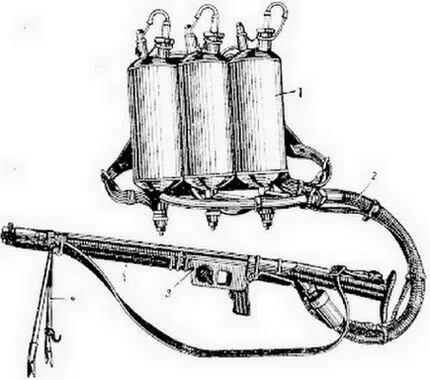

Рис. 1.Общий вид огнемета Сб 00:

1 — ранец Сб 01; 2 — шланг Сб 02; 3 — ружье Сб 04; 4 — сошка Сб 05

4. Огнемет (рис. 1) состоит из ранца 1 , шланга 2 , ружья 3 и сошки 1 .

5. Ранец огнемета(рис. 2) представляет собой трехбаллонный резервуар 1 с пороховыми камерами 2 , предохранительными клапанами 3 , приспособлением 5 для переноски ранца и коллектором 6 для проводов ранца.

6. Трехбаллонный резервуар (рис. 3) сварной конструкции предназначен для помещения в нем огнесмеси и состоит из трех баллонов — 1, 2 и 3-го (1, 2, 3), соединенных в верхней части перемычками 4 , а в нижней — коллектором 10 . Первым считается баллон ближайший к выходу из коллектора.

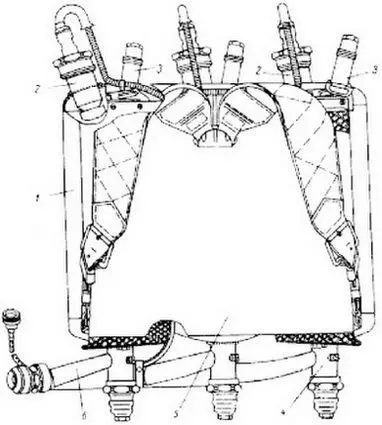

Рис. 2.Ранец огнемета Сб 01:

1 — трехбаллонный резервуар Сб 01-4; 2 — пороховые камеры; 3 — предохранительные клапаны; 4 — обратный клапан; 5 — приспособление для переноски ранца; 6 — коллектор проводов ранца

Баллон 1 (2, 3) сварной конструкции состоит из обечайки 18 , верхнего дна 7 и нижнего дна 9 , изготовленных из тонколистовой легированной стали. Толщина обечайки и верхнего дна 1,5 мм , нижнего дна — 2 мм .

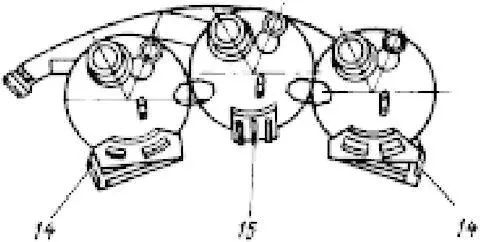

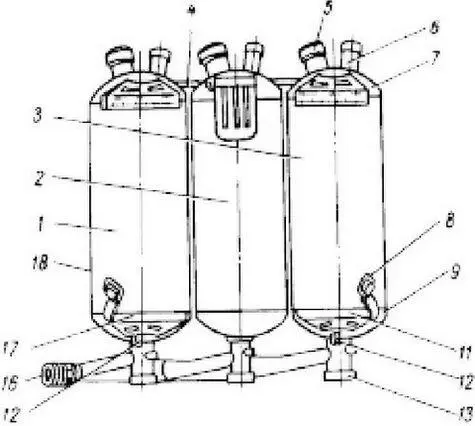

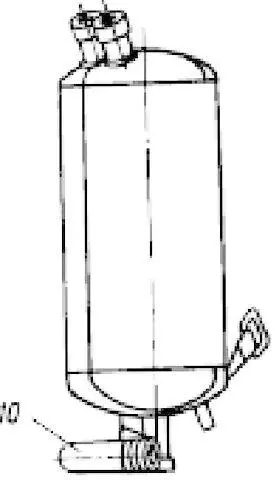

Рис. 3.Трехбаллонный резервуар Сб 01-4:

1 — баллон № 1 Сб 01–19; 2 — баллон № 2 Сб 01–20; 3 — баллон № 3 Сб 01–21; 4 — перемычка 01–16; 5 — горловина 01-4; 6 — корпус предохранительного клапана 01-6; 7 — верхнее дно 01-2; 8 — петля ремня нижнего Сб 01-6; 9 — нижнее дно 01-3; 10 — коллектор Сб 01-2; 11 — нижний правый кронштейн Сб 01–18; 12 — упор 01–19; 13 — корпус обратного клапана 01–10; 14 — верхние кронштейны Сб 01-3; 15 — подвеска 01–15; 16 — штуцер 01–12; 17 — нижний левый кронштейн Сб 01–17; 18 — обечайка 01-1

К верхнему дну 7 баллона 1 (2, 3) приварены горловина 5 и корпус 6 предохранительного клапана.

Горловина предназначена для заполнения баллона 1 (2, 3) огнесмесью и для крепления пороховой камеры. Корпус 6 предохранительного клапана предназначен для крепления предохранительного клапана. К верхнему 7 дну баллона 1 (3) приварен кронштейн 14 , а к верхнему дну баллона 2 приварена подвеска 15 , предназначенные для крепления приспособления для переноски ранца. К нижнему дну 9 баллона 1 (2, 3) приварен корпус 13 обратного клапана.

К нижнему дну 9 баллона 1 (3) приварены упор 12 , нижний левый кронштейн 17 и нижний правый кронштейн 11 . Корпус 13 обратного клапана предназначен для крепления обратного клапана. Упор 12 предназначен для крепления и натяжения приспособления для переноски ранца.

Коллектор 10 предназначен для объединения жидкостных выводов из трех баллонов в общий трубопровод. Штуцер 16 предназначен для соединения трехбаллонного резервуара со шлангом. Внутренняя поверхность баллона 1 (2, 3) и коллектора 10 для защиты от коррозии покрыта лаком.

Пороховая камера и коллектор проводов ранца (рис. 4) предназначены для помещения порохового заряда 3 , пиропатрона 10 , а также для подводки электротока.

Пороховая камера состоит из колосника 2 , порохового заряда 3 , сварочного стакана 4, горловины 5 , гайки 6 горловины, цепочки 7 , прокладки 8 горловины, опорной втулки 9 .

Коллектор проводов ранца состоит из корпуса 11 контакта, шайбы 12 контакта, контакта 13 , втулки 14 контакта, ниппеля 15 контакта, штуцера 16 контакта, оболочки 17 провода, трубки 18 , скобы 19 оболочки, скобы 20 коллектора проводов, вилки 21 коллектора проводов, электропроводов 22 , втулки 23 коллектора проводов, накидной гайки 24 , штепселя 25 с гайкой.

В сварочном стакане 4 пороховой камеры происходит сгорание порохового заряда 3 . Сварочный стакан имеет в свой нижней части шесть отверстий а диаметром 5 мм для выхода газов, образующихся при горении порохового заряда.
