Вилка 21 коллектора проводов предназначена для электрического соединения экранировки электропроводов 22 с корпусом ружья. Электропровода 22 крепятся к шлангу.

Контакт 13 предназначен для непосредственного подвода напряжения к пиропатрону 10 порохового заряда 3 . Контакт 13 изготовлен из нержавеющей стали и имеет острие е и два отверстия б , в которых распаян конец электропровода 22 .

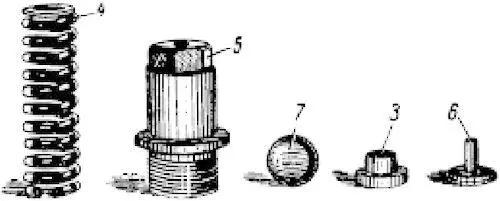

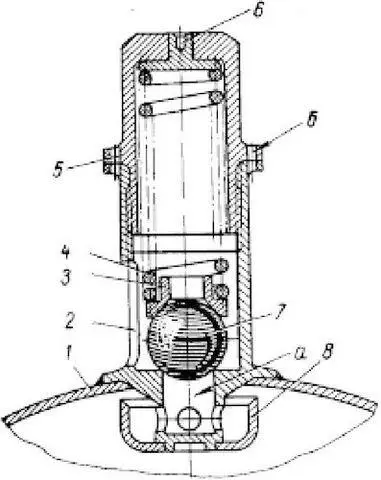

Рис. 5.Предохранительный клапан в разрезе:

1 — баллон 1 (2, 3) Сб 01–19 (Сб 01–20, Сб 01–21); 2 — корпус предохранительного клапана 01-6; 3 — втулка предохранительного клапана 01–73; 4 — пружина предохранительного клапана 01–76; 5 — штуцер предохранительного клапана 01–74; 6 — шайба предохранительного клапана 01–75; 7 — шарик IV 16- мм ГОСТ 3722-60; 8 — отражатель клапана 01-5; а — отверстие корпуса клапана; б — контровочное отверстие штуцера

Острием е контакт 13 врезается в центральный контакт пиропатрона 10 . Острие е контакта 13 должно выступать на 1,2 — 1,7 мм по отношению к поверхности и корпуса 11 контакта. Поверхность контакта всегда должна быть чистой.

7. Предохранительный клапан (рис. 5) предназначается для предупреждения чрезмерного (более 42 кгс/см² ) повышения давления в баллонах и состоит из корпуса 2 предохранительного клапана, втулки 3 предохранительного клапана, пружины 4 предохранительного клапана, штуцера 5 предохранительного клапана, шайбы 6 предохранительного клапана, шарика 7 и отражателя 8 клапана.

Шарик 7 закрывает отверстие а в корпусе 2 предохранительного клапана, сообщающее баллоны с атмосферой. Пружина 4 предохранительного клапана опирается на втулку 3 предохранительного клапана, прижимая находящийся под втулкой 3 предохранительного клапана шарик 7 к отверстию а корпуса 2 предохранительного клапана.

Штуцер 5 и корпус 2 предохранительного клапана имеют отверстия б , которыми фиксируется положение штуцера 5 предохранительного клапана и степень поджатия пружины 4 предохранительного клапана. Через указанные отверстия производится контровка штуцера 5 с корпусом 2 предохранительного клапана.

Предохранительный клапан регулируется на заводе-изготовителе огнемета на давление 39 — 42 кгс/см² . На предохранительный клапан после его регулировки наносят риски.

Производить регулировку предохранительного клапана в подразделениях категорически воспрещается.Разборку предохранительного клапана разрешается производить в соответствии с п. 87 Инструкции по эксплуатации.

8. Обратный клапан (рис. 6) золотникового типа предназначен для открывания отверстия в при выходе огнесмеси во время выстрела, для изоляции объемов баллонов и предотвращения перетекания огнесмеси во время выстрела из одного баллона в другой. Кроме указанного, обратный клапан не допускает выхода огнесмеси из баллонов с момента снаряжения до производства выстрела.

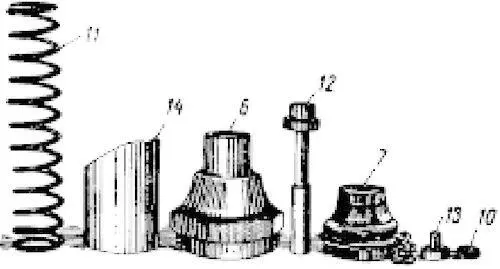

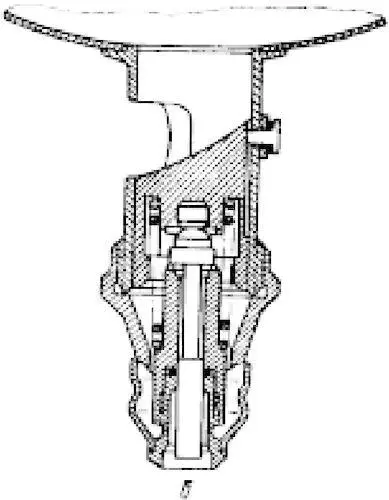

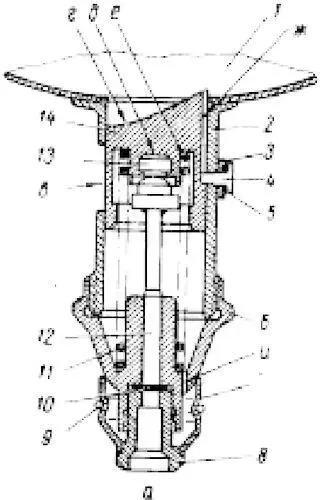

Рис. 6.Обратный клапан в разрезе:

а — золотник в крайнем верхнем положении; б — золотник в крайнем нижнем положении; 1 — баллон 1 (2, 3) Сб 01–19 (Сб 01–20, Сб 01–21); 2 — корпус обратного клапана 01–10; 3 — платик 01–11; 4 — винт золотника 01–79; 5 — прокладка 01–78; 6 — гайка обратного клапана 01–82; 7 — колпачок обратного клапана Сб 01–12; 8 — матрица 01–45; 9 — цепочка Сб 01–26; 10 — мембрана 01–81; 11 — пружина обратного клапана 01–77; 12 — пуансон 01–80; 13 — вкладыш золотника 01–44; 14 — золотник 01–43; в — отверстие; г — направляющий скос; д — выточка; е — выточка; ж — канавка; и — отверстие

Обратный клапан состоит из корпуса 2 обратного клапана, платика 3 , винта 4 золотника, прокладки 5 , гайки 6 обратного клапана, колпачка 7 обратного клапана, матрицы 8 , цепочки 9 , мембраны 10 , пружины 11 обратного клапана, пуансона 12 , вкладыша 13 золотника и золотника 14 .
