Золотник 14 изготовлен из дюралюминия, имеет направляющий скос г , шпоночную канавку ж , выточку д для вкладыша 13 золотника, выточку е для пружины 11 обратного клапана.

Скос г золотника 14 обеспечивает плавное изменение направления потока огнесмеси из баллонов в коллектор. На скосе г золотника 14 выбиты номера огнемета и баллонов. Номера баллонов обозначены точечным кернением: одна точка — первый баллон, две точки — второй баллон, три точки — третий баллон.

Запасные золотники 14 имеют дополнительную букву Д .

Золотник 14 тщательно притирается к корпусу 2 обратного клапана и вставляется только в корпус обратного клапана того баллона, номер которого нанесен кернением на его скосе г . Повреждения поверхности золотника 14 , риски, вмятины и другие дефекты не допускаются.

Наклеп — увеличение диаметра золотника 14 — в месте удара о винт 4 удаляется надфилем.

В шпоночную канавку ж золотника 14 входит конец винта 4 , который ограничивает перемещение золотника 14 вверх и исключает возможность поворота его вокруг своей оси. Вкладыш 13 золотника запрессовывается в выточку д золотника 14 . Он предназначен для предохранения от вмятин при выстреле той части золотника 14 , которая соприкасается с пуансоном 12 .

Пуансон 12 предназначен для пробивания мембраны 10 . Пуансон 12 входит в гайку 6 обратного клапана и своим торцом упирается в мембрану 10 . Пружина 11 обратного клапана предназначена для возвращения золотника 14 после выстрела в верхнее положение.

Мембрана 10 применяется в качестве запорного приспособления. При выстреле мембрана 10 пробивается пуансоном 12 при возрастании давления в баллоне до величины около 30 кгс/см² . Мембрана 10 изготовлена из мягкого алюминия толщиной 1,5 мм . Применять мембрану незаводского изготовления категорически запрещается.

Гайка 6 обратного клапана предназначена для ограничения перемещения золотника 14 и пуансона 12 при выстреле и для направления движения пуансона 12 . Гайка 6 обратного клапана навинчивается на нижний конец корпуса 2 обратного клапана. Имеющиеся в гайке 6 обратного клапана два отверстия и предназначены для отвода возможных утечек огнесмеси и для выхода воздуха из подзолотникового пространства обратного клапана. На гранях гайки 6 выбиты номер огнемета и номер баллона.

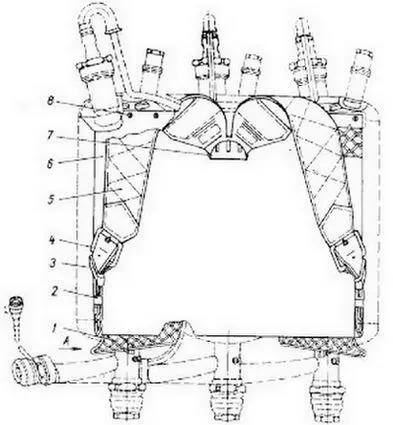

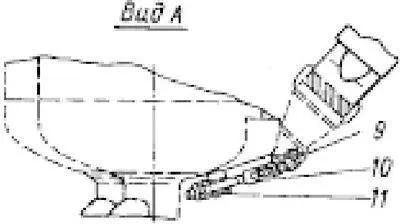

Рис. 7.Приспособление для переноски ранца Сб 01:

1 — сетка Сб 01-5; 2 — нижний ремень Сб 01-7; 3 — шлевка 01–26; 4 — шпеньковая пряжка А36 СТУ 12. 03-480-64; 5 — плечевой ремень Сб 01-8; 6 — прокладка Сб 01–25; 7 — рамка плечевого ремня 01–37; 8 — винт М4×8 ГОСТ 1480-62; 9 — оковка 01–22; 10 — вилка упора 01–23; 11 — гайка М5 ГОСТ 5915-62

Гайка 6 обратного клапана должна навинчиваться только на корпус 2 обратного клапана того баллона, номер которого нанесен на ее грани.

Матрица 8 служит опорой для мембраны 10 . Колпачок 7 обратного клапана припаивается к матрице 8 . Он предназначен для улавливания огнесмеси в случае ее утечки через отверстие и в в гайке 6 обратного клапана. С помощью цепочки 9 колпачок 7 обратного клапана прикрепляется к гайке 6 обратного клапана.

9. Приспособление для переноски ранца(рис. 7) предназначено для переноски ранца огнемета на спине огнеметчика и состоит из двух плечевых ремней 5 , двух нижних ремней 2 , прокладки 6 и двух сеток 1 , находящихся под прокладкой 6 .

Плечевой ремень 5 изготавливается из шорного войлока, обшитого водонепроницаемой парусиной. Наконечник и накладка ремня кожаные. Плечевые ремни 5 крепятся с помощью рамки плечевого ремня 7 .

Нижний ремень 2 изготавливается из кожаной ленты и имеет шпеньковую пряжку 4 и шлевку 3 .

Сетка 1 предназначена для удобства переноски ранца на спине огнеметчика; она расположена вдоль баллонов. Верхним концом каждая сетка 1 прикреплена к верхнему кронштейну резервуара, нижний конец сетки 1 вставлен в оковку 9 , к середине которой прикреплена вилка 10 упора. С помощью вилок 10 упора производят натяжение сетки на трехбаллонном резервуаре. Резьбовые концы вилок 10 упора вставляются в отверстия а упоров баллонов 1, 3.
