21. Плечевой упор 2 (см. рис. 15) предназначен для упора ружья в плечо огнеметчика и закрывания кожуха, в котором помещена батарея аккумуляторов.

Для крепления к кожуху плечевой упор 2 имеет две петли 3 упора.

С внутренней стороны к плечевому упору 2 приклеивается резиновая прокладка 4 упора, предохраняющая кожух от попадания в него влаги. Плечевой упор разрешается открывать только для замены и осмотра батареи аккумуляторов.

22. Крышка 5 кожуха (см. рис. 15) служит для защиты штепсельного разъема — вилки с втулкой и штепселя с гайкой — от повреждений и является дополнительным контактом к массе ружья.

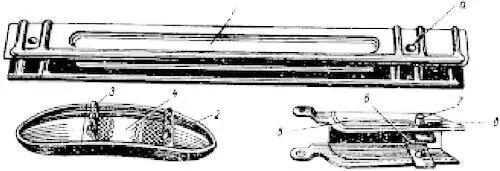

Рис. 15.Цевье 04–73, плечевой упор в сборе Сб 04-3, крышка кожуха с защелкой Сб 04–13:

1 — цевье 04–73; 2 — плечевой упор 04–21; 3 — петля упора 04–20; 4 — прокладка упора 04–22; 5 — крышка кожуха 04–58; 6 — пружина защелки 04–59; 7 — кнопка защелки 04–60; а — отверстие; б — отверстие для кнопок

Крышка кожуха имеет отверстие б для кнопок 7 пружины 6 защелки.

23. Электропровода 10 (см. рис. 9) ружья предназначены для подвода электрического напряжения к унифицированным зажигательным патронам 19 от коробки 2 управления.

Контакт 16 предназначен для непосредственного повода электрического напряжения к унифицированному зажигательному патрону.

24. Гильза 18 предназначена для помещения унифицированного зажигательного патрона. Гильза имеет отверстие а диаметром 5 мм для выхода пламени унифицированного зажигательного патрона, поджигающего струю огнесмеси во время выстрела, резьбу в для крепления в обойме 4 (см. рис. 10) и шестигранник б (см. рис. 9) для ключа. Каждое гнездо обоймы соответствует одному из баллонов. К правому гнезду обоймы подходит электропровод с биркой № 1, к левому гнезду — электропровод с биркой № 2 и к нижнему гнезду — электропровод с биркой № 3.

Электропровода ружья должны присоединяться к гнездам обоймы строго в указанном порядке.

25. В корпусе 17 контакта (см. рис. 9) помещается контакт 16 коллектора проводов ружья. В расточке г корпуса 17 контакта имеются отверстия д для его разборки. Поверхность контактов коллектора проводов должна быть всегда чистой.

26. Электроцепь коробки управления (рис. 16) служит для соединения электропроводов и подвода к ним напряжения от батареи аккумуляторов.

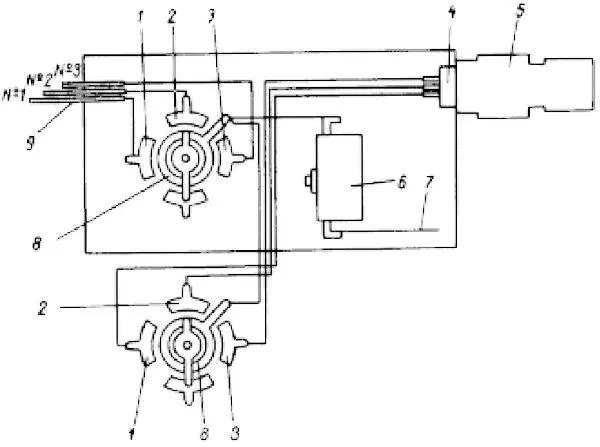

Рис. 16.Электроцепь коробки управления Сб 04–12:

1, 2 и 3 — контакты переключателя 03-5; 4 — вилка с втулкой Сб 04-7; 5 — штепсель с гайкой Сб 01–15; 6 — микровыключатель Д701-НО.360.011; 7 — электропровод ЛПРГСЭ сеч. 0,75 ГОСТ 2260-50 к положительной клемме батареи аккумуляторов; 8 — контактное кольцо переключателя 03-4; 9 — электропровода ружья № 1, 2, 3 ЛПРГСЭ сеч. 0,75 ГОСТ 2260-50

Электроцепь состоит из трех рабочих контактов 1, 2, 3 переключателя, штепсельного разъема, состоящего из вилки 4 с втулкой и штепселя 5 с гайкой микровыключателя 6 , электропровода 7 к положительной клемме батареи аккумуляторов, контактных колец 8 переключателя и электропроводов 9 ружья.

Электропровода в коробке управления смонтированы согласно схеме. Электропровода 9 ружья припаяны к соответствующим по нумерации рабочим контактам переключателя. Электропровода, припаянные к штырям вилки с втулкой 4 , соединяют их с соответствующими по нумерации рабочими контактами переключателя другой панели переключателя.

Контактные кольца 8 переключателя спаяны между собой и соединены электропроводом с контактом микровыключателя 6 . К другому контакту микровыключателя припаян электропровод 7 , соединяющий коробку управления с батареей аккумуляторов. Вторым проводом электроцепи является масса огнемета.

27. Батарея аккумуляторов (рис. 17) служит источником питания электрической системы огнемета и обеспечивает срабатывание пиропатрона, порохового заряда и унифицированного зажигательного патрона во время выстрела.

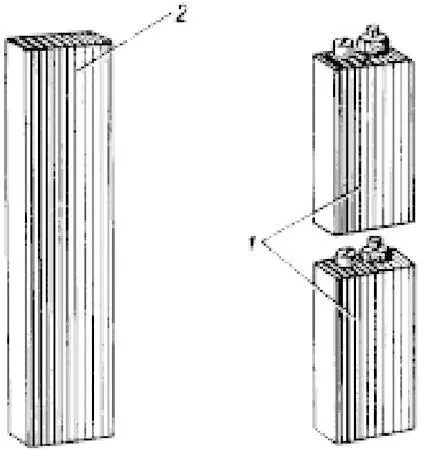

Рис. 17.Батарея аккумуляторов 2 КНПЗ-2 (2 КНПЗ-2А):
