Распорная втулка 15 переключателя служит упором для верхнего 13 и нижнего 14 контактных секторов и насаживается на квадрат оси 7 секторов. Упор 16 служит основанием для пружинной шайбы 17 . Пружинная шайба 17 фиксирует положение переключателя при переключениях. Она представляет собой плоскую круглую пружину с прикрепленным к ней упором 16 , имеющим две отогнутые лопасти и квадратное отверстие для посадки на ось 7 секторов.

Пружина 25 переключателя предназначена для быстрого поворота пружинной шайбы 17 с упором 16 и имеет два отогнутых конца, развернутых под углом 170°. В крышке 18 монтируются ось 23 переключателя, пружина 25 , пружинная шайба 17 с упором 16 . К крышке 18 приварен фиксатор 19 , который имеет четыре уступа г для упора перьев пружинной шайбы 17 с упором 16 .

Крышка 18 переключателя крепиться двумя винтами 21 к стойкам 12 основания 11 переключателя. Основание переключателя 11 крепится к рукоятке 3 винтами 20 .

15. Предохранитель 15 (см. рис. 12) служит для предотвращения выстрела при случайном нажатии на спуск.

Отогнутый конец в предохранителя приклепан к рукоятке 13 . При нажатии на рычаг 14 предохранителя предохранитель 15 поднимается вверх, освобождая ход ползуну 2 спуска.

16. Вилка 8 с втулкой предназначена для соединения электропроводов с коробкой управления.

Вилка 8 с втулкой крепится к рукоятке 13 винтами 7 . На наружную резьбу б вилки 8 с втулкой навинчивается накидная гайка.

17. Рукоятка (рис. 14) предназначена для сборки и размещения всех узлов и деталей коробки управления. В рукоятке указанные элементы предназначены: резьбовая бобышка а — для крепления электропроводов, площадка к — для крепления вилки с втулкой. С левой стороны имеется расточка п с тремя сквозными отверстиями; в расточку п вставляется переключатель.

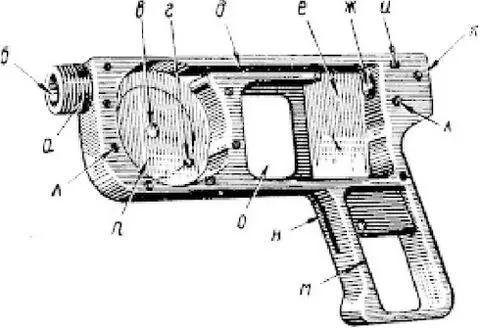

Рис. 14.Рукоятка 04–48:

а — резьбовая бобышка; б — отверстие; в — среднее отверстие; г — отверстия крайние; д — продольный паз; е — полость; ж — отверстие; и — отверстие для электропровода; к — площадка; л — сквозные отверстия; м — рамка; н — паз; о — окно; п — расточка

Два крайних отверстия г предназначены для крепления переключателя, а в среднее отверстие в входит подпятник переключателя.

В средней части рукоятки имеется окно о , в пазах которого помещается ползун спуска — полость е для помещения кронштейна спуска и предохранителя.

В нижней стенке полости е имеется паз н для рычага предохранителя. Для размещения электропроводов в рукоятке имеется продольный паз д , связывающий расточку п с полостью е и отверстиями б и ж .

Нижняя часть рукоятки выполнена в виде рамки м , закрываемой с двух сторон правой и левой щечками. Отверстие и на левой стороне рукоятки предназначено для ввода электропровода от батареи аккумуляторов. Два сквозных отверстия л предназначены для крепления коробки управления к остову ружья.

18. Боковина 2 рукоятки (см. рис. 13) является крышкой коробки управления; она крепится к рукоятке 3 винтами 20 . На наружной стороне боковины рукоятки имеется бобышка в , на которой нанесены метки б и цифры, соответствующие четырем положениям переключателя. Метки и цифры на боковине рукоятки должны быть всегда отчетливо видны.

19. Спусковой механизм коробки управления (см. рис. 12) предназначен для производства выстрела; он состоит из пружины 4 спуска, стройки 3 спуска, ползуна 2 спуска, шайбы 5 , кронштейна 6 спуска и микровыключателя 9 . Ползун 2 спуска имеет паз а , в который входит конец предохранителя 15 . К ползуну 2 спуска прикреплена стойка 3 спуска с надетыми на нее спиральной пружиной 4 спуска и шайбой 5 .

Кронштейн 6 спуска служит упором для пружины 4 спуска. Микровыключатель 9 предназначен для замыкания и размыкания электрической цепи.

20. Цевье 1 (рис. 15) предназначено для удобства пользования ружьем и защиты электропроводов ружья от повреждений. Цевье имеет продольные и поперечные зиги, увеличивающие его жесткость, и отверстия а для крепления его к стойкам ствола.
