удерживая мину от перемещений, поднять рукоятку взрывателя в вертикальное положение и повернуть ее вокруг вертикальной оси по ходу часовой стрелки на 180°;

опустить рукоятку в гнездо корпуса взрывателя и ключом повернуть стопор по ходу часовой стрелки на 90° до упора;

убедиться, что цвет поверхности опущенной рукоятки, обращенной наружу, красный.

Мины, установленные в грунт и перевернутые вверх дном при установке на поверхность грунта (снега), снятию не подлежат.

Отделение саперов, назначенное для поиска и снятия мин, разбивается на расчеты, состоящие из двух номеров.

Первый номер (старший), продвигаясь в указанном направлении, визуально проводит обнаружение (поиск) мин; обнаружив мину, переводит рукоятку взрывателя из боевого положения в транспортное и ставит мину на ребро.

Второй номер, продвигаясь за первым, собирает мины в группы по 3…5 шт.; при необходимости помогает в обнаружении (поиске) мин первому номеру расчета.

Командир отделения руководит работой расчетов, уточняет движение первых номеров, контролирует правильность перевода мин из боевого положения в транспортное и ведет учет снятых и не подлежащих снятию мин.

Для переноски с мест установки мин, переведенных в транспортное положение, назначается отдельная команда саперов.

Снятые мины с переведенными в транспортное положение взрывателями использованию для повторной установки не подлежат.

МАРКИРОВКА, ХРАНЕНИЕ И ТРАНСПОРТИРОВАНИЕ

Маркировка нанесена на цилиндрической поверхности мины, донной части детонатора и передней стенке упаковки с минами.

Маркировка содержит: шифр мины (детонатора), шифр предприятия-изготовителя, номер партии, год снаряжения, шифр ВВ. На упаковке, кроме того, наносится число мин, масса брутто и знак разрядности груза.

На учебных минах, детонаторах и упаковке наносится белая отличительная полоса, а знак разрядности груза на упаковке отсутствует.

На базы и войсковые склады мины поступают и хранятся в упаковке предприятия-изготовителя.

Упаковка (рис. 11) представляет собой деревянный ящик с откидывающейся на петлях крышкой, на дно которого уложены четыре мины: две крайние – взрывателями к боковым стенкам ящика, две средние – взрывателями друг к другу.

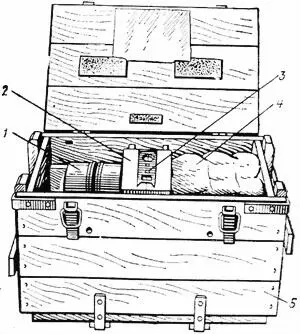

Рис. 11. Упаковка мин ТМ-89:

1 – мина; 2 – блок полистирола; 3 – ключ; 4 – пакет полиэтиленовый; 5 – ящик

Мины обернуты в парафинированную бумагу. Между средними минами размещен блок из полистирола, в котором находятся четыре детонатора, четыре пусковых механизма и ключ для работы с взрывателями мин.

Сменными источниками тока (элемент А-332) мины комплектуются на базах и войсковых складах. Для комплектации мин сменными источниками тока в блоке имеются четыре гнезда.

При использовании во взрывателе встроенного ампульного источника тока комплектование мин сменными источниками тока не производится.

Габаритные размеры упаковки:

длина 727 мм;

ширина 400 мм;

высота 417 мм.

Масса упаковки с минами 63,5 кг.

Мины хранятся в упаковках предприятия-изготовителя в соответствии с требованиями руководства «Склады инженерных боеприпасов. Руководство для центральных, окружных (флотских) и войсковых складов».

Гарантийный срок хранения мин 10 лет.

Мины в упаковке предприятия-изготовителя можно транспортировать всеми видами транспорта, в том числе авиадесантированием и сбрасыванием с самолетов в парашютно-десантной таре.

Рекомендуемые нормы погрузки мин в автомобильный транспорт и вертолет приведены в таблице.
