Министерство Обороны Российской Федерации - Противотанковая мина ТМ-89 инструкция по устройству и применению

Корпус 1 взрывателя изготовлен из алюминиевого сплава. На верхней части корпуса размещены дистанционный (пусковой) механизм с чекой 18 , заглушка 13 источника тока 11 , рукоятка 15 с валиком и стопор 17 .

Дистанционный механизм предназначен для приведения в действие ПИМ и для обеспечения безопасности при установке мин заградителем ГМЗ-3 и вручную. Дистанционный механизм (рис. 4) состоит из втулки 3 , крышки 1 (красного цвета), катушки 5 с капроновой нитью и скобы 6 .

Крышка удерживается во втулке за счет развальцованного колпачка 2 . Усилие срыва крышки 300―1000 Н (30―100 кгс). Для предохранения крышки от случайного взрыва на нее надевается чека 18 (рис. 3), которая застегивается булавкой 14 .

Нить, намотанная на катушку, удерживает скобу 6 (рис. 4) в нижнем положении. Один конец нити прикреплен к крышке 1 дистанционного механизма, второй свободен. Скоба удерживает шток 8 (рис. 3) гидрозамедлителя в прижатом состоянии и не дает возможности движку 7 предохранительно-исполнительного механизма взрывателя перевестись в боевое положение.

Пусковой механизм (рис. 5) в отличие от дистанционного механизма не имеет нити для дистанционного пуска. Он состоит из втулки 2 , крышки 1 (черного цвета), втулки 4 с винтами 6 и колпачком 7 и срезной чеки 3 . Крышка пускового механизма удерживается во втулке 4 с помощью втулки 2 , колпачка 7 и срезной чеки 3 . Винтом 6 пусковой механизм удерживает шток 8 (рис. 3) гидрозамедлителя в прижатом положении. Усилие срыва крышки пускового механизма такое же, как и у дистанционного механизма.

Взрыватель мины допускает снаряжение его двумя типами источника тока – ампульным МЦ-0,7А, устанавливаемым на заводе-изготовителе, или гальваническим элементом А-332, устанавливаемым перед применением мины.

Конструкция заглушки 13 источника тока зависит от типа применяемого источника тока.

При использовании во взрывателе встроенного источника тока центральное отверстие заглушки закрыто полиэтиленовой заглушкой 2 с петлей из ленты красного цвета, а при использовании сменного источника тока верхняя часть заглушки 13 выполнена сплошной с углублением под выступы ключа.

Рукоятка 15 с валиком через пружину 6 кручения соединена с движком 7 предохранительно-исполнительного механизма взрывателя и предназначена для перевода взрывателя из транспортного положения в боевое. Цвет поверхности рукоятки, обращенной наружу, соответствует положению: красный – транспортному, защитный – боевому. Рукоятка законтрена стопором 17 и опломбирована пломбой 16 . Стопор рукоятки имеет с наружной стороны паз под крюкообразный выступ ключа.

Гидрозамедлитель обеспечивает время дальнего взведения взрывателя от 20 до 700 с. Он установлен в центральном гнезде корпуса взрывателя под дистанционным (пусковым) механизмом.

Гидрозамедлитель (рис. 6) состоит из корпуса 3 , крышки 1 , штока 4 , поршня 2 и пружины 5 . Корпус заполнен морозостойким каучуком 6 . В исходном положении шток гидрозамедлителя прижат в нижнее положение и удерживается в нем контрящими элементами дистанционного и пускового механизма.

а

б

в

г

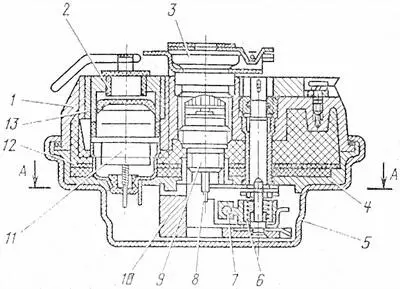

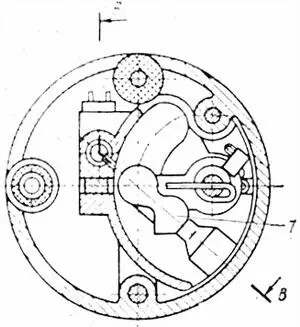

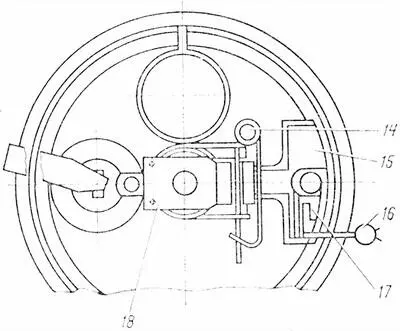

Рис. 3. Взрыватель:

а – разрез; б – вид сверху; в – транспортное положение; г – боевое положение; 1 – корпус; 2 и 13 – заглушки; 3 – механизм дистанционный; 4 – основание электронного блока; 5 – кожух; 6 – пружина; 7 – движок; 8 – шток гидрозамедлителя; 9 – гидрозамедлитель; 10 – корпус предохранительно-исполнительного механизма; 11 – ампульный источник тока МЦ-0,7А; 12 – плата с радиоэлементами; 14 – булавка; 15 – рукоятка; 16 – пломба; 17 – стопор; 18 – чека; 19 – контакт штыревой; 20 – поворотный контакт; 21 – электровоспламенитель; 22 – усилитель пиротехнический; 23 – боек; 24 – капсюль-детонатор; 25 – чашка; 26 – втулка

Электронный блок предназначен для обработки, усиления и преобразования сигнала, создаваемого движущейся техникой, в электрический сигнал.
