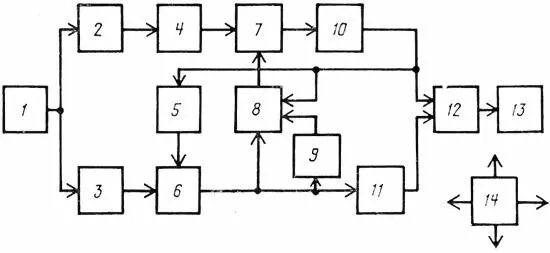

Рис. 8. Структурная электрическая схема взрывателя:
1 – датчик индукционный; 2 – фильтр низких частот; 3 – фильтр верхних частот; 4 – усилитель с двухполярным пороговым устройством низкой частоты; 5 – устройство изменения коэффициента передачи канала звуковой частоты; 6 – усилитель с однополярным пороговым устройством канала звуковой частоты; 7 – блокирующий электронный ключ; 8 и 10 – элементы памяти; 9 и 11 – временные накопительные элементы; 12 – схема совпадения; 13 – исполнительное устройство; 14 – преобразователь напряжения
РАБОТА И ПРИНЦИП ДЕЙСТВИЯ МИНЫ
При переводе рукоятки 15 (рис. 3) взрывателя в боевое положение взводится поворотная пружина 6 движка 7 . После срыва крышки 1 (рис. 4) и полного извлечения на всю длину нити дистанционного механизма или после срыва крышки 1 (рис. 5) пускового механизма освобождается шток 8 (рис. 3) гидрозамедлителя, который под действием пружины 5 (рис. 6) перемещается вверх и освобождает движок 7 (рис. 3) взрывателя.
Под действием поворотной пружины движок взрывателя перемещается в боевое положение. При этом поворотный контакт 20 замыкается с контактом 19 взрывателя, источник тока 11 подключается к электрической схеме взрывателя и замыкается электрическая цепь электровоспламенителя 21 .
За счет поворота движка 7 центральный капсюль-детонатор 24 с бойком 23 перемещается на ось симметрии взрывателя, а боковой капсюль-детонатор 24 устанавливается напротив боковой стенки кожуха 5 .
Через 5…10 с после подключения источника тока электрическая схема взрывателя выходит на режим ожидания цели.
При изменении магнитного поля Земли, вызываемого проходящей над миной целью (танк, БТР и т. п.), в индукционной катушке взрывателя наводится электрический сигнал, который после усиления и обработки в электронной схеме поступает на исполнительное устройство, вызывая срабатывание электровоспламенителя 21 . Форсом огня от электровоспламенителя происходит зажигание пиротехнического усилителя 22 и инициирование обоих капсюлей-детонаторов 24 взрывателя. Срабатывание бокового капсюля-детонатора обеспечивает пробитие боковой стенки кожуха 5 взрывателя, корпуса 17 (рис. 1) ВЗ и воспламенение пороха ВЗ 2 . Срабатывание центрального капсюля-детонатора обеспечивает метание бойка 23 (рис. 3), который пробивает дно кожуха 5 взрывателя и срезает крышку 3 (рис. 7) с жалом 4 . Давление пороховых газов ВЗ в полости кумулятивной облицовки 9 (рис. 1) приводит к перемещению вверх конической части корпуса мины с взрывателем на 25…30 мм без прорыва пороховых газов, чем обеспечивается разгон взрывателя и удаление маскировочного слоя из зоны формирования кумулятивной струи.
При срезании крышки 3 (рис. 7) жало 4 крышки накалывает и воспламеняет капсюль-воспламенитель 8 . Одновременно за счет перемещения крышки со штоками 5 вниз освобождается движок 12 , который под действием пружины 14 перемещается, устанавливая капсюль-детонатор 13 по одной линии с замедлителем 9 и передаточным зарядом 11 . Капсюль-воспламенитель 8 зажигает замедлитель, в конце горения которого форсом огня инициируется капсюль-детонатор 13 , вызывающий срабатывание передаточного заряда 11 . Передаточный заряд инициирует детонатор мины, который вызывает взрыв основного заряда ВВ мины.
В процессе взрыва из облицовки мины формируется кумулятивная струя, которая пробивает днище танка и выводит из строя его внутренние агрегаты и экипаж.
При срабатывании мины под гусеницей танка выбрасывания взрывателя и образования кумулятивной струи не происходит. Разрушение элементов ходовой части танка в этом случае происходит за счет фугасного действия при взрыве заряда ВВ мины.
МЕРЫ ПРЕДОСТОРОЖНОСТИ
К снаряжению, установке и снятию мин допускаются лица, изучившие устройство, принцип действия, правила обращения с минами и получившие инструктаж по мерам безопасности.
При обращении с миной необходимо всегда помнить, что взрыватель мины, переведенный в боевое положение, срабатывает:
от воздействия магнитного поля ферромагнитных предметов, перемещаемых вблизи мины, включая и небольшие по размерам (оружие, лопата, каска, стальной щуп и др.);
