от перемещения мины в магнитном поле Земли;

от воздействия магнитных полей, создаваемых транспортом, электроустановками, линиями электропередачи, радио– и радиолокационными станциями.

При установке мин средствами механизации минирования необходимо руководствоваться указаниями по мерам безопасности и о порядке заряда мин в заградители, изложенными в руководствах по материальной части и применению «Средства механизации минирования», кн. 1 и 2 (Воениздат, 1980).

Запрещается:

применять мины, имеющие механические повреждения или упавшие с высоты более 1,5 м;

применять в средствах механизации минирования мины, у которых высота выступания дистанционного (или пускового) механизма взрывателя больше глубины паза (вилки) ключа для ручного вырыва крышки;

устанавливать источник тока (активировать ампульный источник тока) во взрыватель при вывернутом или сработавшем (без крышки) дистанционном (или пусковом) механизме или когда рукоятка взрывателя переведена в боевое положение (зеленой поверхностью вверх);

вывертывать дистанционный (пусковой) механизм из взрывателя, снаряженного источником тока;

перемещать установленную мину;

подносить к мине металлические предметы (автомат, каску, лопату и др.) ближе, чем на расстояние вытянутой руки от взрывателя;

устанавливать мины ближе 200 м от линий электропередачи, электрофицированных железных дорог, радио– и радиолокационных станций.

ПОДГОТОВКА МИНЫ К УСТАНОВКЕ

Последовательность выполнения операций при подготовке мины к установке должна соблюдаться в строгом соответствии с требованиями настоящей инструкции.

Для подготовки мины к установке необходимо:

осмотреть мину на отсутствие механических повреждений и проверить комплектность;

проверить на соответствие установленного во взрыватель дистанционного механизма способу установки мин (при несоответствии дистанционный механизм заменить на пусковой);

снарядить мину детонатором;

активировать (пустить) ампульный источник тока (установить в мину сменный источник тока);

установить рукоятку перевода взрывателя мины в боевое положение.

Устанавливать сменный источник тока необходимо при отсутствии во взрывателе ампульного источника тока МЦ-0,7А, что указано на этикетке упаковки.

В этом случае взрыватели комплектуются элементами типа А-332, по одному элементу на взрыватель.

Для установки источника тока (рис. 9) необходимо:

убедиться, что рукоятка перевода взрывателя находится в транспортном положении;

вставить выступы ключа в углубления заглушки под источник тока;

вывернуть ключом заглушку;

установить элемент А-332 в заглушку выпуклой частью торца наружу;

завернуть ключом заглушку с источником тока до упора и проконтролировать, чтобы она не выступала за верхнюю плоскость взрывателя;

снять булавку с чеки дистанционного (пускового) механизма взрывателя;

снять чеку дистанционного (пускового) механизма.

Если во взрыватель установлен ампульный источник тока, то при подготовке мины к установке требуется его активация (пуск).

Для активации ампульного источника тока необходимо:

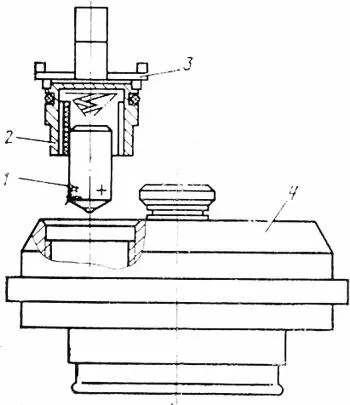

Рис. 9. Схема установки сменного источника тока:

1 – элемент А-332; 2 – заглушка; 3 – ключ; 4 – взрыватель

вырвать за красную петлю полиэтиленовую заглушку из гнезда источника тока;

вставить в гнездо заглушки источника тока крюкообразный конец ключа и прижать рукой другой его конец до упора в корпус взрывателя (рис. 10);

вынуть ключ из гнезда.

Для установки рукоятки перевода взрывателя мины в боевое положение необходимо:

снять пломбу со стопора рукоятки взрывателя;

развернуть ключом стопор против хода часовой стрелки до упора;

уложить рукоятку в гнездо зеленой поверхностью вверх (боевое положение);

законтрить рукоятку стопором путем поворота его ключом по ходу часовой стрелки.

Подготовка мин к установке проводится отделением из семи человек. Отделение делится на три расчета по два человека.

Первый расчет вскрывает ящики с минами, проверяет комплектность, проводит их осмотр и при необходимости замену механизмов перевода взрывателей (дистанционного на пусковой).

Второй расчет устанавливает во взрывателе мин источники тока (активирует ампульные источники тока) и снаряжает мины детонаторами.
