Министерство Обороны Российской Федерации: Противотанковая мина ТМ-89 инструкция по устройству и применению

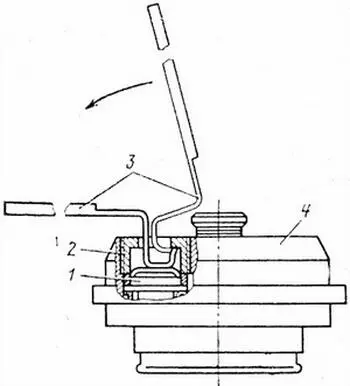

Рис. 10. Схема активации (пуска) ампульного источника тока:

1 – ампульный источник тока (элемент МЦ-0,7А); 2 – заглушка; 3 – ключ; 4 – взрыватель

Третий расчет относит подготовленные к установке мины на исходный рубеж, погрузочную площадку или укладывает мины в упаковку.

Командир отделения руководит работой расчетов, контролирует правильность, полноту и последовательность операций по подготовке мин.

При подготовке мин к установке средствами механизации все расчеты непосредственно перед загрузкой мин в контейнер (кассету) устанавливают рукоятки перевода взрывателей мин из транспортного положения в боевое.

Внимание!При подготовке мин к установке средствами механизации перед установкой рукоятки перевода взрывателей в боевое положение необходимо проверить высоту выступания ввернутого механизма (дистанционного или пускового) над крышкой взрывателя.

При подготовке мин к установке вручную перевод рукояток взрывателей из транспортного положения в боевое и вырыв крышки дистанционного (пускового) механизма осуществляются сапером самостоятельно непосредственно на месте установки.

УСТАНОВКА МИННЫХ ПОЛЕЙ

Из мин ТМ-89 устанавливаются противотанковые минные поля:

вручную – трех– и четырехрядные с шагом минирования 8…11 м в грунт или на грунт;

заградителем ГМЗ-3 – трехрядные с шагом минирования 10 м в грунт или на грунт;

вертолетом Ми-8Т, оборудованным ВМР-2, трех– или четырехрядные с шагом минирования 11 м на грунт.

Внимание!Независимо от способа установки подходить к мине, установленной в боевое положение, категорически запрещается.

Вручную мины могут устанавливатьсяна грунт и в грунт с маскировочным слоем не более 10 см.

Для установки мин необходимо:

отрыть в грунте лунку по размерам корпуса мины;

установить мину, подготовленную к установке, в лунку;

перевести рукоятку перевода взрывателя из транспортного положения в боевое;

снять чеку и сорвать ключом крышку дистанционного механизма, вытянув его нить на длину 0,5…1 м;

замаскировать мину грунтом;

покинуть место установки, при этом, удерживая в руке крышку дистанционного механизма, вытянуть нить на всю ее длину (4…5 м).

Через 20 с после вытягивания нити мина переводится в боевое положение.

Вручную строевым расчетом установка трех– и четырехрядного минного поля производится взводом саперов в соответствии с требованиями Руководства по устройству и преодолению инженерных заграждений и учетом требования мер безопасности настоящей инструкции.

При минировании одно отделение подносит подготовленные для установки мины с полевого склада на исходный рубеж, а два отделения производят установку.

Саперы переносят и устанавливают за один заход по две мины, которые раскладываются на исходном рубеже с шагом минирования 8…11 м. Установку мин и перевод их в боевое положение производят с первого (от противника) ряда при обратном движении.

Перевод мины в боевое положение в последующих рядах производят только после того, как саперы, установившие мины в предыдущих рядах, при отходе поравняются с устанавливающими.

Вручную по минному шнуру четырехрядное минное поле устанавливается отделением саперов, которое разбивается на расчеты по два человека. При установке применяется ориентирный знак длиной 4…5,5 м со световым сигналом. Шаг минирования 8…11 м.

Для исключения переползания саперов вблизи мин, установленных в боевое положение, и обеспечения безопасности минирование производится в следующем порядке:

командир отделения , имея при себе ориентирный знак, двигается вперед по компасу или на выбранный ориентир, при этом первый номер расчета, закрепив конец минного шнура на поясном ремне и взяв две мины, следует за ним. Движение продолжается до тех пор, пока шнур не растянется на всю длину. Затем первый номер расчета, отстегнув от пояса шнур, крепит его к земле, устанавливает первую мину на расстоянии 0,5 м от конца шнура, маскирует ее и переводит в боевое положение. В это время командир отделения перемещает ориентирный знак в сторону минирования на 8…11 м от шнура, что служит ориентиром и командой для начала движения первого номера второго расчета. В дальнейшем перестановка ориентирного знака ведется первыми номерами расчетов перед началом установки первой мины;
