Министерство Обороны Российской Федерации - Противотанковая мина ТМ-89 инструкция по устройству и применению

Электронный блок размещается внутри корпуса взрывателя. Несущим узлом блока является основание 4 (рис. 3), к которому крепятся с одной стороны печатная плата 12 с радиоэлементами, магнитопровод с индукционной катушкой датчика, а с другой стороны – корпус 10 предохранительно-исполнительного механизма взрывателя. Основание электронного блока жестко крепится к корпусу взрывателя посредством обжатия кожуха 5 . Для повышения механической прочности внутренний объем корпуса с электронным блоком залит пенополиуретаном.

Предохранительно-исполнительный механизм взрывателя предназначен для воспламенения пороха ВЗ и пуска ПИМ мины при срабатывании взрывателя, механического разрыва в огневых цепях взрыватель – ВЗ, взрыватель – ПИМ и для разрыва электрической цепи взрывателя в транспортном положении.

Предохранительно-исполнительный механизм состоит из корпуса 10 и движка 7 , в котором установлены капсюли-детонаторы 24 и поворотная пружина 6 . Центральный капсюль-детонатор закреплен в движке бойком 23 , а боковой – резьбовой втулкой 26 .

В корпусе предохранительно-исполнительного механизма размещены электровоспламенитель 21 , пиротехнический усилитель 22 , неподвижный штыревой контакт 19 и поворотный контакт 20 , имеющий механическую связь с движком 7 . В транспортном положении контакты 19 и 20 разомкнуты.

Вышибной заряд предназначен для удаления взрывателя и маскировочного слоя грунта из зоны формирования кумулятивной струи перед взрывом мины. Вышибной заряд 2 (рис. 1) состоит из дюралюминиевого корпуса 17 , снаряженного пороховым зарядом. Крепление ВЗ на взрывателе производится с помощью резинового кольца 10 .

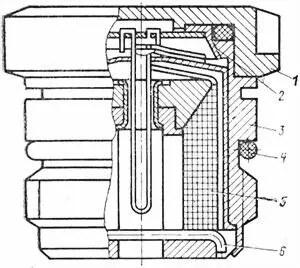

Рис. 4.Дистанционный механизм:

1 – крышка; 2 – колпачок; 3 – втулка; 4 – кольцо резиновое; 5 – катушка с нитью; 6 – скоба

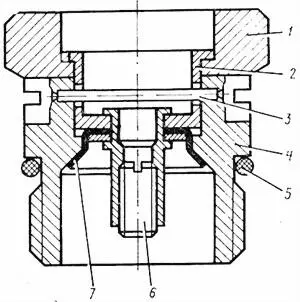

Рис. 5. Пусковой механизм:

1 – крышка; 2 и 4 – втулки; 3 – чека; 5 – кольцо резиновое; 6 – винт; 7 – колпачок

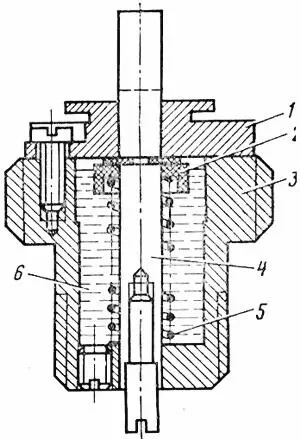

Рис. 6. Гидрозамедлитель:

1 – крышка; 2 – поршень; 3 – корпус; 4 – шток; 5 – пружина; 6 – каучук

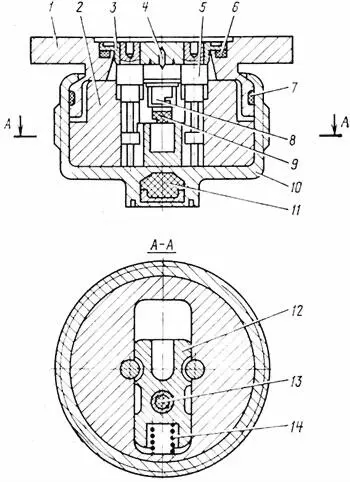

Рис. 7. Предохранительно-исполнительный механизм:

1 – втулка; 2 – корпус; 3 – крышка; 4 – жало; 5 – шток; 6 и 7 – кольца уплотнения; 8 – капсюль-воспламенитель; 9 – замедлитель; 10 – кожух; 11 – заряд передаточный; 12 – движок; 13 – капсюль-детонатор; 14 – пружина

Предохранительно-исполнительный механизм предназначен для инициирования детонатора мины (после срабатывания вышибного заряда) и обеспечения безопасности мины при хранении и транспортировании. Предохранительно-исполнительный механизм (рис. 7) состоит из втулки 1 , дюралюминиевой срезаемой крышки 3 , кожуха 10 с передаточным зарядом 11 . На срезаемой крышке закреплены стальное жало 4 и удерживающе-направляющие штоки 5 . Внутри ПИМ расположен корпус 2 , в котором установлены втулка 1 с капсюлем-воспламенителем КВ-Н-1 и замедлитель 9 . В пазе корпуса установлен движок 12 с капсюлем-детонатором 13 , поджимаемым пружиной 14 и удерживаемым от перемещения штоками 5 крышки 3 .

В транспортном положении за счет стопорения движка 12 обеспечивается механический разрыв огневой цепи на участках замедлитель – капсюль-детонатор и капсюль-детонатор – передаточный заряд.

Герметичность ПИМ обеспечивается резиновыми кольцами 6 и 7 .

Детонатор предназначен для инициирования заряда ВВ мины. Детонатор (рис. 1) состоит из дюралюминиевого корпуса 15 , снаряженного взрывчатым веществом 13 массой 0,14 кг. Для крепления в мине детонатор имеет фланец, образованный при завальцовке корпуса.

Структурная электрическая схема взрывателя (рис. 8) вырабатывает сигнал с индукционного датчика 1 , который разделяется частотными фильтрами 2 и 3 на две составляющие: инфранизкочастотного (ИНЧ) и звукового (ЗЧ) диапазонов, каждая из которых обрабатывается соответствующим каналом. Выходы каналов через схему 12 совпадения подключены на вход исполнительного устройства 13 . При совпадении во времени появляется сигнал, вызывающий срабатывание исполнительного устройства.
