Снизу на переднемъ концѣ шептала имѣется выступъ для постановки на предохранительный взводъ.

66. Автоматическiй спускъ(фиг. 56) служитъ для спусканiя курка при автоматической стрѣльбѣ. Онъ иметъ вырѣзъ для надѣванiя на шпильку шептала, выемъ для хода соска спускового крючка и пазъ для движенiя по шепталу. Скошенный переднiй верхнiй уголъ служитъ для упора выступа возвратнаго рычага при автоматической стрѣльбѣ.

Фиг. 56.

При автоматической стрѣльбѣ, при отводѣ спускового крючка назадъ, сосокъ крючка передвигаетъ автоматическiй спускъ впередъ, вслѣдствiе чего выступъ возвратнаго рычага, надавливая при опусканiи рычага впередъ на скошенный конецъ автоматическаго спуска, заставляетъ вмѣстѣ съ тѣмъ опуститься внизъ и шептало, которое и спускаетъ курокъ съ боевого взвода.

67. Предохранительный взводъ(фиг. 57) служитъ для устраненiя возможности случайно спустить курокъ съ боевого взвода. Онъ имѣетъ стебель и рукоятку. На стеблѣ имѣется выступъ, который, будучи повернутъ кверху, упирается въ выступъ шептала и препятствуетъ послѣднему опуститься внизъ и тѣмъ освободить курокъ съ боевого взвода.

Фиг. 57.

68. Переводчикъ(фиг. 57 и 58) находится у задней стѣнки спусковой скобы, служитъ для перевода отъ одиночной стрѣльбы къ автоматической; переднiй конецъ его можетъ или подниматься и входитъ во внутрь скобы или опускаться. Если переднiй конецъ опустится внизъ, то спусковой крючекъ не будетъ въ скобѣ имѣть полнаго движенiя, а если переводчикъ будетъ откинутъ къ верхней скобѣ, то крючекъ будетъ имѣть свободное движенiе внутри скобы, и это дастъ возможность перевести автоматическiй спускъ въ крайнее переднее положенiе, при которомъ для производства выстрѣла на него будетъ нажимать выступъ возвратнаго рычага.

Фиг. 58.

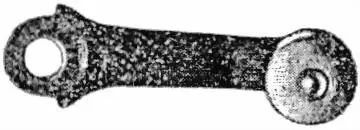

69. Рукоятка(фиг. 59) служитъ для вращенiя боевой оси, а вмѣстѣ съ тѣмъ для передвиженiя ствольной коробки со стволомъ.

Если подать рукоять назадъ, то она повернетъ боевую ось, а съ нею и подыметъ возвратный рычагъ и, стало быть, потянетъ назадъ стволъ со ствольною коробкою, сожметъ возвратную пружину и сдѣлаетъ все то, что дѣлаетъ при выстрѣлѣ отдача. Рукояткою дѣйствуютъ когда нужно произвести первое заряжанiе. Рукоятка имѣетъ круглую дыру для надѣванiя на боевую ось; выступъ для вращенiя боевой оси и шаровидную ручку.

Фиг. 59

Фиг. 60.

70. Соединительный винтъ(съ рукояткой) (фиг. 60) служитъ для соединенiя приклада съ коробомъ.

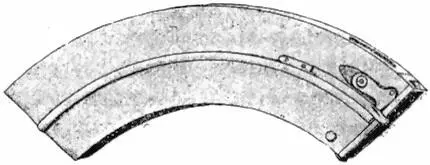

71. Патронная обойма(фиг. 61) назначена для помѣщенiя 25 патроновъ; она состоитъ изъ коробки, пустой внутри, съ концевъ открытой. Вѣсъ обоймы безъ патроновъ 89½ золот., а съ 25 патронами 2½ фун. Снаружи, на той стѣнкѣ, которая при стрѣльбѣ будетъ слѣва отъ стрѣляющаго, приклепана пластинчатая пружинаи крючекъ(фиг. 62) съ зубомъ для задержанiя этой пружины. Эта боковая пружина служитъ для задержки патроновъ въ обоймѣ. Сзади и спереди обоймы имѣются два выступа для прочнаго укрѣпленiя обоймы въ прiемникѣ. При вставленiи обоймы въ прiемникъ крючекъ, попадая въ пазъ прiемника, отходитъ назадъ и автоматически освобождаетъ боковую пружину, отчего патроны будутъ выходить изъ обоймы. При вставленiи обоймы въ прiемникъ переднiй выступъ обоймы войдетъ въ переднiй вырѣзъ приемника, а заднiй — будетъ захваченъ и удержанъ на мѣстѣ защелкою, находящеюся въ прiемникѣ. Для подачи патроновъ, внутри обоймы помѣщается колѣнчатая пружина(фиг. 63), къ концамъ которой прикрѣплены: сверху пластинка (фиг. 64) а снизу — подаватель (фиг. 65). Верхняя пластинка образуетъ стѣнку и закрываетъ верхнее отверстiе обоймы, а подаватель прилегаетъ къ патронамъ и толкаетъ ихъ къ нижнему отверстiю. Обойму снаряжаютъ руками или снаряжателемъ.

Фиг. 61.
