Фиг. 30.
44. Выбрасыватель(фиг. 31) служитъ для извлеченiя гильзы или патроновъ изъ патронника. Онъ имѣетъ сверху зацѣпъ , которымъ захватываетъ за закраину гильзы; — дыру для шпильки, служащей ему осью вращенiя, и внизу оканчивается головкойсъ двумя плечиками, изъ которыхъ короткое служитъ для поворачиванiя выбрасывателя при ударѣ его объ упоры отражателя, а длинное плечо — для опусканiя отражателя внизъ, чтобы освободить короткое плечо выбрасывателя.
Фиг. 31.
45. Выбрасывательсвоимъ зацѣпомъ помѣщается въ вырѣзѣ, внизу задняго обрѣза ствола, и при введенiи патрона въ патронникъ къ этому концу выбрасывателя плотно прилегаетъ закраина шляпки патрона. При движенiи ствола назадъ головка выбрасывателя, отходя со стволомъ, встрѣтивъ упоръ отражателя, приостанавливается, отчего выбрасыватель поворачивается и зацѣпомъ выталкиваетъ изъ патронника гильзу, которая, ударившись о зубъ затвора, вываливается внизъ и черезъ нижнее окно выпадаетъ на землю впередъ.
Въ то же время, при поворотѣ выбрасывателя длинное плечо его головки упирается въ отражатель и, надавливая на него, опускаетъ его внизъ, такъ какъ пружина отражателя сжимается и даетъ ходъ отражателю. При этомъ выбрасыватель освобождается изъ за упора отражателя.

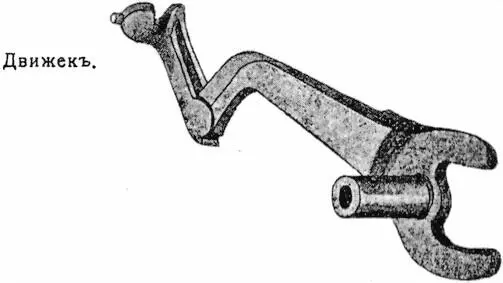

41. Шатунъ съ движкомъ(фиг. 32) служитъ для передвиженiя патрона изъ ствольной коробки въ патронникъ и для открыванiя нижней крышки. Онъ иметъ вилку съ трубкой и движекъ.
Вилка служитъ для вращенiя шатуна и для открыванiя нижней крышки; она обхватываетъ выступъ, имѣющiйся на замочной коробкѣ.
Фиг. 32.
Трубка служитъ для соединенiя шатуна съ ушками ствольной коробки посредствомъ пружинной чеки.
47. Къ шатуну на шарнирѣ прикрепленъ движекъ. Движекъимѣетъ головку съ соскомъ съ правой стороны и вырѣзомъ спереди. Вырѣзъ ходитъ по малому гребню затвора, а сосокъ входитъ въ продольный его пазъ. Назначенiе движка — досылать патроны въ патронникъ.
III. Затворъ.

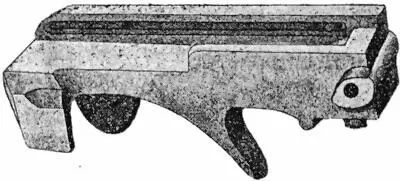

48. Затворъ(фиг. 33) служитъ для запиранiя ствола при выстрѣлѣ, онъ имѣетъ каналъ трехъ дiаметровъ: первый — для помѣщенiя стебля и бойка ударника, второй для помѣщенiя пружины, третiй для вѣнчика ударника.
Верхняя часть затвора имѣетъ видъ платформы , по которой движется патронъ въ патронникъ; по бокамъ платформы затворъ имѣетъ два гребня — длинный и короткiй; вдоль длиннаго гребня съ внутренней стороны имѣется продольный пазъ , — для направленiя соска движка; короткiй гребень входитъ въ вырѣзъ движка.
Фиг. 33.
Съ правой стороны затворъ имѣетъ шипъ, который ходитъ по пазамъ направляющей планки и служитъ для подниманiя и опусканiя затвора. Снизу затвора имѣется желобъ съ зубомъ , о который ударяются гильзы при выбрасыванiи ихъ изъ патронника. Сзади зуба находится поперечный выступъ съ вырѣзомъ, — для помѣщенiя пружинной части винта ударника; а на концѣ задней части затвора завинтованный выступъ , — для того же винта. Сзади поперекъ затвора — дыра для помѣщенiя чеки затвора(фиг. 34).
Фиг. 34.
Чека.
Фиг. 35.

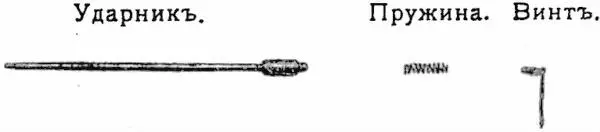

49. Ударникъслужитъ для воспламененiя капсюля; онъ имѣетъ стебель , оканчивающiйся бойкомъ, вѣнчикъ съ гнѣздомъ для винта ударника и хвостъ .
На стебель надѣвается спиральная пружина , которая заставляетъ ударникъ отходить назадъ (фиг. 35).
IV. Прикладъ съ замочнымъ и спусковымъ механизмами.
50. Прикладъ(фиг. 36) назначенъ для упора ружья въ плечо, при стрѣльбѣ. Вверху затылка приклада, на шарнирѣ, прикрѣпленъ наплечникъ (фиг. 37), который при стрѣльбѣ откидывается кверху и накладывается на плечо, а когда нѣтъ стрѣльбы опускается внизъ къ затылку приклада. Наплечникъ удерживается въ приданномъ ему положенiи пружиною, которая винтомъ прикрѣплена къ личинкѣприклада (фиг. 38, 39 и 40).
