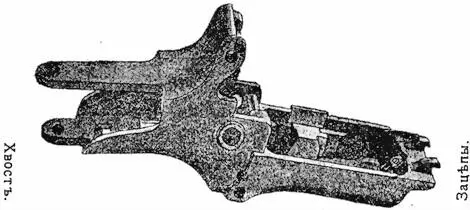

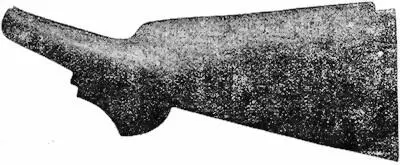

51. На прикладъ надѣта и скрѣплена съ нимъ замочная коробка(фиг. 33) посредствомъ хвостового винта.
Фиг. 41.
Замочная коробка служитъ для помѣщенiя замочнаго и спускового механизмовъ.
Спереди, сверху на ней два крючка-зацѣпа , которые служатъ для соединенiя коробки съ коробомъ, входя въ прорѣзи дна короба.
Фиг. 42.

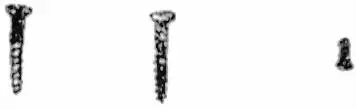

Сзади замочная коробка имѣетъ два хвоста , между которыми помѣщается шейка приклада. Замочная коробка соединяется съ прикладомъ посредствомъ хвостового винта(фиг. 42). Въ нижнемъ хвостѣ имѣется щель для помѣщенiя упора.
Средняя часть коробки служитъ упоромъ для останова при отходѣ ствольной коробки со стволомъ. Въ верхней части имѣются двѣ дыры для соединительнаго винта, служащаго для соединенiя замочной коробки съ коробомъ.
Въ боковыхъ стѣнкахъ замочной коробки имѣются дыры , черезъ которыя проходитъ боевая ось, на которую надѣвается рукоятка, рычагъи курокъ. Въ тѣхъ же стѣнкахъ — ниже — дыры для предохранительнаго взвода и внизу — дыры для пружинной чеки нижней крышки. Эта крышка закрываетъ замочную коробку до заряжанiя. По срединѣ и сверху, стѣнки замочной коробки (удерживающiя отдачу) наглухо соединены болтомъ, который вмѣстѣ съ тѣмъ ограничиваетъ опусканiе возвратнаго рычага и курка.

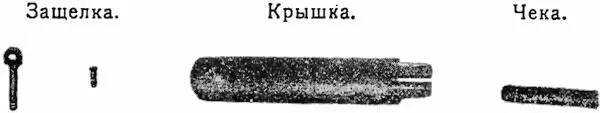

52. Внутризамочной коробки, въ передней стѣнкѣ, винтомъ прикрѣплена пружинная защелка, служащая для запиранiя нижней крышки(фиг. 43).
Фиг. 43.

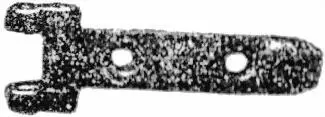

Въ средней части съ лѣвой стороны имѣется вдвижной выступъ(фиг. 44), служащiй основанiем вращенiя вилки шатуна. При вращенiи шатуна конецъ вилки упирается на нижнюю крышку и открываетъ ее. Такимъ образомъ при первомъ заряжанiи нижняя крышка открывается и черезъ нижнее окно вываливаются гильзы.
Фиг. 44.
Съ наружной стороны на лѣвой стѣнкѣ имеются надписи:
Огн.и кур.для обозначенiя постановки предохранительнаго взвода [2] На нѣкоторыхъ ружьяхь-пулеметахъ поставлено: Syr. — Rf. или K. O.
.

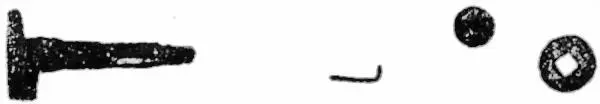

53. Боевая ось(фиг. 45) поворачиваетъ возвратный рычагъ и служитъ осью вращенiя курка. Она имѣетъ головку съ выступомъ, который не даетъ рукояткѣ вращаться кругомъ. Ось имѣетъ граненую часть , на которую надѣвается возвратный рычагъ, и круглую — для надѣванiя курка. Кончается ось завинтованнымъ концомъ , на который надѣвается шайба и навинчивается гайка.
Фиг. 45.

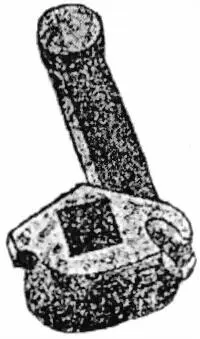

54. Возвратный рычагъ(фиг. 46) служитъ для сжиманiя возвратной пружины и для подачи ствольной коробки со стволомъ впередъ. Онъ имѣетъ квадратную дыру для надѣванiя на боевую ось, головку , которая, входя въ пазъ хвостовой планки ствольной коробки, соединяетъ рычагъ съ коробкою, и — сверху сзади проушины — для соединенiя рычага со стержнемъ возвратной пружины. Снизу рычагъ имѣетъ выступъ , которымъ онъ отводитъ ползунъ спускового механизма впередъ и который при автоматическомъ огнѣ надавливаетъ на автоматическiй спускъ.
Фиг. 46.
55. Курокъ(фиг. 47) назначенъ для производства удара по ударнику для воспламененiя капсюля патрона, Онъ имѣетъ круглое отверстiе для надѣванiя на боевую ось; головку , которая бьетъ по ладыжкѣ ствольной коробки и которая, скользя по полукруглому скосу хвостовой планки, взводитъ курокъ на боевой взводъ. Сзади курокъ имѣетъ проушины для соединенiя курка со стержнемъ боевой пружины. Снизу курокъ имѣетъ выступъ — боевой взводъ.
