Офицерская Стрѣлковая Школа - Наставленiе для обученiя стрѣльбѣ изъ ружья-пулемета образца 1902 года

Фиг. 47.

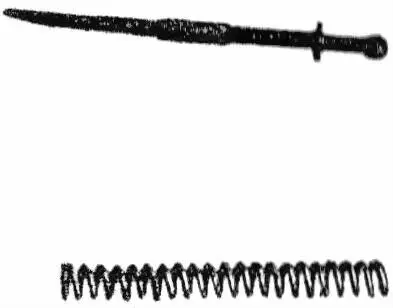

56. Стержень возвратной пружины(фиг. 48) служитъ для сжиманiя возвратной пружины; онъ имѣетъ головку съ цапфами (плечиками) для соединенiя съ возвратнымъ рычагомъ, вѣнчикъ для упора верхняго конца пружины; стебель — для надѣванiя пружины и на заднемъ концѣ — скосъ для прохода въ дыру упора.

57. Возвратная пружина(спиральная) служитъ для посланiя ствольной коробки со стволомъ впереди (фиг. 48).

Фиг. 48.

Фиг. 49.

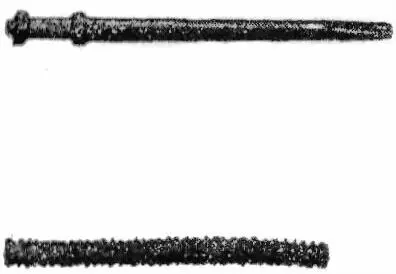

58. Стержень боевой пружины(фиг. 49) служитъ для сжиманiя боевой пружины. Онъ имѣетъ головку съ цапфами — для соединенiя съ куркомъ, вѣнчикъ — для упора верхняго конца боевой пружины, стебель — для надѣванiя пружины и на заднемъ концѣ скосъ для прохода въ дыру упора.

59. Боевая пружина(фиг. 49) (спиральная) служитъ для сообщенiя курку быстраго вращения, необходимаго для сильнаго удара по капсюлю.

Фиг. 50.

60. Упоръ(фиг. 50) служитъ для упора боевой и возвратной пружинъ. Онъ имѣетъ лапку , которой входитъ въ щель замочной коробки; двѣ дыры съ уступами — дыры для прохода скошенныхъ концовъ стержней, а уступы для упора пружины.

61. Спусковой механизмъ(фиг. 50) служитъ для удержанiя курка на боевомъ взводѣ. Онъ состоитъ изъ спускового крючка, шептала, ползуна, автоматическаго спускаи двухъ спиральныхъ пружинъ(пружины шептала и спускового крючка). Всѣ эти части собраны въ одно и прикрѣпляются къ спусковой скобѣ шпильками.

Фиг. 51.

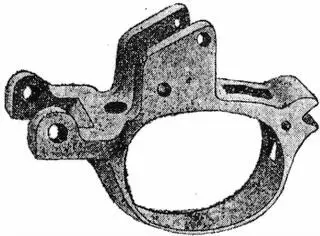

62. Спусковая скоба(фиг. 52) имѣетъ двѣ стойки , между которыми и помѣщенъ весь механизмъ. На спусковой скобѣ спереди ушки съ дырами для соединенiя съ замочной коробкой. Сверху гнѣздо для помѣщенiя конца спиральной пружины. Снизу имѣется скоба для предохраненiя отъ нечаяннаго нажатiя на спусковой крючекъ. Сзади щель для помѣщенiя переводчика и дыры для шпильки переводчика. Тамъ же зарѣзъ , для соединенiя скобы съ замочной коробкой.

Фиг. 52.

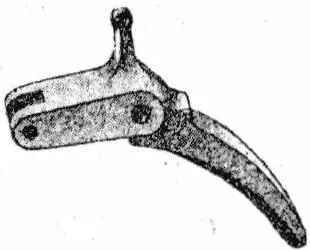

63. Спусковой крючекъ(фиг. 53) служитъ для опусканiя ползуна и тѣмъ для спусканiя курка съ боевого взвода. Онъ имѣетъ спереди проушины для соединенiя съ ползуномъ посредствомъ шпильки и сверху имѣетъ сосокъ , служащiй для передвиженiя впередъ и назадъ автоматическаго спуска. Снизу — гнѣздо для конца спиральной пружины.

Фиг. 53.

64. Ползунъслужитъ (фиг. 54) для опусканiя шептала внизъ, для производства одиночнаго выстрѣла. Онъ имѣетъ дыру для шпильки, которая соединяется со спусковымъ крючкомъ; въ средней части имѣется зарѣзъ , которымъ онъ заскакиваетъ за шептало. На заднюю плоскость ползуна упирается выступъ возвратнаго рычага, который при вращенiи рычага назадъ отводитъ ползунъ впередъ и тѣмъ расцѣпляетъ его съ шепталомъ. Сзади, внизу имѣется ушко для прикрѣпленiя конца спиральной пружины, соединяющей ползунъ съ шепталомъ.

Фиг. 54.

65. Шептало(фиг. 55) служитъ для удержанiя курка на боевомъ взводѣ; оно имѣетъ: квадратную дыру , въ которую проходитъ ползунъ; сверху — выступъ (собственно шептало), служащее для удержанiя курка на боевомъ взводѣ; сзади — дыру для шпильки, соединяющей шептало со стѣнками спусковой скобы; внизу сзади — ушко для спиральнойпружины, соединяющей шептало съ ползуномъ. Пружина эта, дѣйствуя на шептало и ползунъ, заставляетъ шептало постоянно стремиться подняться кверху, а ползунъ — притянуться къ шепталу.

Фиг. 55.
