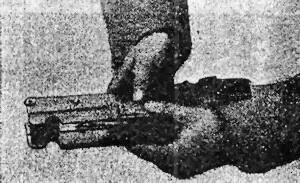

5) Разобрать затворъ.Взявъ затворъ въ лѣвую руку, большой палецъ наложить на хвостъ ударника. Двумя пальцами правой руки взять за головку пружины винта (фиг. 7), приподнять ее кверху и отвинтить, вращая справа на лѣво. Затѣмъ вынуть ударникъ изъ канала затвора. Снять спиральную пружинку съ ударника.

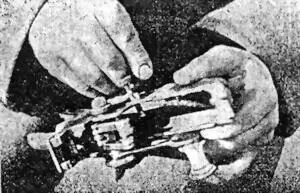

6) Отдѣлить направляющую планку.Положить кожухъ, чтобы планка была сверху; правой рукой приподнять рукоятку винта, отвинтить его справа на лѣво и вынуть. Открыть верхнюю крышку, пропустить четыре пальца лѣвой руки въ верхнее окно короба, большой палецъ наложить сверху на планку (фиг. 8). Небольшимъ усилiем приподнять планку кверху, придерживая ее большимъ пальцемъ. Вынуть планку, подавая ее назадъ. Снять личинку съ планки, для чего взять за головку личинки и повертывая вынуть ее.

Фиг. 7.

Фиг. 8

Вынуть спиральную пружинку изъ гнѣзда планки. Взять двумя пальцами за конецъ пружины и вытянуть ее.

Примѣчанiе. При полной разборкѣ вынуть еще колѣнчатую пружину, для чего отвинтить винты ея.

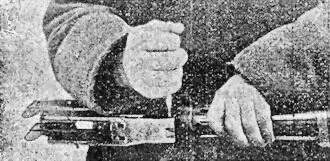

7) Отнять отражатель съ пружиною отражателя.Положить коробъ на лѣвую сторону. Сжать плоскогубцами (фиг. 9) пружинную чеку за головку, вытянуть ее вверхъ. Послѣ того повернуть коробъ прицѣломъ кверху, открыть верхнюю крышку, вынуть двумя пальцами отражатель и вынуть пружину отражателя черезъ верхнее окно (фиг. 10).

Фиг. 9.

Фиг. 10

8) Отнять подаватель и задержку ствольной коробки:

а) Вынуть ось подавателя. Положить коробъ на правую сторону. Вытащить плоскогубцами малую проволочную чеку изъ передней части оси подавателя, затѣмъ легкимъ ударомъ молотка постучать по передней части оси подавателя такъ, чтобы переднiй конецъ оси сравнялся со стѣнкой прiемника. Пропустить четыре пальца лѣвой руки черезъ нижнее окно короба, отвести подаватель влѣво до отказа и придержать его.

Взять шпильку и поставить ее на переднiй конецъ оси и легкимъ ударомъ молотка вытолкнуть ось до половины. Затѣмъ нажать большимъ пальцемъ лѣвой руки на переднюю часть подавателя книзу, а двумя пальцами правой руки вытянуть ось.

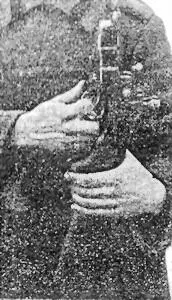

б) Вынуть подаватель , для чего сильнее нажать пальцами на него (фиг. 11).

Фиг. 11.

в) Вынуть пружину подавателя .

г) Вынуть задержку ствольной коробки съ ея пружиной .

д) Снять пружину задержки .

9) Отдѣлить нижнюю крышку.Вытолкнуть сначала пружинную чеку, для чего ударить по головѣ чеки деревяннымъ молоткомъ, а затѣмъ наставить шпильку на чеку, вытолкнуть чеку и вынуть крышку.

10) Вынуть предохранительный взводъ(фиг. 12). Взявшись за головку предохранительнаго взвода, вращать его влѣво такъ, чтобы выступы предохранительнаго взвода пришлись напротив сдѣланнаго для нихъ вырѣза и вынуть предохранитель.

Фиг. 12.

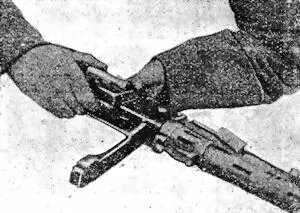

11) Отнять спусковой механизмъ.Прежде всего обратить вниманiе, чтобы курокъ и рычагъ были спущены. Для выниманiя взять прикладъ въ лѣвую руку, пропустить пальцы правой руки въ предохранительную спусковую скобу и оттянуть переднюю часть спусковой скобы внизъ на себя (фиг. 13), потомъ подать ее немного впередъ и затѣмъ вынуть скобу со спусковымъ механизмомъ.

Фиг. 13.

12) Отдѣлить прикладъ отъ замочной коробки.Взять прикладъ лѣвой рукой за шейку, правой рукой отверткой (поставить ее отвѣсно) вывинтить хвостовой винтъ. Затѣмъ легкимъ ударомъ деревянной колотушки ударить по прикладу, чтобы вытолкнуть прикладъ изъ пазовъ замочной коробки.

13) Болѣе подробную разборку разрѣшается производить при офицерѣ или унтеръ-офицерѣ. При такой подробной разборкѣ, чаще всего придется вывинчивать винты и выталкивать оси и шпильки для отдѣленiя частей. При вывинчиванiи нужно отвертку ставить отвѣсно; при выталкиванiи шпилекъ и осей пользоваться выколотками, причемъ ставить выколотки прямо по направленiю шпилекъ или осей и дѣлать по нимъ легкiе удары деревяннымъ молоткомъ.
