Офицерская Стрѣлковая Школа - Наставленiе для обученiя стрѣльбѣ изъ ружья-пулемета образца 1902 года

Фиг. 7

Фиг. 8

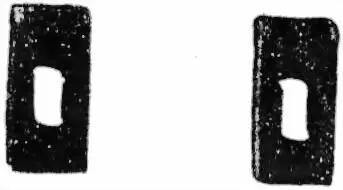

Фиг. 9.

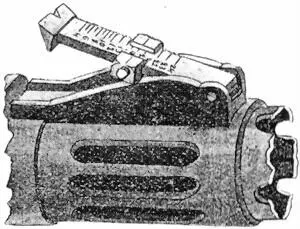

11. Прицѣлъ(фиг. 10) состоитъ изъ прицѣльной колодки, прицѣльной рамки, пружины ея, (фиг. 11.) винта прицѣльной рамки и хомутика со спиральною пружиною и съ двухголовымъ стержнемъ .

Фиг. 10.

Фиг. 11.

Фиг. 12.

12. Прицѣльная колодкаимѣетъ двѣ стойки съ кривою поверхностью и ушки съ дырами , въ которыя ввинчивается винтъ прицѣльной рамки. (Фиг. 12).

13. Прицѣльная рамкаслужитъ для прицѣливанiя. Она имѣетъ головку съ прорѣзью, дѣленiя съ цифрами и на концѣ дыру для винта рамки. На прицѣльной рамкѣ дѣленiя нанесены въ сотняхъ шаговъ. По лѣвой сторонѣ прицѣльной рамки сдѣлана нарѣзка , въ которую входитъ стержень хомутика.

14. На рамку надѣвается прицѣльный хомутикъсъ пружиноюи съ двухголовымъ стержнемъ(фиг. 13, 14 и 15).

Если нажать на правую головку (выдающуюся), то зубецъ лѣвой головки стержня выйдетъ изъ нарѣзки рамки и освободитъ хомутикъ, который можно тогда передвигать вдоль рамки.

Фиг. 13.

Прицѣльн. хомутикъ

Фиг. 14.

Поперечный разрѣзъ прицѣльной рамки съ надѣтымъ хомутикомъ

Фиг. 15.

Двухголовной стержень

15. Коробъимѣетъ видъ ящика, который служитъ для помѣщенiя ствола со ствольной коробкой и другими частями къ нимъ присоединенными.

16. Коробъимѣетъ завинтованный пенекъ ( переднiй конецъ ), который ввинчивается въ кожухъ и снизу закрѣпляется винтомъ. Правильность скрѣпленiя кожуха съ коробомъ опредѣляется совпаденiемъ черточекъ, имѣющихся на кожухѣ и коробѣ сверху.

17. Сверху коробъ имѣетъ верхнее окно и выступъ для запиранiя верхней крышки, а спереди ушки для ея прикрѣпленiя.

18. Спереди коробъ имѣетъ вдвижную стѣнку (фиг. 16), въ ушкахъ которой помѣщается отражатель.

19. Снизуна днѣ короба впереди имѣется вырѣзъ для помѣщенiя пятки пружины отражателя; въ средней части двѣ прорѣзи , въ которыя входятъ зацѣпы замочной коробки, служащiе для соединенiя короба съ прикладомъ, и тамъ же нижнее окно , черезъ которое вываливаются стрѣлянныя гильзы; затѣмъ на заднемъ концѣ въ стѣнкѣ короба два выема для помѣщенiя боевой оси.

Фиг. 16.

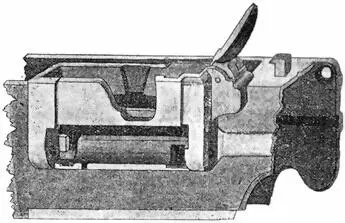

20. Съ лѣвой стороны короба имѣется прiемникъ(фиг. 17), составляющiй одно цѣлое съ коробомъ.

Фиг. 18.

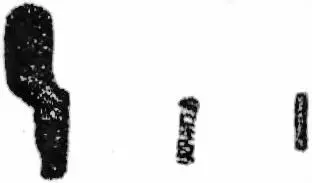

Въ прiемникѣ, сверху, — окно для вставленiя обоймы съ патронами. Чтобы обойма крѣпко держалась въ прiемникѣ, въ задней стѣнкѣ его помѣщена защелкасо спиральной пружиной(фиг. 18), а въ передней стѣнкѣ сдѣланъ вырѣзъ для помѣщенiя выступа обоймы. Для шпильки защелки въ задней стѣнкѣ прiемника — двѣ дыры .

Фиг. 17.

21. Наружная боковая стѣнка прiемника вдвижная и наглухо съ нимъ соединена заклепками. Въ этой стѣнкѣ въ срединѣ имѣется выемъ для помѣщенiя боковой пружины обоймы. Сзади съ внутренней стороны имѣется пазъ для отпиранiя крючка обоймы.

22. Въ прiемникѣ помѣщается подавательсъ задержкой ствольной коробки. Въ передней и задней стѣнкахъ прiемника — дыры для оси подавателя, а въ нижней части окна — вырѣзъ для конца пружины подавателя.
