Владимир Кофман - Линейные корабли типов «Лайон» и «Вэнгард»

Важным новшеством стал броневой пояс в оконечностях, отчасти возвращавший "Вэнгард" от схемы "все или ничего" к традиционной англо-германской схеме бронирования. Правда, большая длина и плотная весовая нагрузка не позволили обеспечить большую толщину защиты оконечностей. Она официально называлась "противоосколочной" и состояла из листов нецементированной брони толщиной 51-64 мм, прикрывавших пространство по внешнему борту между нижней и средней палубами. Пояс в носу имел высоту 2,45 м и заканчивался на расстоянии 3,5 м от форштевня; в корме он был шире - 3,4 м и прикрывал рулевые отсеки, причем форма корпуса позволила придать ему в корме сильный наклон верхней кромкой наружу, что обеспечивало невыгодные для снарядов углы встречи на средних и больших дистанциях. Дополнением являлись 25-мм переборки. В целом прикрытие оконечностей обеспечивало защиту от осколков снарядов и бомб, взрывающихся у борта и локализовало повреждения от попаданий в носовую или кормовую часть корпуса. Опыт войны показал, что "мягкие" оконечности могут быть превращены буквально в решето даже без прямого попадания, причем поперечные водонепроницаемые перегородки не ограничивают затопления, поскольку сами могут быть легко пробиты осколками. Кроме того, даже тонкие листы на "Вэнгарде" обеспечивали некоторую защиту от легких орудий. При угле встречи 90 Гр. 64-мм нецементированная броня защищала от 6-дюймовых пушек с 100 - 110 каб., а от 120 мм - с 35 - 64 каб (в зависимости от конкретной модели орудий). На первый взгляд бронирование кажется недействительным, поскольку не предохраняет от попаданий на боевых дистанциях с крейсеров и эсминцев соответственно, однако следует учитывать, что, во-первых, речь идет о бронебойных снарядах с замедлением, составляющих малую часть боекомплекта легких судов, а, во-вторых, реальный угол встречи снаряда с бортом в оконечностях, имеющим сложную форму, крайне редко бывает близок к прямому. Так что приведенные выше дистанции следует сократить как минимум на треть, а при острых курсовых углах резко возрастает вероятность рикошетов. Но, главное, даже 51 - 63 мм броня надежно прикрывает от фугасных снарядов средних калибров с головным взрывателем - наиболее неприятного для надстроек и других небронированных частей кораблей любого размера вида боеприпасов, если он попадает в достаточном количестве.

Горизонтальная защита оконечностей состояла из броневых палуб по уровню верхней кромки носового и кормового поясов. Толщина ее передней части в пределах продолжения главного пояса (от носового траверза до конца 280-мм брони) составляла 125 мм, а далее палуба утоньшалась до 64 мм на всем протяжении переднего пояса, т.е. до 3,5 м от форштевня. Она была выполнена максимально водонепроницаемой, с очень ограниченным числом люков; единственным большим вырезом являлась якорная шахта. В корме палуба выглядела более мощной, поскольку здесь она прикрывала такие уязвимые места, как рулевое управление, валопроводы и отчасти винты. Толщина ее составляла 114 мм - лишь немного меньше, чем над машинами и котлами. Заканчивалась палуба броневым траверзом толщиной 100 мм, представлявшим собой заднюю стенку рулевого отделения. Суммируя сказанное, можно отметить, что защита оконечностей "Вэнгарда", в особенности горизонтальная, являлась наиболее продуманной и мощной среди всех современных линкоров, имевших весьма "мягкие" нос и корму. В сущности, практически весь дополнительный вес защиты пришелся на усиление бронирования оконечностей и местную защиту, зато у линкора значительно увеличился запас плавучести за счет хорошо прикрытых броней отсеков на уровне ватерлинии в носу и корме.

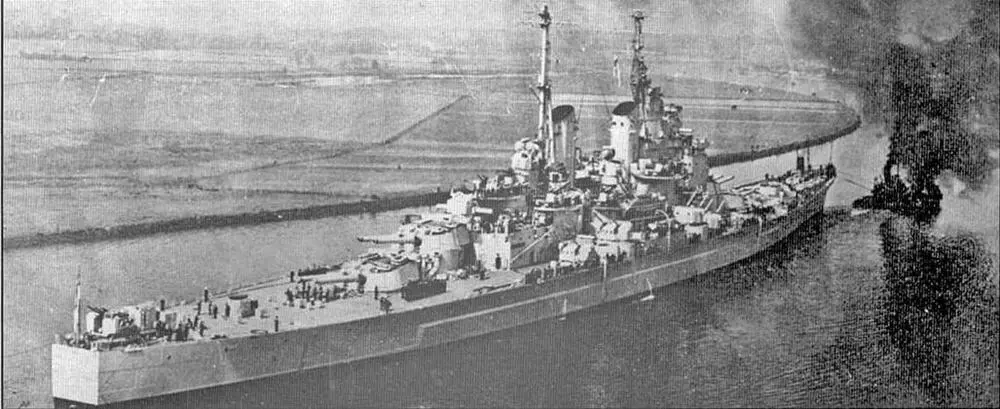

"Вэнгард" покидает верфь, 1946 год

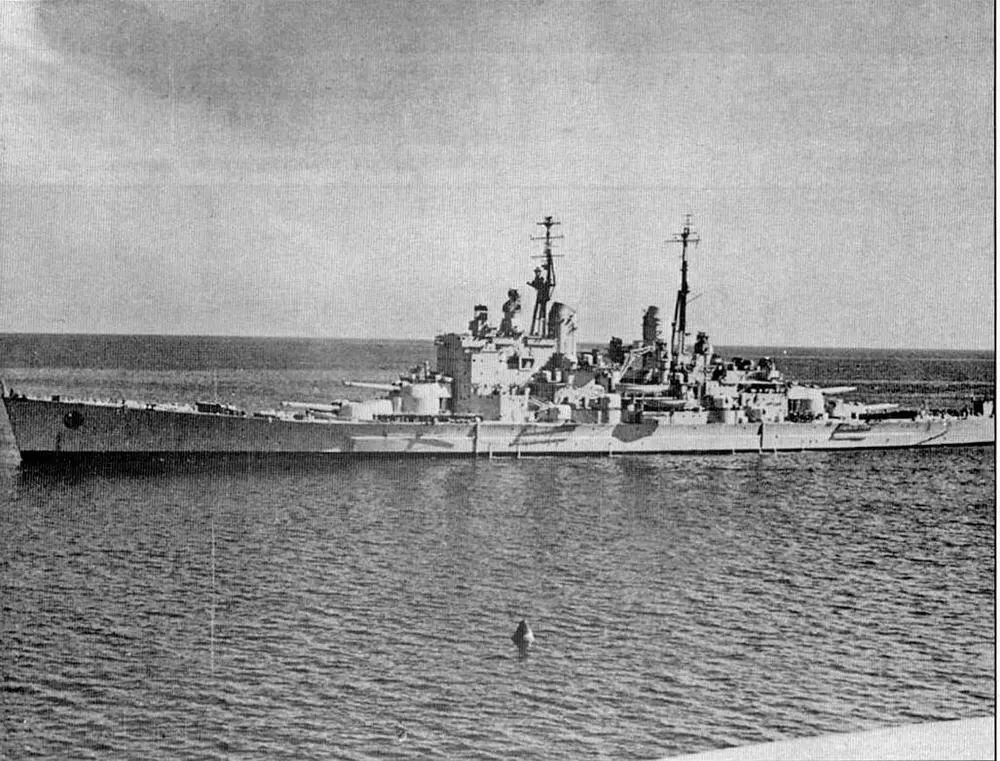

"Вэнгард" на стоянке

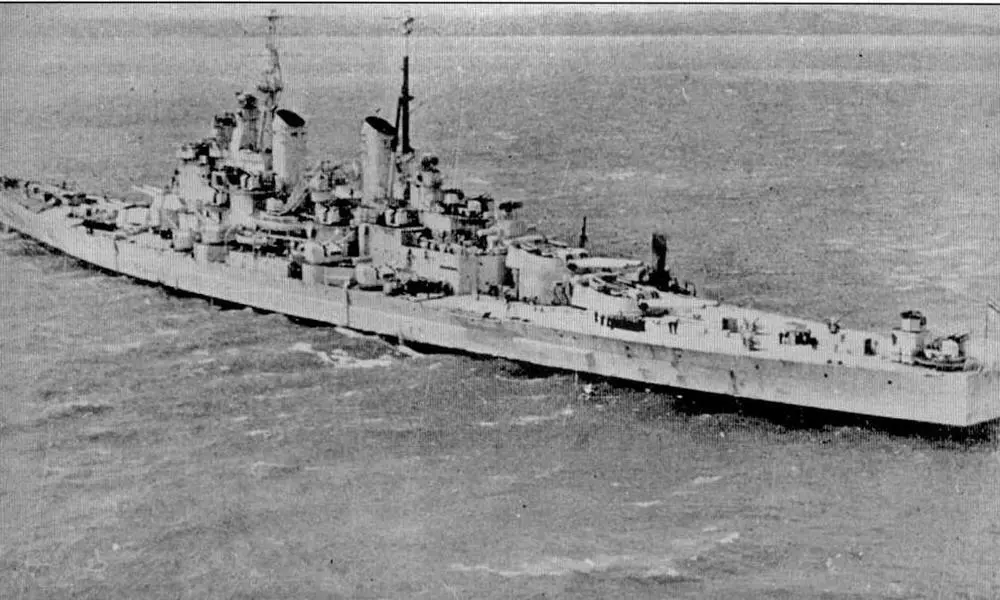

"Вэнгард" в 40-е годы

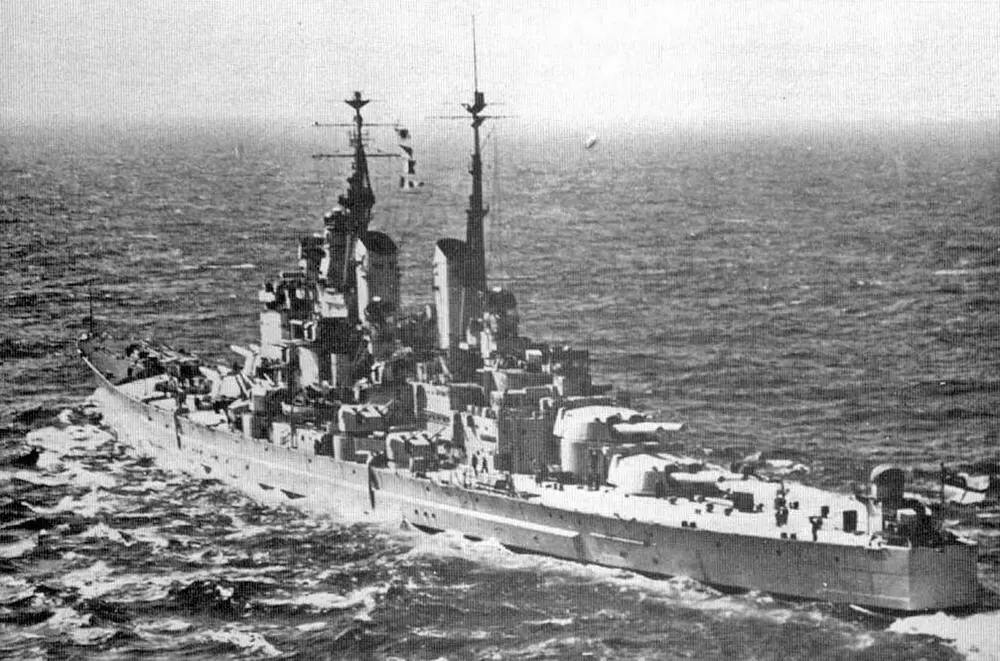

"Вэнгард" в сентябре 1948 года

Еще одним важным улучшением стало дополнительное местное бронирование погребов боезапаса при помощи продольных переборок из 37-мм нецементированной стали. Оно стало следствием попадания, полученного "Принс оф Уэллс" в бою с "Бисмарком" в 1940 г., когда 380-мм снаряд с последнего прошел под водой и попал ниже главного боевого пояса. Снаряд пробил обшивку борта и все легкие переборки ПТЗ, уткнувшись в главную 44-мм броневую противоторпедную переборку. По счастью для англичан, он не взорвался, но специалисты ясно представили себе те последствия, к которым могли привести раскаленные осколки в районе погребов. Поэтому на 3 кораблях серии "Кинг Джордж V" (кроме потопленного в конце 1941 г. "Принс оф Уэллс" и головного корабля серии) были дополнительно смонтированы 37-мм переборки в зоне хранилищ зарядов главного и вспомогательного калибров. Аналогичные переборки были включены в проект "Вэнгарда" еще в ходе его постройки.
