Владимир Кофман - Линейные корабли типов «Лайон» и «Вэнгард»

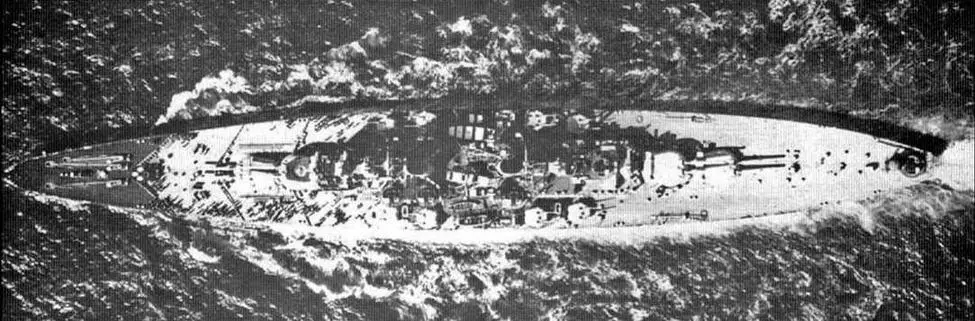

"Вэнгард" с высоты птичьего полета фото - сентябрь 1948 года

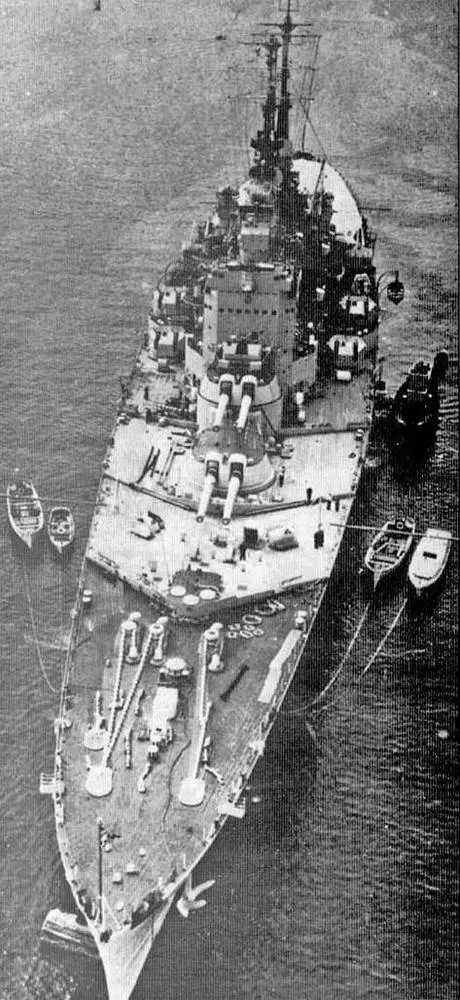

- дата неизвестна,

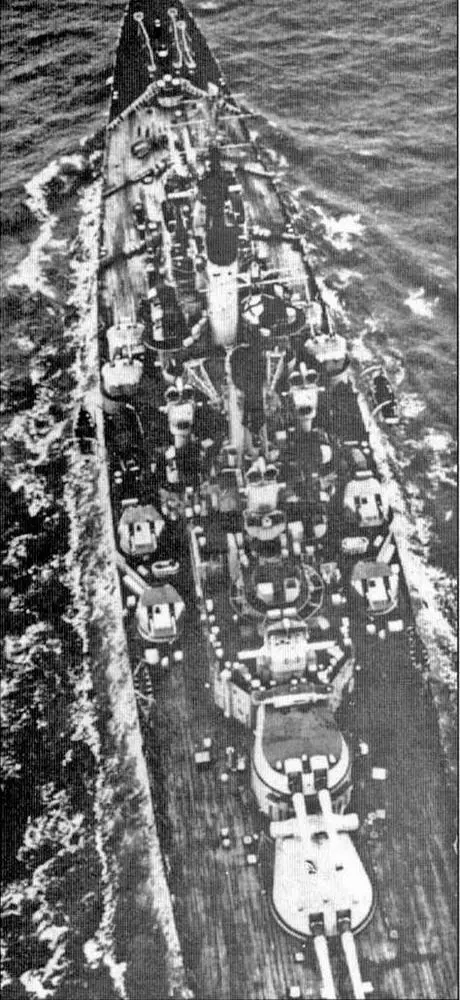

- 1952 г.

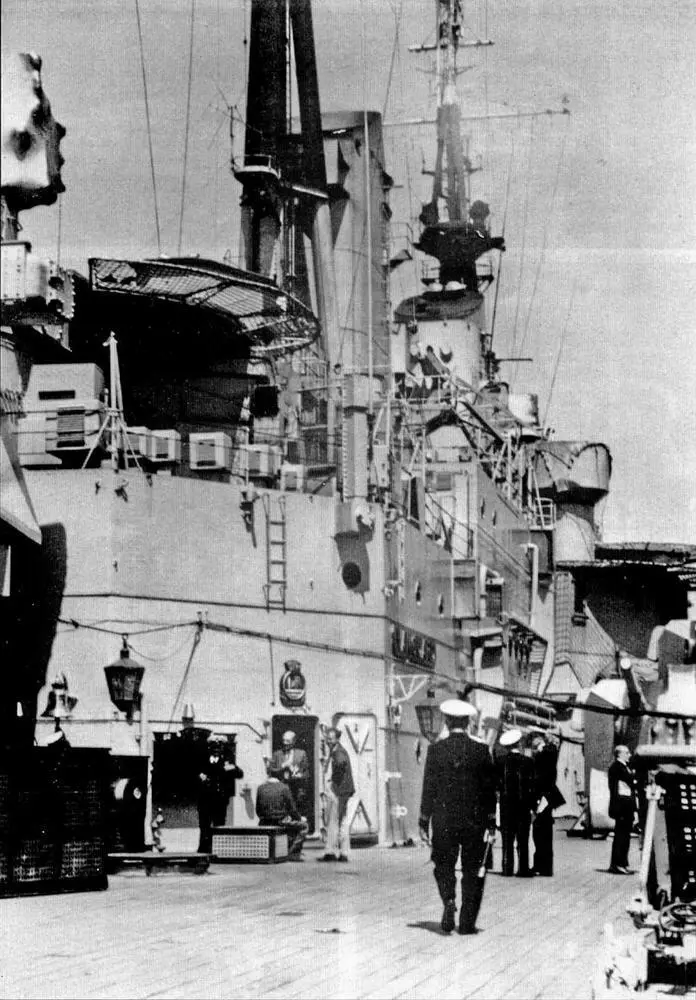

Мирные будни на борту "Вэнгарда". Платформа в нижней части грот-мачты первоначально несла радар типа 268, на фото на ней размещена антенна для приема телевизионных программ.

Ниже приводится распределение весов различных элементов броневой защиты последнего из английских линкоров. Помимо отмеченного выше внушительного веса противоосколочной защиты в виде тонких (до 51 мм) переборок и плит, интересно отметить, что на "Вэнгарде" вес броневого пояса оказался почти в точности равным весу палубной защиты (около 4900 т).

Противоторпедная защита (ПТЗ) линейных кораблей типа "Кинг Джордж V", созданная на основе обширных исследований по программе "Джоб-74", проведенных в течение 30-х годов, потерпела сокрушительное фиаско при атаке японской авиации "Принс оф Уэллс" в Сиамском заливе. Рассчитанная на взрыв 1000-фунтов (454 кг) ТНТ, система не смогла противостоять взрывам вдвое более легких зарядных отделений японских авиационных торпед. После попадания первых двух торпед линкор практически вышел из строя, а 6 попаданий оказалось достаточно, чтобы послать его на дно, причем затопления оказались настолько обширными, что корабль оседал с умеренным креном. После гибели "Принса" специалисты различных стран (в том числе В.П.Костенко в СССР) отмечали существенные недостатки системы подводной защиты британских линкоров, в частности недостаточную высоту продольных переборок, доходивших только до уровня нижней палубы, их плохое крепление к остальным корпусным конструкциям в верхней части, возможность для затопления помещений через верх ПТЗ, прикрытый только легкой переборкой из судостроительной стали, и главное - небольшую (менее 4 м) глубину зоны расширения газов. Большие пустые объемы вовне от противоторпедной переборки приводили к появлению значительного начального крена, а его ликвидация за счет контрзатоплений в отсеках ПТЗ противоположного борта уменьшала эффективность защиты.

Тем не менее, английские конструкторы сохранили все основные элементы этой системы подводной защиты и на "Вэнгарде". Это объясняется главным образом тем, что проект его уже был готов к моменту, когда японские торпеды топили "Принс оф Уэллс". Правда, следует отметить, что были предприняты все возможные меры для устранения отмеченных выше недостатков.

Подводная защита состояла из трех слоев, разделенных продольными переборками. Ближайший к борту слой служил для рассеивания начальной силы взрыва и должен был оставаться пустым. Напротив, средний слой был постоянно заполнен жидкостью. Он служил для распределения давления взрыва по возможно большей площади и гасил ударную силу обломков обшивки, которые в противном случае могли бы пробить главную противоторпедную переборку. Внутренний слой также оставался пустым и предназначался для "смягчения" действия жидкости из среднего слоя в момент взрыва. Предполагалось, что он способен предотвратить гидравлический удар по броневой противоторпедной переборке (ПТП), составлявшей его внутреннюю стенку. Дополнял систему 4-й, фильтрационный слой, находящийся внутрь от броневой ПТП. Из его названия следует, что он предназначался в качестве "последней инстанции" для приема жидкости через небольшие трещины в ПТП. Небольшая глубина и отсутствие сколь-нибудь солидных конструкций не позволяет считать фильтрационный слой существенным препятствием для распространения силы взрыва в случае, если главная броневая переборка была бы пробита. Толщина последней оставалась небольшой - от 37 до 44 мм.
