Rafael Riddell C. - Diseño estructural

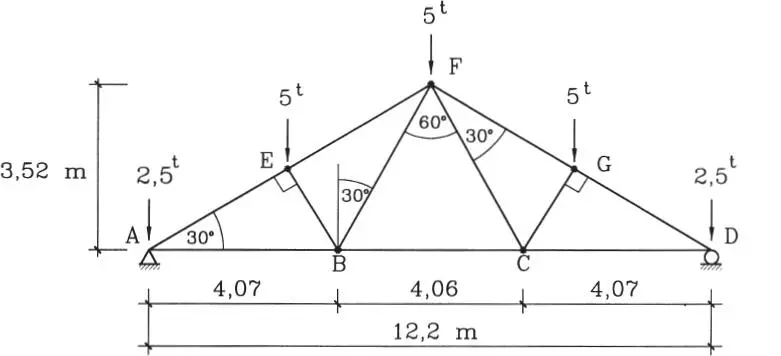

Figura 2.5Forma del reticulado estudiado y cargas aplicadas

La primera etapa del diseño es el proceso de análisis: en este caso el cálculo de reacciones y esfuerzos internos en todas las barras del reticulado. Las reacciones verticales en los apoyos A y D son claramente R A= R D= 10 ton. Como ejercicio conviene recordar el método de Ritter, mediante el cual se puede calcular el esfuerzo en la barra BC, aislando el subsistema ABF y tomando momento de las fuerzas que actúan sobre él con respecto al punto F (Fig. 2.6):

Figura 2.6Corte realizado para analizar por el método de Ritter

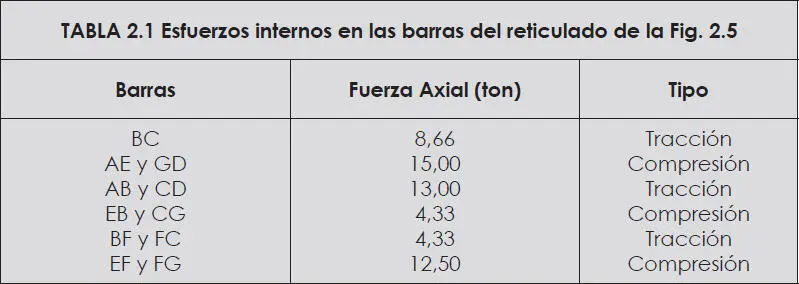

Continuando la solución se encuentran los esfuerzos axiales en todas las barras, los que se resumen en la Tabla 2.1.

Considérese primero el dimensionamiento de la barra AB, cuya fuerza axial de trabajo es de 13 ton. Aplicando la condición de diseño dada por la Ec. 2-1 se tiene:

es decir, el área neta requerida para satisfacer la ecuación de diseño es:
