María Orellana Rodríguez - Instalación de estructuras de madera. MAMS0108

Ejemplo

Se evitará el uso de arriostramientos mediante cables tensados cuando el sistema arriostrante tenga que soportar esfuerzos de compresión en algún momento.

Los arriostramientos con diafragmas rígidos se recomiendan principalmente para construcciones con entramados ligeros de madera, normalmente edificios de poca altura. También son utilizados en cubiertas donde el elemento de cubrición colabora en la resistencia de la estructura.

Aplicación práctica

En estructuras de madera son quizá las cerchas los elementos estructurales que más se encuentran en soportes de cubierta. Identifique sus piezas en la siguiente imagen.

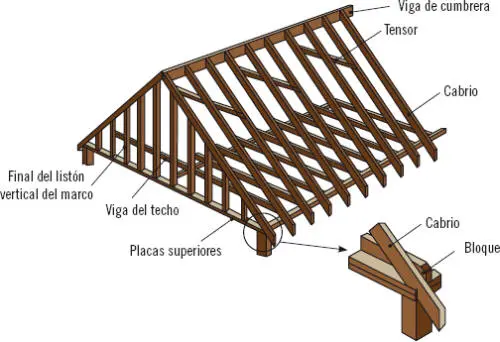

SOLUCIÓN

5. Barreras de vapor y de viento. Características

Si hay algún elemento que pueda garantizar el buen funcionamiento de un espacio arquitectónico, son las barreras de vapor y viento, completamente indispensables en cualquier edificación.

5.1. Barrera de vapor

Las barreras de vapor están diseñadas para envolver en su totalidad el exterior de las viviendas; además, el envoltorio no debe tener fisuras y habrá de ejecutarse de manera continuada, tanto en paredes como en techo.

Su existencia se justifica por las diferencias de temperatura que existen entre los ambientes interiores y los exteriores, que pueden generar condensaciones en los cerramientos que separan dichos ambientes.

El vapor de agua se condensa en la primera superficie fría con la que tope. Si esta superficie se encuentra en alguna cavidad de un muro exterior, hay muchas posibilidades de que se produzca alguna de estas dos situaciones:

Que se humedezca la aislación térmica y entonces se origine una pérdida considerable en su capacidad aislante.

Que se deteriore la estructura, por oxidación, merma, hinchazón u otros factores.

Las barreras de vapor son revestimientos que se incorporan a las estructuras para reducir el nivel y el volumen de difusión del vapor de agua a través del techo o las paredes de las viviendas.

Para un mayor rendimiento, la barrera de vapor debe estar en la cara de mayor temperatura del cerramiento, salvo que las mayores condensaciones se produzcan en invierno, en cuyo caso deben colocarse en la cara interior.

5.2. Barreras de agua y viento

Las barreras de agua y viento se originan por el flujo de aire y agua.

Son uno de los principales factores que van a determinar las pérdidas de energía de una vivienda, permitiendo la infiltración de humedad dentro de la cámara de aire del cerramiento perimetral (paredes y techos).

Se materializan en forma de membranas o capas que deben cumplir una serie de condiciones:

Reducir el flujo de aire a través de las paredes exteriores.

Prevenir la formación de humedad en las cavidades de las paredes exteriores, dejando respirar la pared desde adentro hacia fuera.

Proveer resistencia a la penetración de agua desde el interior al exterior de la pared.

Proteger las estructuras y los demás materiales de las inclemencias del tiempo durante el periodo de construcción.

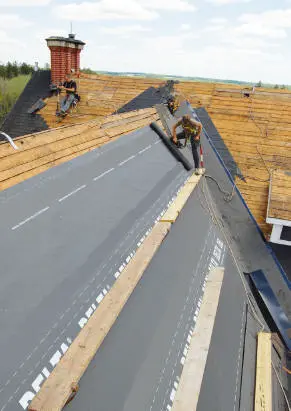

Colocación de aislamiento en tejado

6. Materiales de aislamiento térmico y acústico. Características y colocación

La madera en su estado natural presenta propiedades térmicas y acústicas. En este apartado se va a incidir en ellas y en el tipo de tablero de madera que se utiliza para fortalecer estas propiedades.

6.1. Aislamiento térmico

Las estructuras de madera por sí solas eliminan los puentes térmicos en frentes de forjados, pilares, vigas y mochetas de viviendas, logrando minimizar el consumo energético de las mismas.

Todo es debido a su estructura anatómica y a su composición de liguina y celulosa.

La cantidad de calor conducida a través de la madera variará con la dirección de la fibra, el peso específico, la presencia de nudos y rajaduras y con su contenido de humedad.

Nota

Optar por una solución estructural de una vivienda en madera ahorrará hasta un 50% los costes que suponen climatizarla.

6.2. Aislamiento acústico

La madera por sí sola es un excelente aislante acústico, debido a la complejidad de su estructura interna. Incluso puede incrementarse si se dejan espacios vacíos entre los tabiques o se utilizan otros materiales aislantes.

Es decir que la madera en sí misma da cobertura a la aislación térmica y acústica de las viviendas, sin embargo hay otros materiales que responden a la misma demanda.

Lámina impermeable transpirable

Es una membrana transpirable impermeable al agua de lluvia que permite salir el vapor de agua del interior, evitando así las peligrosas condensaciones. Forma barrera antiviento y actúa también como barrera de reflexión térmica.

Colocación

Los paños deben solaparse al menos 10 cm para asegurar una impermeabilidad perfecta al aire y el encolado se convierte en una operación fundamental para garantizar la unión de las láminas.

Nota

En el caso de la lámina impermeable transpirable, la masilla sirve únicamente para la impermeabilización, no para la fijación.

Los materiales deben estar sin polvo ni grasa y los soportes secos y estables.

Lámina impermeable transpirable

Fibra de celulosa de papel reciclado

Es un material aislante obtenido a partir de papel de periódico reciclado. La materia prima es la celulosa.
