Se utilizan para fijaciones de vigas, soleras y correas sobre soporte de madera maciza, compuesta, laminada, hormigón, acero, etcétera.

Estribos para limahoyas

Especialmente concebidos para cubiertas y calculados específicamente para el reparto proporcional de cargas en la estructura total.

Estribo para limahoya, colocado y sin colocar

Aplicaciones

Se utilizan para fijaciones de cabios sobre soporte de madera maciza, compuesta o laminada.

Estribos con tirantes superiores

Utilizados para alinear perfectamente el encuentro entre la viga y el elemento principal.

Estribo con tirante superior, colocado y sin colocar

Aplicaciones

Se utilizan para fijaciones de vigas, cabios de cubiertas, terrazas sobre soporte de madera maciza, compuesta o laminada.

Estribos con tirantes

Pensados para la fijación de estructuras triangulares.

Estructura triangular resuelta con estribos con tirantes

Aplicaciones

Se utilizan para fijaciones de maderas macizas y compuestas sobre soporte de madera maciza, compuesta y armaduras triangulares.

Pie de cabio

Distribuye los empujes del armazón estructural inclinado sobre el plano horizontal y vertical de la estructura.

Detalle de pies de cabio

Anclajes

Los anclajes son los herrajes que están diseñados para absorber principal-mente esfuerzos de tracción.

Viga-viga Detalle de cubierta

Aplicaciones

Se utilizan para fijar elementos que están trabajando en distintos planos; elementos de madera maciza, compuesta o laminada sobre soporte de madera maciza, compuesta, laminada, hormigón, acero, etcétera.

Escuadras

Responden a la necesidad de definir el plano de inclinación entre dos piezas que se unen, reforzando la unión entre ellas.

Escuadras inclinadas, colocadas y sin colocar

Nota

Hay diferentes tipos de escuadras en el mercado que vienen a solucionar los distintos problemas que se pueden encontrar en obra: escuadras con ángulo regulable, escuadras plegables, escuadras para cerchas y cabios, escuadras de sillas, escuadras para escalones, escuadras para cargas altas, escuadras con refuerzo, etcétera.

Aplicaciones

Se utilizan para fijar armaduras, rastreles, anclajes para cabios, consolas de madera maciza, compuesta o laminada sobre soporte de madera maciza hormigón o acero.

Pies de pilares

Es el conjunto metálico que posibilita el asiento del pilar sobre el plano horizontal. En el mercado se presentan diferentes modos de solucionar este encuentro.

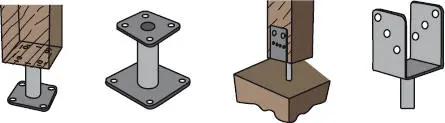

Pie de pilar fijo - pie de pilar en U

Pie pilar en U con pletina - pie de pilar con alma interior

Pie pilar en U con pletina - pie de pilar con alma interior

Anclaje de pilares

Anclaje de pilar en U - Pie de pilar a empotrar

Este tipo de herrajes está indicado para unir piezas de madera maciza, madera laminada o madera compuesta sobre piezas de madera maciza, laminada o compuesta, placas de hormigón y otros elementos metálicos.

Ensambladuras mecánicas

Forman parte de las uniones metálicas ya resueltas y con ellas aumenta la carga admisible total.

Se pueden encontrar dentadas o simples y sus dimensiones varían según las dimensiones de los pernos.

Aplicaciones

Se utilizan en las coronas de los pernos para pórticos, en la unión de un tirante metálico con una cercha, en la unión de un pilar con una cercha y en todo tipo de uniones de maderas con maderas empernadas.

Ensambladuras mecánicas simples y dobles, colocadas y sin colocar

Flejes y placas

Aplicaciones

Se utilizan para el arriostramiento de armazones. Se pueden encontrar precortados a una medida o cortarlos directamente a la medida que se necesite.

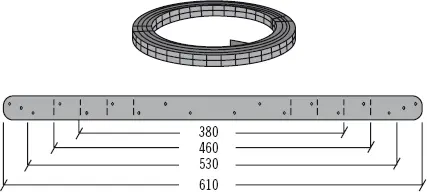

Flejes

Placas de unión - Placas de unión perforada

Otro tipo de herrajes

Existen otras muchas fijaciones metálicas en el mercado utilizadas como soporte de cercados, apoyo de pilares de pérgolas de jardín, para artesones de madera, grapas, soporte de cumbreras, etcétera.

Placas para jardín - Placas artesones de madera

Aplicación práctica

Realice un croquis a mano alzada de la unión entre una vigueta y una viga con un estribo con alas vistas exteriores.
