4. Arriostramientos. Tipos y aplicaciones

Las uniones entre piezas de madera deben estar perfectamente calculadas para que una vez que se materialicen doten a la estructuras de una resistencia máxima.

En este apartado se analizarán los tipos de arriostramientos que se disponen entre piezas para este fin y sus aplicaciones.

4.1. Concepto de arriostramiento

Los arriostramientos son los elementos necesarios para la resistencia y estabilidad de las construcciones a los empujes horizontales ejercidos por sismo, viento o cualquier otra fuerza lateral sobre ellas.

La cantidad y disposición de los arriostramientos vendrá determinada por el tipo de nudos y uniones proyectados: empotrados o articulados. Asimismo y dependiendo de la estructura de la construcción y de sus cargas, se necesitará arriostrar tanto elementos verticales (pilares) como horizontales (entramadosde cubierta).

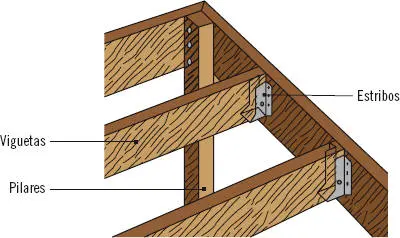

Detalle de estructura arriostrada

Normalmente, las uniones en madera, ya sean directamente entre piezas de madera o mediante algún tipo de herraje o conector, son consideradas como uniones articuladas.

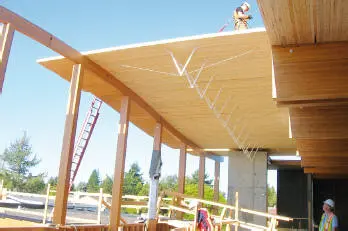

Tirante metálico

Nota

En el caso de estructuras empotradas, el número de arriostramientos se ve considerablemente reducido, puesto que aumenta notablemente la rigidez del conjunto y, por consiguiente, su estabilidad global.

En caso del tirante metálico, este no funciona como arriostramiento, sino como tirante (es decir, soporta directamente el peso del tablero, evitando el vuelco). Es el propio tablero de cubrición el que realiza una labor de arriostramiento en el plano horizontal de los pilares de madera.

Generalmente, los arriostramientos se ejecutan en el plano de cubierta y en las fachadas longitudinales del edificio. Se materializan como vigas de gran canto constituidas por las piezas principales del sistema estructural (pilares, cerchas) a las que se les añaden tirantes, barras de acero o madera, uniéndolas, o bien elementos continuos (fábricas de ladrillo en paramentos verticales, tableros, etcétera).

Sabía que...

En muchos casos el arriostramiento de las estructuras se consigue mediante los propios componentes de la edificación, como cerramientos, forjados o elementos de cubrición.

4.2. Tipos y aplicaciones

Se pueden hacer distintas clasificaciones de los arriostramientos. Entre ellas, se encuentran las siguientes:

Por su morfología.

Elementos lineales diagonales: mediante cables de acero tensado, barras o tubos metálicos, madera.

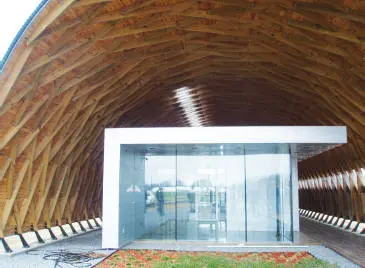

Estructura lineal diagonal

Diafragmas rígidos: mediante placas unidas a las vigas o pilares. Pueden estar conformados por un bastidor de madera forrado con elementos rígidos.

Por su naturaleza.

Madera: elementos resistentes a esfuerzos de tracción y compresión.

Productos derivados de la madera: como tableros OSB.

Metálicos: resistentes a esfuerzos de tracción.

Fábrica: de ladrillo o bloque de hormigón.

Por su duración.

Permanentes: van a ser elementos constituyentes del sistema estructural final. Quedarán definidos en el proyecto, tanto su ejecución como su cálculo.

Provisionales: el constructor o responsable de la instalación debe tomar precauciones para evitar daños durante la manipulación y disponer los apuntalamientos o arriostramientos temporales que garanticen la estabilidad durante el montaje de la estructura.

Por su disposición.

Cruces de San Andrés.

Vigas tipo Pratt.

Vigas tipo Warren.

Arriostramiento en K.

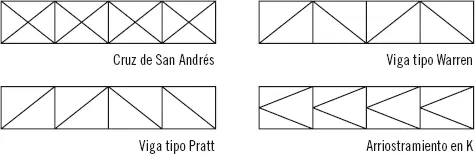

Tipos de cerchas

Arriostramiento de planos horizontales en Cruz de San Andrés

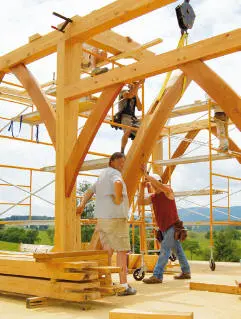

Arriostramiento en plano vertical en viga tipo Warren

Las aplicaciones de cada tipo de arriostramiento se ajustarán a las necesidades del proyecto.
