José Manuel Sánchez Moncayo - Operaciones de montaje de apoyos en redes electricas aereas. ELEE0108

3. Elementos de señalización

4. Resumen

Ejercicios de repaso y autoevaluación

Capítulo 2 Elementos de protección y maniobra de baja tensión

1. Introducción

2. Elementos de protección y maniobra

3. Elementos de señalización

4. Resumen

Ejercicios de repaso y autoevaluación

Capítulo 3 Aisladores

1. Introducción

2. Aisladores

3. Cadenas de aisladores

4. Resumen

Ejercicios de repaso y autoevaluación

Capítulo 4 Herrajes y sujeciones

1. Introducción

2. Herrajes y sujeciones

3. Resumen

Ejercicios de repaso y autoevaluación

Capítulo 5 Sistemas antiescalo

1. Introducción

2. Sistemas antiescalo

3. Resumen

Ejercicios de repaso y autoevaluación

Capítulo 6 Elementos de protección de la avifauna

1. Introducción

2. Generalidades y objeto de los elementos de protección de la avifauna

3. Habilitación normativa

4. Dispositivos anticolisión

5. Dispositivos antielectrocución

6. Dispositivos para nidificación

7. Resumen

Ejercicios de repaso y autoevaluación

Bloque 3 Montaje de apoyos de redes eléctricas aéreas en alta tensión

Capítulo 1 Apertura de calles y hoyos

1. Introducción

2. Apertura de calles y hoyos

3. Resumen

Ejercicios de repaso y autoevaluación

Capítulo 2 Ensamblado de apoyos y armados

1. Introducción

2. Ensamblado de apoyos y armados

3. Resumen

Ejercicios de repaso y autoevaluación

Capítulo 3 Montaje de las tomas de tierra de los apoyos

1. Introducción

2. Puesta a tierra. Generalidades

3. Elementos de la red de puesta a tierra

4. Puesta a tierra de los apoyos y de neutro

5. Resumen

Ejercicios de repaso y autoevaluación

Capítulo 4 Operaciones para el izado y aplomado de apoyos

1. Introducción

2. Operaciones para el izado

3. Aplomado de los apoyos

4. Resumen

Ejercicios de repaso y autoevaluación

Capítulo 5 Operaciones para la cimentación y el hormigonado de apoyos

1. Introducción

2. Conocimientos básicos sobre las cimentaciones o fundaciones

3. Operaciones para la cimentación de apoyos

4. Resumen

Ejercicios de repaso y autoevaluación

Capítulo 6 Montaje de elementos de protección y maniobra

1. Introducción

2. Montaje de elementos de protección y maniobra

3. Resumen

Ejercicios de repaso y autoevaluación

Capítulo 7 Montaje de los elementos de señalización, antiescalo y protección de la avifauna

1. Introducción

2. Montaje de los elementos de señalización

3. Montaje de los elementos de protección de la avifauna

4. Resumen

Ejercicios de repaso y autoevaluación

Capítulo 8 Herramientas y medios técnicos auxiliares

1. Introducción

2. Herramientas y medios técnicos auxiliares obligatorios

3. Herramientas y equipos auxiliares para ensamblaje y montaje deapoyos, de elementos de protección y maniobra, de señalizacióny de protección de la avifauna

4. Resumen

Ejercicios de repaso y autoevaluación

Capítulo 9 Elementos de seguridad individuales y colectivos

1. Introducción

2. Introducción a la ley de prevención de riesgos laborales

3. Definiciones básicas

4. Normativa de aplicación

5. Exposición de riesgos

6. Equipos de protección individual y colectiva

4. Resumen

Ejercicios de repaso y autoevaluación

Bibliografía

Bloque 1

Redes eléctricas aéreas en alta y baja tensión

Capítulo 1

Distribución de la energía eléctrica

Es complejo definir los límites de lo que consideramos distribución de la energía eléctrica, teniendo en cuenta que por definición desde que la energía eléctrica es generada hasta el punto de consumo de la energía, todo lo que ocurre entre estos dos sucesos es distribución de la energía eléctrica.

Así, hemos de definir los límites de lo que consideramos generación, transporte, distribución y puntos de consumo o instalaciones receptoras, a fin de poder determinar las características, equipos y aparamenta de todos los elementos de las redes de distribución.

Por tanto, consideramos a efectos de distribución eléctrica los siguientes elementos que iremos definiendo en los apartados de este capítulo: instalaciones generadoras, redes de transporte, subestaciones eléctricas, redes de distribución en media tensión, puntos de transformación o seccionamiento y redes de distribución en baja tensión.

La estructura de los sistemas de energía eléctrica es la siguiente:

1 Instalaciones generadoras.

2 Red de transporte.

3 Subestaciones eléctricas AT/MT.

4 Red de distribución en MT/BT.

5 Puntos de transformación MT/BT.

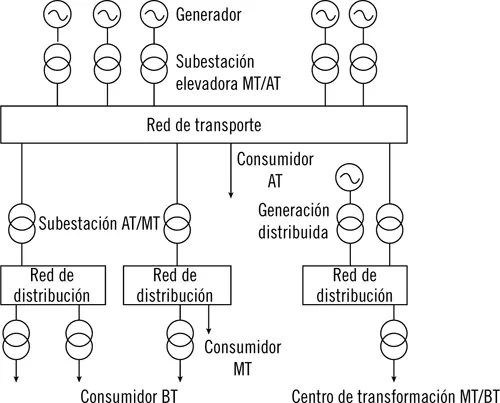

Esquema de la estructura de los sistemas de energía eléctrica

A continuación haremos una breve descripción de cada uno de los elementos del sistema eléctrico.

La generación de la energía eléctrica es la transformación de cualquier tipo de energía en electricidad. La energía utilizada o invertida para la producción de energía eléctrica se denomina primaria y las más utilizadas son la energía nuclear, la energía hidráulica y la procedente de combustibles fósiles tales como carbón, gas, petróleo... Existen además otras fuentes de energía primaria menos contaminantes que se están desarrollando en la actualidad como son la energía eólica, solar fotovoltaica, solar termoeléctrica o mareomotriz.

La clasificación de las centrales generadoras viene determinada por la energía primaria que consumen. Así, una central nuclear es la que consume energía nuclear para la generación de energía eléctrica y una central hidroeléctrica consumirá energía hidráulica, entendiendo por energía hidráulica la energía potencial y cinética del agua. Las centrales generadoras más usadas en el ámbito de nuestro país son las siguientes:

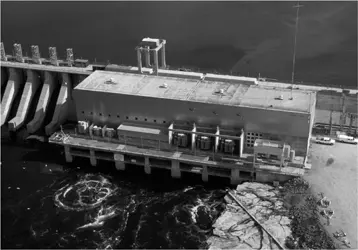

1 Central hidroeléctrica. Este tipo de centrales son las que utilizan la energía potencial y cinética del agua para la transformación en energía eléctrica.

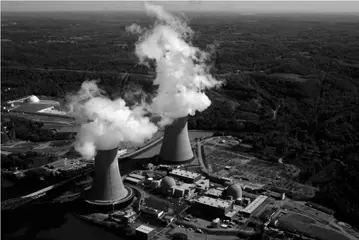

1 Central nuclear. La energía eléctrica se obtiene mediante la fisión de materiales nucleares que genera calor, el cual se utiliza para calentar agua, normalmente a presión, y producir electricidad mediante un ciclo termodinámico normal.

1 Central de fuel gas. Este tipo de centrales queman gas o fuel para calentar agua y producir electricidad. Son cada vez menos habituales, sustituyéndose por centrales de ciclo combinado.

2 Central térmica de carbón. Estas centrales, al igual que las de fuel-gas, utilizan la energía térmica del carbón para la generar electricidad.

1 Central de ciclo combinado. Son centrales con dos turbinas: una de combustión de gas, donde la combustión produce electricidad; y otra de vapor, que aprovecha los gases calientes procedentes de la combustión del gas para generar electricidad mediante una caldera de vapor.
