José Carlos Rodríguez Melchor - Mantenimiento de sistemas auxiliares del motor de ciclo otto. TMVG0409

El llamado grado térmico de las bujías permite clasificarlas en dos tipos: bujías de bajo grado térmico (bujías caliente) y de alto grado térmico (bujías frías). Es una forma de facilitar información sobre la resistencia térmica de una bujía. En general, cuanto mayor es el grado térmico, mayor será la resistencia térmica y, por tanto, peor se refrigerará.

Para que una bujía de un motor funcione correctamente dentro de la cámara de combustión, debe tener una temperatura que esté comprendida aproximadamente entre 450 ºC y 850 ºC. De esta forma, se evita la formación de depósitos de aceite y carbonilla en la bujía, favoreciéndose la autolimpieza de la bujía. Si la temperatura es inferior a 450 ºC se favorece la formación de depósitos; y si es superior a 850 ºC los electrodos de las bujías pueden llegar a fundirse y quedarse unidos.

Recuerde

Las bujías deben tener un grado térmico adecuado y específico para cada motor.

Pérdidas de calor a través de la bujía

Bujía caliente, bajo grado térmico

Bujía fría, alto grado térmico

2.4. Tipos de electrodos y distancias

Las bujías también pueden clasificarse según la configuración de sus electrodos o forma de saltar la chispa, bien sea, chispa aérea o deslizante.

La distancia de separación de los electrodos de la bujía depende del fabricante, marca, modelo, referencia… Por tanto, para saber la separación correcta, habrá que consultar las tablas que publican los fabricantes. Como medida orientativa, los electrodos deben estar separados 0,7 mm y se utilizará para su medición una galga de 0,7 mm de grosor.

Distancia entre electrodos

Juego de galgas

El juego de galgas de la imagen, tiene 12 hojas o láminas con grosores desde 0,05 a 1 mm y cada una de las galgas está numerada con su grosor.

Existen juegos de galgas especiales para bujías, que incluyen un curvador para poder separar los electrodos.

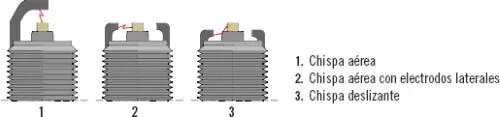

Trayectos de la chispa entre los electrodos

La chispa puede saltar directamente entre los electrodos, o bien, deslizarse por el aislador hasta el electrodo, denominándose en este caso chispa deslizante, que es una tecnología para mejorar la inflamación de la mezcla gasolina-aire.

Asiento de la bujía

Sabía que...

Existen bujías con más de dos electrodos de masa para prolongar la duración de las bujías y el electrodo central con una ranura en forma de V.

3. El avance del encendido

Para conseguir que el proceso de combustión de la mezcla gasolina-aire sea óptima, es necesario determinar el mejor momento en el que se debe iniciar la chispa en la bujía y, por tanto, cuándo se produce el encendido de la mezcla gasolina-aire. La combustión de la mezcla necesita un tiempo desde que empieza hasta que termina, si la chispa salta demasiado pronto o demasiado tarde, no conseguiremos sacar la máxima potencia y un buen rendimiento del motor. Por este motivo, es necesario avanzar el momento de producirse la chispa, de aquí viene el nombre de avance del encendido.

Evolución del movimiento del pistón

La chispa debe saltar entre los electrodos de la bujía antes de que el pistón llegue al PMS, y conseguir que se comience a liberar la energía de la gasolina justo en el momento en el que el pistón comienza su carrera hacia el PMI, es decir, cuando el pistón comienza su carrera desde el PMS a PMI la mezcla debe empezar a liberar toda su energía y no antes.

Si se adelanta el momento de saltar la chispa en exceso, habrá una fuerza en contra del pistón que se mueve hacia arriba, por lo que se opondría a que subiera y se perdería potencia en el motor.

Si se atrasa el momento de saltar la chispa en exceso, el pistón hará un recorrido desde PMS al PMI en el cual recibirá poca energía de la mezcla y perdería potencia, es decir, una gran parte de la energía de la mezcla no impulsaría el pistón.

Recuerde

El tiempo que tarda en inflamarse la mezcla aire-gasolina depende de muchos factores, como la temperatura, presión, proporción de la mezcla, etc.

Un parámetro o variable determinante para saber cuánto se debe adelantar el encendido es ver las revoluciones por minuto del motor (rpm), ya que cuanto mayor son las rpm más rápido se mueve el pistón y, por tanto, habrá que adelantar el encendido.

Los sistemas de avance pueden ser mecánicos, eléctricos, electroneumáticos, etc. Los mecánicos más empleados son los centrífugos y por vacío.

Avance centrífugo:es un sistema mecánico que varía el punto de encendido en función del número de rpm del motor.

Avance por vacío:es un sistema que varía el punto de encendido en función de la ‘carga del motor’, principalmente midiendo la presión en interior del conducto de admisión de aire del motor.

También se combinan sistemas centrífugos con sistemas por vacío, de esta manera se tienen en cuenta no solo las rpm, sino la presión en interior del conducto de admisión de aire del motor.

Actualmente, el sistema de avance de los vehículos combina sensores y actuadores, controlados por unidades de control electrónica muy sofisticadas, las cuales, a partir de múltiples parámetros o variables, modifican el avance del encendido. La mayoría de los sistemas actuales de encendido son sistemas de encendido integral.
