Das Baustellenhandbuch für Aufmass und Mengenermittlung

Bild 3: Abdichtung auf Sauberkeitsschicht unter Bodenplatte

Verstärkungen {Verstärkungen} an Übergängen, Anschlüssen u. a.

Für längenorientierte Bauteile oder Abdichtungsleistungen ist bei der Ermittlung des Längenmaßes die größte Bauteillänge zu berücksichtigen.

Bei gebogenen Bauteilen wird die äußere abgewickelte Länge der Abrechnung zugrunde gelegt. Diese Regelung gilt auch für Abdichtungen oder Abdichtungsverstärkungen über Fugen, an Übergängen, Kehranschlüssen, rückläufigen Stößen, Abschlüssen, Kanten und Kehlen.

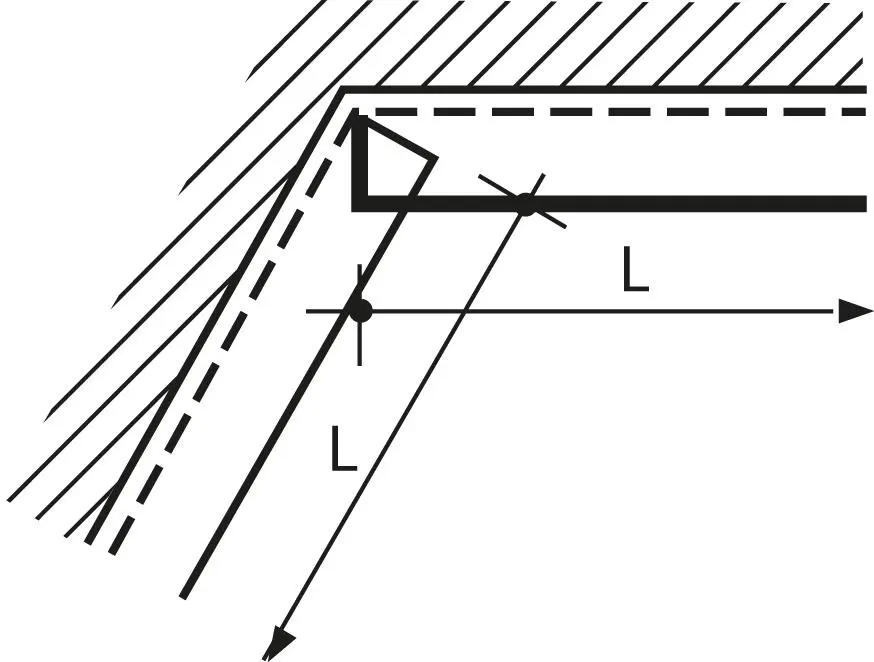

Bild 4: Randanschluss an einer Gebäudeinnenecke

Fugen

Fugen {Fugen} werden übermessen.

Rückläufige Stöße, Kehranschlüsse {Kehranschlüsse}

Maße von rückläufigen Stößen, z. B. bei Wannenkonstruktionen, werden sowohl in der Länge als auch in der Fläche ermittelt. Die Länge wird durch die größte Bauteillänge bestimmt. Die Fläche des Stoßes wird bei der Fläche der Wandabdichtung und zusätzlich auch bei der Fläche der Sohlenabdichtung berücksichtigt.

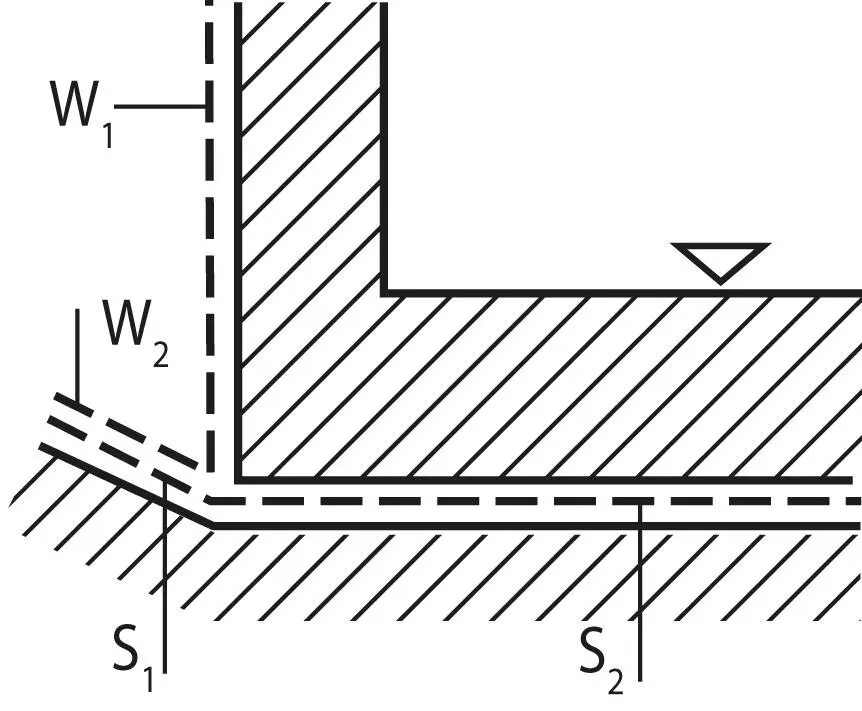

Bild 5: Kehranschluss

S1 + S2 = Sohlenabdichtung

W1 + W2 = Wandabdichtung

Übermessungsregeln nach ATV DIN 18336, Ziffer 5.3

Bei der Ermittlung der abrechnungsfähigen Mengen sind die nachstehenden aufgeführten Bauteile bzw. Konstruktionsmerkmale besonders zu beachten. Abhängig von der für die Leistung zutreffenden Abrechnungseinheit und Einzelgröße der „Unterbrechung“ sind die Maße und Mengen der genannten Bauteile der jeweiligen Einzelleistung unberücksichtigt zu lassen bzw. von der Gesamtmenge abzuziehen.

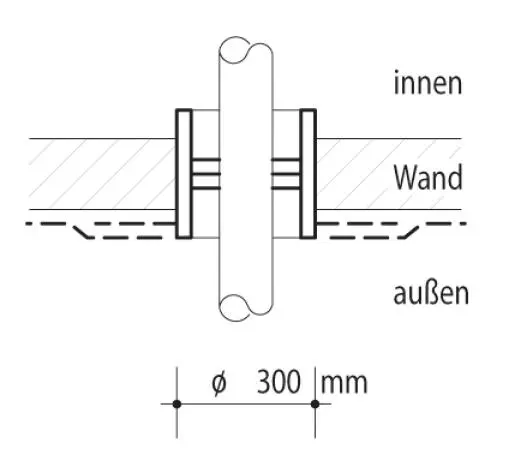

Bild 6: Rohrdurchführung

Futterrohr 300 mm Außendurchmesser,

Fläche: 0,07 m2 → Wandabdichtungsfläche ohne Abzug

Betonarbeiten

Anwendungsbereich

Die Ausführungen von Betonarbeiten sind im Allgemeinen nach den Regeln der ATV „Betonarbeiten“ DIN 18331 abzurechnen. Die ATV umfasst Leistungen zur Herstellung von Bauteilen aus bewehrtem oder unbewehrtem Beton jeder Art.

Für alle anderen Arbeiten mit Beton gelten spezifische Regelungen mit eigenen Allgemeinen Technischen Vertragsbedingungen. Dazu gehören:

Die Inhalte der DIN 18299 „Allgemeine Regelungen für Bauarbeiten jeder Art“ sind stets zusätzlich zu den spezifischen Regelungen zu berücksichtigen. Bei Widersprüchen gelten die gewerkebezogenen Regelungen der DIN 18331 vorrangig.

Checkliste Abrechnungseinheiten nach ATV DIN 18331

In Leistungsverzeichnissen gelten gem. Ziffer 0.5 der ATV die folgenden Abrechnungseinheiten für die Ausführung von Betonarbeiten und alle damit in direkter Verbindung stehenden Nebenleistungen und Besonderen Leistungen.

	Betonarbeiten
	Raummaß (m3) getrennt nach Bauart und Maßen
	Massige Bauteile, z. B. Fundamente, Stützmauern, Widerlager, Füll- und Überbeton
Brückenüberbauten, Pfeiler
	Vorsorge- und Schutzmaßnahmen, z. B. Erwärmen des Betons
	Flächenmaß (m2) getrennt nach Bauart und Maßen
	Sauberkeitsschichten
Wände, Silo- und Behälterwände, wandartige Träger, Brüstungen, Attiken, Fundament- und Bodenplatten, Decken
Fertigteile
Auskragungen, Balkone
Treppenlaufplatten mit oder ohne Stufen, Treppenpodestplatten
Herstellen von Aussparungen und Profilierungen
Schließen von Aussparungen
Dämmstoff-, Trenn- und Schutzschichten
Abdeckungen
Besondere Ausführungen von Betonflächen, z. B. Anforderungen an die Schalung, nachträgliche Bearbeitung
Schalung
	Schutzmaßnahmen der Schalung bzw. der Betonoberfläche
	Längenmaß (m) getrennt nach Bauart und Maßen
	Stützen, Pfeilervorlagen, Balken, Fenster- und Türstütze, Unter- und Überzüge
Fertigteile
Stufen
Auskragungen
Herstellen von Schlitzen, Kanälen, Profilierungen
Schließen von Schlitzen und Kanälen
Herstellen von Fugen, einschließlich Liefern und Einbauen von Fugenbändern, Fugenblechen, Verpressschläuchen, Fugenfüllungen
Betonpfähle
Umwehrungen
Schalung für Decken-, Wand- und Plattenränder, Schlitze, Kanäle, Profilierungen
	Anzahl (Stück) getrennt nach Bauart und Maßen
	Stützen, Pfeilervorlagen, Balken, Fenster- und Türstütze, Unter- und Überzüge
Fertigteile, Fertigteile mit Konsolen, Winkelungen und dergleichen
Stufen
	Herstellen von Aussparungen und Profilierungen
Schließen von Aussparungen
Herstellen von Vouten, Auflagerschrägen, Konsolen
Einbauen bzw. Liefern und Einsetzen von Einbauteilen, Bewehrungsanschlüssen, Verwahrkästen, Dübelleisten, Ankerschienen, Verbindungselementen, gedämmten Anschlusskörben und dergleichen
Betonpfähle, Herrichten der Pfahlköpfe, Fußverbreiterungen
Abdeckungen, Umwehrungen
Schalung für Aussparungen, Profilierungen, Vouten und Konsolen
Verkonfektionierte Formteile, z. B. Ecken und Knoten bei Fugenbändern
Fertigteile mit besonders bearbeiteter oder strukturierter Oberfläche
	Vorsorge- und Schutzmaßnahmen, z. B. Heizen der Schalung, Auftauen von Eisbildungen, Einhausungen
	Masse (kg, t) getrennt nach Bauart und Maßen
	Schneiden, Biegen und Verlegen von Bewehrungen und Unterstützungen
Einbauteile, Verbindungselemente und dergleichen

Abrechnungsgrundregeln nach ATV DIN 18331, Ziffer 5 „Abrechnung“
