6.En el siguiente apartado debemos especificar el tipo de ángulo y, nuevamente, su precisión. Cambiaremos sólo la precisión del ángulo. Despliegue la lista del campo Precisión, seleccione la opción 0,0 y pulse el botón Siguiente.

7.En este apartado podemos elegir la dirección de medida del ángulo, que por defecto es Este. Haga clic en el botón de opción Norte para establecer que la medida se aplique a partir del punto situado más al norte y pulse el botón Siguiente.

8.En el apartado Dirección de ángulo podemos elegir entre empezar a contar en el sentido de las agujas del reloj o bien al revés. En esta ocasión, mantendremos la opción En sentido anti-horario. Haga clic en el botón Siguiente.

9.Por último, debemos especificar el área que ocupará la zona gráfica. En el campo que muestra la anchura del dibujo, inserte el valor 300 y, en el campo que muestra la longitud, inserte el valor 210.

Si, una vez creado el documento, activa la rejilla, podrá comprobar las dimensiones establecidas para la zona gráfica.

10.Una vez especificados todos los datos necesarios para crear el nuevo dibujo, pulse el botón Finalizar.

11.El nuevo documento se crea en este caso con las características especificadas. A partir de este momento, cuando cree un nuevo dibujo, se mostrará el cuadro Crear nuevo dibujo, en el cual podrá elegir el modo de hacerlo. Cierre el dibujo actual pulsando sobre el botón de aspa de la zona gráfica.

IMPORTANTE

El asistente para la configuración avanzada del documento permite establecer las unidades, el ángulo, la medida y la dirección del ángulo y el área del documento. La pequeña punta de flecha que aparece a la izquierda de cada parámetro nos indica en cada momento en qué fase de la configuración nos encontramos.

CON EL ADMINISTRADOR DE CONTENIDOS (Content Explorer) es posible indexar el contenido de diseño para acceder rápidamente a él, catalogar los objetos en los dibujos y buscar contenido en las carpetas locales, las carpetas de red y la biblioteca de Autodesk Seek.

IMPORTANTE

El menú contextual de los elementos encontrados por el Administrador de contenidos al efectuar una búsqueda contiene las opciones necesarias para abrirlos, insertarlos en un documento, ver sus propiedades, etc.

1.En este ejercicio conoceremos el funcionamiento de la herramienta de administración de contenidos Content Explorer. Podemos acceder a ella tanto desde la ficha Módulos de extensión como desde la Línea de comandos, insertando la orden ContentExplorer+Retorno. Pulse en la pestaña Módulos de extensión y haga clic en el comando Explorar.

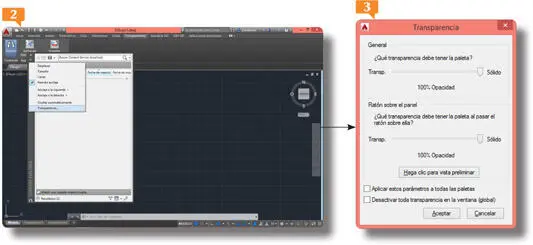

2.El panel Administrador de contenidos o Content Explorer permite indexar y buscar simple y eficazmente. Como ocurre con otros paneles secundarios de AutoCAD, es posible configurar su transparencia, su contracción automática y sus preferencias de anclaje. Pulse sobre el tercero de los iconos dispuestos verticalmente en la Barra de título del panel y pulse en la opción Transparencia del menú que se despliega.

3.Desde el cuadro Transparencia podemos cambiar la transparencia general de la paleta y su transparencia al pasar el puntero del ratón sobre ella. Como ve, es posible aplicar los parámetros que se especifiquen en este cuadro en todas las paletas de AutoCAD. Desplace el botón deslizante del campo de transparencia general hasta que indique el valor 38% y pulse Aceptar.

De manera predeterminada, el Administrador de contenidos se muestra en modo flotante, pero puede anclarlo a diferentes zonas del área usando las opciones de su menú de configuración.

4.Ahora la paleta es semitransparente hasta que situamos el puntero del ratón sobre ella, momento en que recupera el 100% de opacidad. Antes de realizar una búsqueda sencilla en el administrador de contenidos, que de manera predeterminada solo muestra dos carpetas inspeccionadas, Downloaded Content y Sample, veamos cómo añadir una tercera carpeta. Pulse en el botón Añadir una carpeta inspeccionada.

5.En el cuadro Seleccionar carpeta inspeccionada, localice y seleccione la carpeta que desee añadir para realizar la búsqueda y pulse el botón Aceptar.

6.De este modo, al ejecutar la búsqueda, el administrador de contenidos rastreará también su carpeta. Una vez indexada la carpeta, pulse en el campo de búsqueda, introduzca como palabra clave el término wall y pulse la tecla Retorno.

7.En la parte inferior del panel puede ver el número de resultados. Observe que no sólo se listan los archivos que coinciden con el criterio de búsqueda, sino también otro contenido como bloques, capas, estilos de línea, etc. Para filtrar los resultados de modo que sólo se muestren las capas, pulse el botón de flecha del icono de filtro, representado por un embudo al pie del panel; en la pestaña Tipos de objeto deje sólo activa la opción Capa y pulse en el panel para que se actualice la lista de resultados.
