Marc Lidon Mañas - Unity 3D

Ajusta los parámetros utilizados para animar el conjunto de ramas. Las zonas de viento solo están activas en el modo de reproducción.

Fig. 3.38

Propiedades de los grupos de hojas

Estas propiedades aparecen siempre que tengamos seleccionado el nodo del grupo de hojas. Los grupos de hojas generan la geometría del follaje. Ya sea de primitivas o de mallas creadas por el usuario.

Distribution

Ajusta el recuento y la colocación de las hojas en el grupo. Utiliza las curvas para ajustar la posición, la rotación y la escala. Las curvas son relativas a la rama madre.

Fig. 3.39

Geometry

Seleccione qué tipo de geometría se genera para este grupo de hojas y qué materiales se aplican. Si utiliza una malla personalizada, se utilizarán sus materiales.

Fig. 3.40

Shape

Ajusta la forma y el crecimiento de las hojas.

Fig. 3.41

Wind

Ajusta los parámetros utilizados para animar el conjunto de hojas. Las zonas de viento solo están activas en el modo de reproducción.

Fig. 3.42

Ejemplo de un árbol

Una vez hemos visto los parámetros principales crea un árbol del tipo que desees como el que te muestro a continuación:

Fig. 3.43

Tienes este ejemplo en el proyecto que acompaña el libro. No debes tener ningún problema si creas nodo por nodo. Cuando tengas que ponerle textura utiliza los que vienen en los Standard Assets.

1. Importar los modelos

En este capítulo vamos a trabajar con modelos, materiales, texturas y crearemos nuestros prefabs con colisionadores para construir nuestro nivel. Para seguir este capítulo puedes crear un proyecto nuevo e importar el paquete de assets que viene con el material del libro o puedes abrir el proyecto Construcción escenario modular.

Antes de empezar vamos a importar el material de este capítulo 4. Primero debes tener localizada la carpeta con el proyecto de este capítulo y acceder desde la barra principal Assets > Import Package > Custom Package y seleccionar el paquete de este capítulo que tiene el nombre de Modelos_Capitulo 4.unitypackage.

En el proyecto verás que en la ventana Protector tenemos una carpeta con el nombre Mi_Escenario que contiene las siguientes carpetas:

Fig. 4.1

Antes de continuar vamos a crear las carpetas que nos van a hacer falta. Así pues crearemos las siguientes carpetas dentro de Mi_Escenario.

•Materiales

•Prefabs

•Escenas

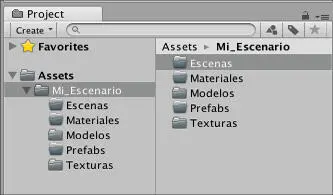

La ventana inspector debería quedarte como te muestro en la siguiente imagen:

Fig. 4.2

2. Modelos

En esta carpeta tenemos los modelos que han sido creados con un programa de 3d como puede ser Blender, Maya, Lightwave, Modo, Cinema4D etc. En este libro no se enseña cómo se crean estos modelos pero si como podemos trabajar con ellos en Unity.

Si seleccionamos uno de los Modelos, por ejemplo el que tiene como nombre Caja_1, veremos que tiene un añadido en su interior como te muestro a continuación:

Fig. 4.3

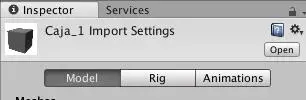

Al seleccionar un Modelo verás que en la ventana inspector aparecen una serie de propiedades del modelo que corresponden a la configuración de su importación. En este apartado disponemos de tres propiedades a configurar dependiendo del modelo.

Fig. 4.4

•Model: Esta opción contiene todos los parámetros que debemos tener en cuenta sobre la superficie del modelo, que se agrupa en 3 secciones : Meshes (Superficies), Normal & Tangents (Referente a la dirección de las normales de las superficies del modelo) y Materials (Materiales).
