MEDIAactive - Aprender Autocad 2012 con 100 ejercicios prácticos

9.Cierre el cuadro Descarga completapulsando el botón Cerrar.

10.Desactive la opción Show this window at start up para que Autodesk Exchange no aparezca cada vez que accedamos a AutoCAD y cierre la ventana pulsando el botón Closepara dar por acabado este ejercicio.

AUTOCAD 2012 NO PRESENTA DEMASIADAS novedades respecto a sus versiones predecesoras en cuanto a la interfaz se refiere. La versión actual continúa basándose principalmente en la Cinta de opciones, introducida en AutoCAD 2009 y la mejor forma de organizar los comandos, las herramientas y las funciones según su utilidad en el programa.

IMPORTANTE

En la parte inferior delárea de trabajo se sitúa la denominada Barra de estado,una barra que proporciona información útil y botones para activar o desactivar las herramientas de dibujo. La Barra de estadode aplicación muestra los valores de las coordenadas del cursor, las herramientas de dibujo, las herramientas de navegación y las herramientas de vista rápida y escala de anotación.

1.La Barra de herramientas de acceso rápidose sitúa en la parte superior izquierda de la Barra de título, junto al comando de selección de espacio de trabajo, y muestra por defecto siete herramientas: Nuevo, Abrir, Guardar, Guardar como, Imprimir, Deshacer y Rehacer. Pulse, por ejemplo, en el tercero de estos comandos, Guardar.

Es posible personalizar la Barra de herramientas de acceso rápidosuprimiendo y agregando comandos. Para ello, debe pulsar sobre la punta de flecha situada en el extremo derecho de la barra y activar o desactivar los comandos disponibles.

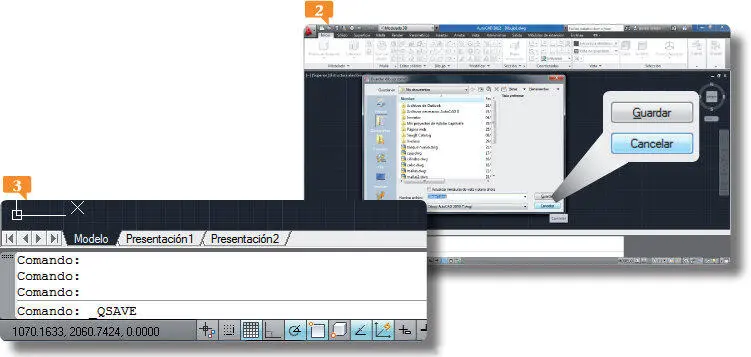

2.Se abre el cuadro de diálogo Guardar dibujo como, en el que deberíamos dar nombre y establecer la ubicación para nuestro archivo. Cierre este cuadro pulsando el botón Cancelar.

3.Todas las acciones que realice en el programa quedan reflejadas, como irá comprobando a lo largo de este libro, en la Línea de comandos, en la parte inferior de la interfaz del programa. En este caso, la simple pulsación del comando Guardarrefleja la instrucción _qsaveen este espacio. Sitúe ahora el puntero del ratón sobre el mismo comando de la Barra de herramientas de acceso rápidoy compruebe que aparece una etiqueta emergente.

La mayoría de herramientas de AutoCAD pueden activarse introduciendo la orden correcta en la Línea de comandos.

4.Esta etiqueta indica el comando correspondiente que se debería introducir en la línea de comandos y una descripción de la acción del comando en sí. Pruébelo. Haga clic en la línea de comandos, escriba el comando guardarr y pulse Retorno.

Las etiquetas emergentespueden desactivarse desde la ficha Visualización del cuadro de opciones de AutoCAD.

5.Efectivamente, se carga de nuevo el cuadro Guardar dibujo como. Cierre este cuadro para seguir adelante.

6.A la izquierda de la Barra de herramientas de acceso rápidose encuentra el menú de la aplicación, al que dedicaremos el siguiente ejercicio. En la parte derecha de la Barra de títulose sitúa la barra de herramientas InfoCenter, desde la cual es posible realizar búsquedas de ayuda, así como acceder al Centro de suscripciones, al Centro de comunicaciones y a la lista de temas de búsqueda favoritos. Desde esta barra también se accede a la completa ayuda en línea Autodesk Exchange. Pulse sobre el comando que muestra un interrogante.

7.Efectivamente, se abre Autodesk Exchange, aplicación con la que hemos practicado en el ejercicio anterior. Cierre esta ventana pulsando el botón de aspa de su Barra de título.

8.Los tres botones situados en el extremo derecho de la Barra de títuloson los habituales para minimizar, maximizar y restaurar y cerrar la aplicación. Pulse el botón de aspa de la Barra de títulode AutoCAD para cerrar la aplicación y vuelva a arran-carla haciendo doble clic sobre su icono de Escritorio.

IMPORTANTE

Una de las interesantes novedades que presenta AutoCAD 2012 es la función Autocompletar para comandos, que proporciona una lista de nombres de comandos y variables de sistema tan pronto como el usuario empieza a escribir en la línea de comandos.

LA CINTA DE OPCIONES DE AUTOCAD se puede ocultar, puede disponerse de manera que sólo muestre los títulos, dejando más espacio para el área de trabajo, puede situarse en la parte inferior de la ventana, vertical en un extremo y como flotante en el punto que se prefiera, y puede ser alterado el orden en que aparecen las fichas usando las opciones adecuadas de su menú contextual.
