Francisco M. Martínez Verdú - Fundamentos de visión binocular

– Abducción: recto externo, oblicuo superior y oblicuo inferior.

– Adducción: recto interno, recto superior y recto inferior.

– Supraducción (elevación): recto superior y oblicuo inferior.

– Infraducción (descenso): recto inferior y oblicuo superior.

– Intorsión: recto superior y oblicuo superior.

– Extorsión: recto inferior y oblicuo inferior.

Evidentemente, al igual que varios músculos cooperan para una acción, para determinadas acciones, cuando un músculo se contrae es necesario que otro se relaje para evitar que se produzcan acciones contrarias que anulen el movimiento. Así, cuando el recto externo se contrae en una abducción, es necesario que el recto interno se relaje. Llamaremos antagonistas homolaterales a los músculos que se deben relajar para que se produzca una determinada acción de otro músculo. Por ejemplo, los antagonistas homolaterales del recto superior en la supraducción son el recto inferior y el oblicuo superior cuya acción es precisamente la contraria. Aunque las acciones son más complejas, se suele hablar de tres pares de antogonistas homolaterales: el recto interno y el recto externo, el recto superior y recto inferior, y el oblicuo superior y el oblicuo inferior.

En principio, este análisis está plenamente justificado por los principios fisiológicos que rigen los movimientos musculares de todo el cuerpo humano, y que quedan escuetamente resumidos en la ley de Sherrington: «cuando el sinergista se contrae, el antagonista se relaja ». Esta ley, propia de todos los músculos del cuerpo, se aplica con plena validez sobre los músculos extraoculares. Sin entrar en detalle en los aspectos neurológicos (Hugonnier, 1977; Carpenter, 1991; Tunnacliffe, 1997) de los movimientos oculares, esta ley simplemente enuncia que algunos músculos reciben una orden excitatoria y otros inhibitoria. Aun así, se puede aportar otro punto de vista desde un enfoque estrictamente mecánico ( fig. 3.11). Si consideramos los rectos horizontales, en una abducción el recto externo se contrae, lo cual significa que «tira» del globo ocular, y el recto interno se relaja. Sin embargo, no existe ninguna incongruencia si analizamos el proceso al revés, es decir, que cuando se ejecuta una abducción, el recto interno se relaja proporcionando un impulso que debe frenar el recto externo contrayéndose adecuadamente.

Fig. 3.11 Interpretación de la ley de Sherrington en los rectos horizontales en el ojo derecho. Izquierda: abducción; derecha: adducción.

3.4 Sistemas de representación de las acciones músculo-oculares

Existen muchos esquemas –de Van der Hoeve, Tschermark, Franceschetti, Pascal, etc.– que buscan ayudar a memorizar los diferentes movimientos oculares y las acciones principales y secundarias de la fig.3.1. Por ejemplo, el esquema de Baillart-Márquez (

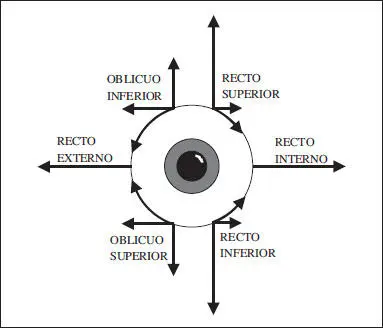

Fig. 3.12 Diagrama de Baillart–Márquez.

4. Tipos de movimientos oculares

4.1 Necesidad de los movimientos oculares

Existen numerosas evidencias que indican que existe mejor calidad de imagen con movimientos oculares que sin ellos. Sin duda, la más clara que podemos citar es la experiencia de Kelly de estabilización de la imagen retiniana (Burbeck y Kelly, 1984). El planteamiento de esta experiencia era que la estabilización de la imagen en la retina permitiría alcanzar el máximo de agudeza visual (AV), ya que se evitaría el emborronamiento asociado al movimiento de la imagen que producen los movimientos oculares. Sin embargo, la estabilización de la imagen en la retina daba lugar a la desaparición de la misma ( fading ). Este fenómeno se produce por la saturación de los fotorreceptores retinianos y los pequeños movimientos oculares rápidos previenen su aparición.

Otro ejemplo sobre la necesidad de los movimientos oculares para poder ver es el fenómeno Troxler (Tunnacliffe, 1997: 394). Manteniendo la mirada fija sobre la cruz central ( fig. 4.1), el disco difuminado de arriba desaparece paulatinamente y es rellenado por el fondo. En cambio, el disco inferior, con bordes nítidos, no desaparece. Pero, desplazando la fijación al punto lateral recuperamos la percepción del disco difuminado superior. Sin entrar en detalle en las causas neurofisiológicas y las consecuencias psicofísicas de este efecto, analizemos las consecuencias de este fenómeno desde el punto de vista filogenético. Supongamos dos primates, tal que uno de ellos no pudiera mover los ojos y el otro sí. Supongamos también que el círculo difuminado fuera una fruta camuflada o, mucho peor, un depredador camuflado. Para el primer primate, el no poder mover los ojos supondría que no detectaría fácilmente la fruta camuflada o, en el peor de los casos, supondría su captura y muerte. En cambio, el segundo primate, gracias a los movimientos oculares, sí que podría detectar fácilmente el fruto o escapar del depredador, por lo que sobreviviría con mayor probabilidad que su congénere y podría transmitir genéticamente sus propiedades visuales a sus parientes.

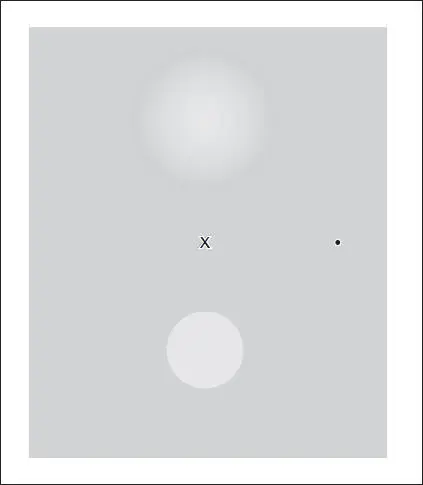

Fig. 4.1 Fenómeno Troxler sobre la necesidad de los movimientos oculares para detectar imágenes diferentes. Si fijas la mirada sobre la cruz del centro durante varios segundos, el área circular de arriba desaparecerá paulatinamente, pero volverá a aparecer si cambias la mirada al punto situado lateralmente.

Hasta ahora hemos planteado la necesidad de los movimientos oculares sin tener en cuenta aspectos más realistas. Consideremos en primer lugar la aportación del movimiento de la cabeza. El cráneo en sí podemos considerarlo como el trípode de una videocámara: moviendo los brazos del trípode movemos al compás ésta; o de forma análoga, un estímulo situado lateralmente se visualiza instintivamente girando la cabeza, pero para ello los ojos deben «acompañar» el movimiento del cráneo. Sin embargo, a veces surge la necesidad de mover los ojos independientemente de los movimientos craneales. Por tanto, resulta más ventajoso disponer de sistemas automáticos de compensación del movimiento del cráneo.

Consideremos en segundo lugar el mapa retiniano, o en la analogía que seguimos, la extensión del sensor optoelectrónico. En el caso humano, es bien sabido que las propiedades fotosensibles varían espacialmente a lo largo de la retina, sobre todo desde el centro de la fóvea (con agudeza visual máxima) hacia la perifóvea. Por tanto, resultaría ventajoso disponer de movimientos oculares que centraran fácilmente el estímulo de interés en la fóvea. En el caso de la videocámara, este procedimiento no sería necesario porque sus propiedades fotosensibles son espacialmente homogéneas.

Por otro lado, teniendo en cuenta las dimensiones del entorno que nos rodea y la extensión reducida del campo de visión, es ventajoso también disponer de mecanismos que nos permitan ampliarlo rápidamente. En el caso de la videocámara esto se consigue con la movilidad del trípode. En el caso humano, podemos ampliar el campo de fijación binocular hasta los 360° («ver por la espalda») con movimientos oculares coordinados con los de la cabeza.
