Francisco M. Martínez Verdú - Fundamentos de visión binocular

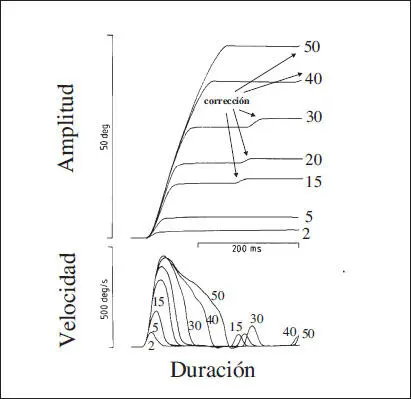

Fig. 4.4 Grupo de sacádicos del ojo izquierdo registrados experimentalmente mediante una sonda magnética. Arriba: posición angular del ojo; abajo: velocidad angular del ojo. El sentido de las líneas indica movimientos oculares a la derecha (adducción). Los tests estaban situados angularmente a 2, 5, 15, 20, 30, 40 y 50°. Las correcciones sacádicas de las posiciones 40 y 50° están recortadas parcialmente. Nótese que la saturación de la velocidad comienza aproximadamente con el sacádico de 30°.

Otros conceptos exclusivos de los movimientos sacádicos y que aparecen implícitamente en la figura citada son el tiempo de reacción RT ( reaction time ) y la corrección del sacádico. El primero marca el retraso entre el suceso sensorial y el inicio de la respuesta oculomotora. Resultados experimentales ( fig. 4.5) aparte del hasta ahora citado muestran, como puede parecer lógico, que se reacciona más pronto o rápidamente cuando el estímulo visual de interés es bastante luminoso (porque enseguida llama la atención), y que se reacciona más tarde o lentamente cuando el estímulo visual en cuestión está más desplazado lateralmente, porque no somos tan conscientes de él de igual forma que si se encontrara en el campo visual central. Valores típicos para sacádicos en condiciones normales son 20–30 ms, pero que pueden ser mayores como se puede observar en la última figura citada. Respecto la corrección sacádica ( fig. 4.4), ésta debe entenderse como que en la acción del movimiento ocular no se alcanza a la primera la posición ocular deseada. En concreto, y a la vista de la parte superior de la figura, se puede observar para amplitudes superiores a 10° que, una vez ejecutado el sacádico principal, aparece un periodo de latencia en el que se estima la posición ocular alcanzada para darnos cuenta de que todavía se debe realizar un pequeño ajuste para llegar a la posición ocular deseada y final.

Otro de los aspectos interesantes que plantea el estudio de los sacádicos es si existe visión durante un movimiento de este tipo. Es evidente que no estamos ciegos durante su curso, ya que una sencilla experiencia lo demuestra: si durante un movimiento sacádico se produce un flash de luz, es percibido por el observador. Sin embargo, durante este movimiento no tenemos una percepción de borrosidad, debido a que la sensibilidad del sistema visual disminuye durante el movimiento, suprimiéndose tan sólo la visión de estímulos muy breves, por debajo de los 20 ms ( supresión sacádica ). Hasta el momento, no esta claro todavía si el mecanismo de supresión es de origen retiniano o cortical.

Aunque los aspectos que se pueden analizar de los sacádicos son bastante más amplios e interesantes, vamos a acabar esta sección estimando la velocidad lineal (en km/h) de los sacádicos (aunque esto sea una aproximación, puesto que existen aceleraciones y desaceleraciones) y analizando la contribución de los sacádicos a los movimientos de lectura.

Dinámica de los movimientos sacádicos horizontales normales

Como los movimientos de lectura son horizontales en las civilizaciones occidental e islámica, vamos a aprovechar los resultados experimentales de la fig. 4.4para extraer un conjunto de ecuaciones que profundizan en la dinámica de los sacádicos horizontales normales, aunque los resultados y las conclusiones son extrapolables para direcciones verticales e incluso oblicuas (Becker, 1991: 103).

Una de las propiedades gráficas sistemáticas de la fig. 4.4es la forma en «rampa» de la parte superior. A partir de ella, podemos deducir que la amplitud A y la duración D del sacádico presentan una relación lineal ( fig. 4.6, izquierda):

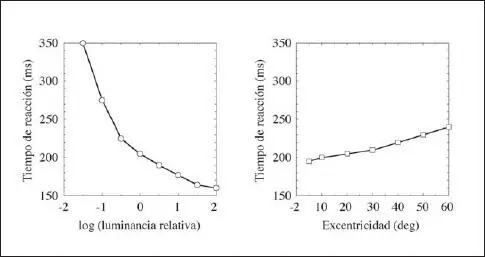

Fig. 4.5 Variación del tiempo de reacción de un sacádico en función de la luminosidad relativa (respecto al umbral de la fóvea) del estímulo (izquierda) situado a 10°, y según la excentricidad del estímulo (derecha).

donde d , que fluctúa entre 2 y 3 ms/deg, es la pendiente de la recta, y D 0, entre 20 y 30 ms, es la ordenada en el origen (que no es otra cosa que el tiempo de reacción).

A partir de esta expresión, se deduce inmediatamente la velocidad media MV , resultando que depende solamente de la amplitud ( fig. 4.6, derecha):

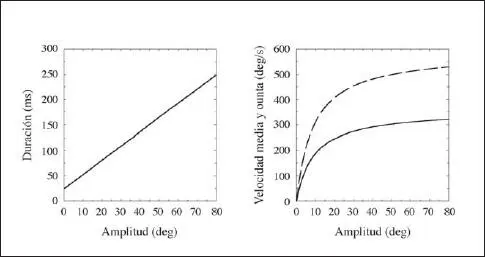

Fig. 4.6 Dinámica de los movimientos sacádicos horizontales. Izquierda: relación duración vs. amplitud; derecha: velocidad media (línea continua) y velocidad punta (línea discontinua) vs. amplitud.

donde MVm es el valor asintótico superior y A 50es la constante de semisaturación , es decir, que cuando A = A 50, MV = 1/2· MVm .

A diferencia de la velocidad media, la velocidad punta PV de los sacádicos es un parámetro que es independiente matemáticamente de la duración D . El hecho de que la velocidad punta PV alcanze su cota máxima para amplitudes superiores a 30° augura que su comportamiento funcional con la amplitud A va a ser del mismo estilo que el de la velocidad media MV . Y, en efecto, así ocurre; es más, aparece un resultado sistemático entre ambas velocidades: que el cociente pm = PV / MV = 1.63 es constante. Por tanto, la expresión matemática entre PV y D queda parecida a la anterior:

Valga el ejemplo siguiente para ser conscientes de la velocidad de un movimiento sacádico. Fijamos inicialmente en posición primaria en un punto situado a 10 m, y ejecutamos un sacádico horizontal hacia un punto de interés situado lateralmente a 3.64 m del punto inicial ( fig. 4.7). La amplitud del movimiento sacádico es A = arctg ( y / x ) = arctg (3.64/10) = 20 deg. Tomando por ejemplo d = 2.8 ms/deg y D 0= 25 ms, tenemos que el movimiento ocular dura D = 81 ms y que su velocidad media MV = 246.914 deg/s. Para ser conscientes del orden de magnitud de esta velocidad angular, podemos pasarla a revoluciones por minuto, y así poder compararla con la de los giradiscos de vinilo (33/45 rpm) y compactos. En este ejemplo, nos queda que MV = 41.152 rpm. Respecto a la velocidad punta PV , como PVm = 589.286 deg/s y A 50= 8.929 deg, nos queda que PV = 407.407 deg/s = 67.901 rpm.

Si quizás manejando velocidades angulares no somos conscientes aún de la enorme velocidad de un movimiento sacádico, podemos, no obstante, hacer una estimación burda en términos lineales. Según la fig. 4.7, la mirada pasa del punto O a T. Este movimiento de traslación puede describirse con una velocidad lineal media del tipo v = y / D = 44.938 m/s = 161.778 km/h, lo cual ya no parece desdeñable (¡y eso sin tener en cuenta realmente las aceleraciones y desaceleraciones que se producen!).
