Francisco M. Martínez Verdú - Fundamentos de visión binocular

Arco de contacto (AP): es la zona de contacto entre el músculo y el globo ocular.

Línea de acción (PO): línea de contracción del músculo ocular.

Plano de acción: es el plano que contiene la línea de acción y el centro de rotación del ojo. En la fig. 3.3, el plano de acción se correspondería con el plano de la página.

Por tanto, cuando se produce la acción del músculo, éste se contrae a lo largo de su línea de acción, de forma que el arco de contacto disminuye. Esto implica que la inserción fisiológica es variable, ya que lo único fijo es la inserción ocular o anatómica.

Ajustándonos de momento a la teoría clásica, el resultado de la acción muscular sobre el globo ocular depende de los factores siguientes:

– Su línea y plano de acción.

– La posición del eje visual respecto del plano de acción: cuando el plano de acción contiene el eje visual, el movimiento es único o simple, mientras que en aquellos músculos donde el plano de acción no contenga al eje visual tendremos movimientos complejos.

– La situación de la inserción ocular en relación con el centro de rotación, si está delante o detrás de él.

3.2.1 Acción de los rectos externo e interno

En ambos casos, el plano de acción contiene el eje visual, por lo que su acción es simple. El recto externo tiene una acción abductora, mientras que el recto interno es adductor ( fig. 3.4).

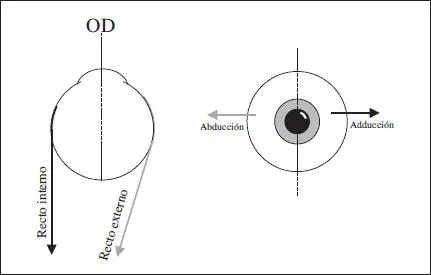

Fig. 3.4 Acciones del recto externo (en gris) e interno (en negro) en el ojo derecho.

3.2.2 Acción de los rectos superior e inferior

El plano de acción del recto superior no contiene el eje visual, por lo que los movimientos que ocasiona son más complejos. Su línea de acción forma un ángulo de 23° con el eje visual, como se puede ver en la fig. 3.5, de forma que se originan componentes tanto en la dirección del eje visual, produciendo una elevación, como en la perpendicular, produciendo una adducción. Debido a que su inserción está en el cuadrante temporal superior, también se produce una ciclotorsión hacia el lado nasal, es decir, una intorsión.

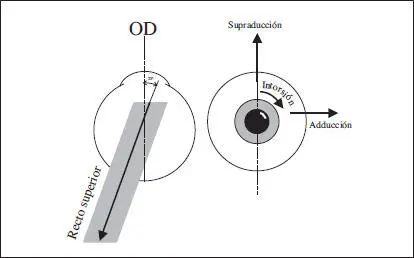

Fig. 3.5 Acción del recto superior en el ojo derecho.

Al igual que en caso anterior, el plano de acción del recto inferior no contiene el eje visual. Su línea de acción forma también un ángulo de 23° con el eje visual ( fig. 3.6). La acción de este músculo también es triple: adductora, depresora (provoca una infraducción) y extorsionadora.

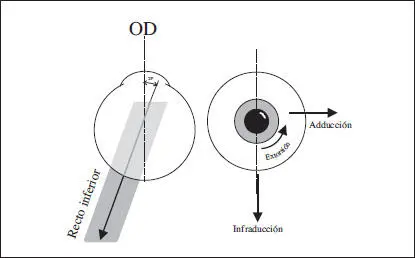

Fig. 3.6 Acción del recto inferior en el ojo derecho.

3.2.3 Acción de los oblicuos superior e inferior

La inserción orbitaria está en la tróclea, de forma que su plano de acción está inclinado respecto al eje visual aproximadamente 51° (

fig. 3.7). Su inserción anatómica se encuentra en el cuadrante temporal posterior, por lo que al contraerse da lugar a tres movimientos: infraducción, abducción e intorsión.

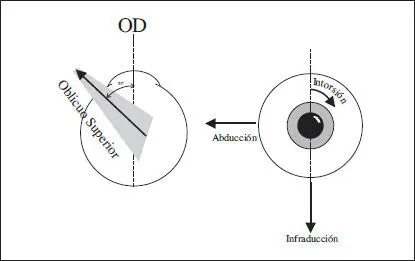

Fig. 3.7 Acción del oblicuo superior en el ojo derecho.

En el caso del oblicuo inferior, sus inserciones son similares a las del oblicuo superior, pero por la parte inferior del globo ocular ( fig. 3.8). Sus principales acciones son elevadora, extorsionadora y abductora.

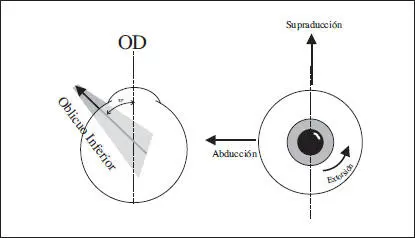

Fig. 3.8 Acción del oblicuo inferior en el ojo derecho.

3.2.4 Acciones desde una posición no primaria de mirada

En la teoría clásica de Duane sobre rotaciones oculares, los movimientos se basan en un centro de rotación estacionario e inserciones fisiológicas que se mue-ven junto con el globo ocular. Por ejemplo, en el caso del recto superior, éste tiene una inserción fisiológica que se mueve nasal o temporalmente a medida que el ojo adduce o abduce, respectivamente. Boeder demostró en 1961 que, como la inserción ocular de los músculos extraoculares es ancha y en forma de abanico, la inserción fisiológica no rota fuera del plano de acción. En la teoría clásica de Duane, el recto superior se considera el principal elevador cuando el ojo abduce, relegando este papel al oblicuo inferior cuando el ojo adduce. Sin embargo, el análisis de Boeder, corroborado clínicamente por Jampel (1963), demuestra que el oblicuo superior es el principal elevador tanto en la adducción como en la abducción. Como se muestra en la

fig. 3.9, si la posición inicial, no primaria, de mirada es una posición lateral provocada inicialmente por una abducción de 30°, en una elevación directa de 30° contribuyen, de mayor a menor peso, el recto superior, el oblicuo inferior y, sorprendentemente, el recto interno. Si la posición lateral inicial procede de una adducción de 30°, ante la elevación directa de 30°, sigue manteniendo el mayor peso el recto superior, pero le sigue, el recto externo, y después el oblicuo inferior.

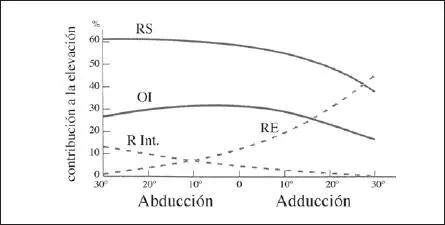

Fig. 3.9 Porcentajes de contribución según la teoría moderna de Boeder del recto superior, el oblicuo inferior y los rectos horizontales ante una elevación de 30° que comienza desde un estado de abducción o adducción indicado en el eje de abscisas. Tomando el valor 0° en el eje de abcisas tenemos la predicción del modelo clásico de Duane.

Estos resultados sorprendentes sobre las contribuciones de los rectos laterales u horizontales se deben a que en, la elevación, las inserciones de estos músculos quedan por encima del centro de rotación, por lo que contribuyen también. De forma análoga, aunque con ligeros cambios, puede decirse lo mismo en un descenso que parte de una posición lateral de mirada ( fig. 3.10) para el recto inferior, el oblicuo superior y los rectos horizontales.

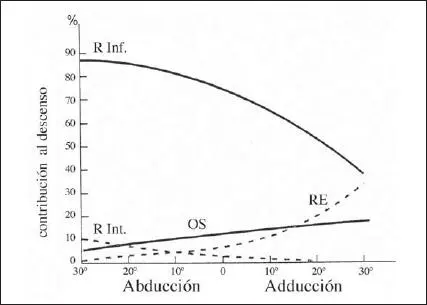

Fig. 3.10 Porcentajes de contribución según la teoría moderna de Boeder del recto inferior, el oblicuo superior y los rectos horizontales ante un descenso de 30° que comienza desde un estado de abducción o adducción indicado en el eje de abscisas. Tomando el valor 0° en el eje de abcisas tenemos la predicción del modelo clásico de Duane.

3.3 Músculos sinergistas y antagonistas: ley de Sherrington

Con todo esto, partiendo únicamente de la posición primaria de mirada, la fig. 3.1resume las acciones principales y secundarias de los músculos extraoculares. Según esta figura, debido a las diferentes acciones de cada uno de los músculos, para un determinado movimiento son varios los músculos que actúan cooperativamente. Estos músculos se denominan sinergistas homolaterales (del mismo ojo). Así, cuando se produce una abducción en el ojo derecho, es fundamentalmente el recto externo el que actúa, aunque también hay contribuciones de los oblicuos superior e inferior. De esta manera, diremos que el recto externo, el oblicuo superior y el oblicuo inferior son sinergistas para la abducción. Para la adducción, sin embargo, los sinergistas son el recto interno, el recto superior y el recto inferior. En general, para las seis ducciones fundamentales encontramos las siguientes sinergias homolaterales:
